NYCZ500 Nivelomètre magnétostrictif de type câble pour la mesure du niveau de divers liquides d'une portée de 25 m

Indicateur de niveau magnétostrictif de type câble NYCZ500 pour la mesure du niveau de divers liquides avec une plage de 25 m

Indicateur de niveau magnétostrictif de type câble NYCZ500 Principe de fonctionnement

Le produit se compose principalement d'une tige de mesure, d'une chambre électronique et d'une boule flottante sans contact enfilée sur la tige de mesure. Un fil magnétostrictif (fil d'onde guidée) est installé dans la tige de mesure. La tige de mesure est constituée d'un tube en acier inoxydable non magnétique, qui protège très bien le fil d'onde guidée.

Lorsque le niveau de liquide magnétostrictif fonctionne, le générateur d'impulsions dans la chambre électronique envoie une impulsion de départ. Lorsque cette impulsion de départ est transmise dans le fil d'onde guidée, elle génère un champ magnétique rotatif se déplaçant dans la direction du fil d'onde guidée. Lorsque ce champ magnétique rencontre le champ magnétique permanent de la boule flottante, il génère un effet d'étirement magnétostrictif, provoquant la torsion du fil d'onde guidée et la génération d'une onde mécanique à vitesse constante. Cette onde mécanique se propage dans deux directions. L'onde mécanique atteignant l'extrémité de la tige de mesure est absorbée par l'amortisseur. L'onde mécanique transmise à la chambre électronique est détectée par le mécanisme de captage d'énergie installé dans la chambre électronique et convertie en une impulsion de courant correspondante. Le mécanisme de captage d'énergie calcule la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.

Caractéristiques de conception de l'indicateur de niveau magnétostrictif de type câble NYCZ500

◎ Applicabilité plus étendue, avec plusieurs formes de sondes, plusieurs formes de connexion de processus et plusieurs matériaux de production, qui peuvent être personnalisés ;

◎ Forte fiabilité : comme l'indicateur de niveau de liquide magnétostrictif adopte le principe de l'onde guidée, il n'y a pas de pièces mobiles mécaniques, donc pas de friction ni d'usure. L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le milieu de mesure. Le capteur fonctionne de manière fiable et a une longue durée de vie.

◎ Bonne sécurité : l'indicateur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, est intrinsèquement sûr et sûr à utiliser, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables. Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.

Indicateur de niveau magnétostrictif de type câble NYCZ500 Paramètres techniques

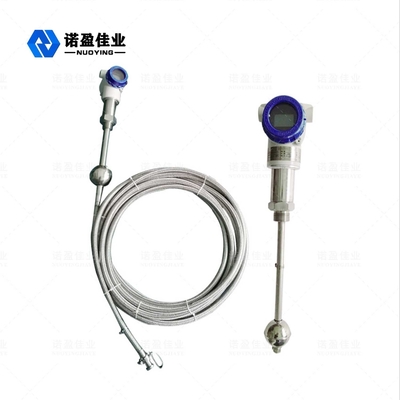

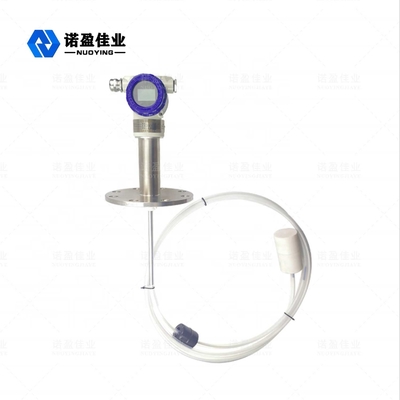

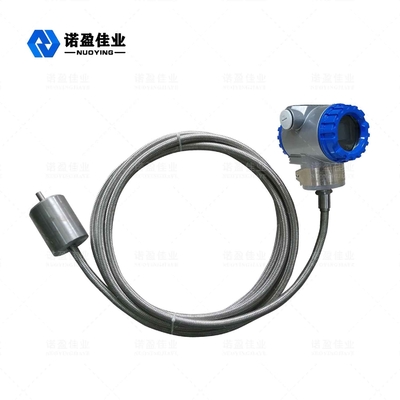

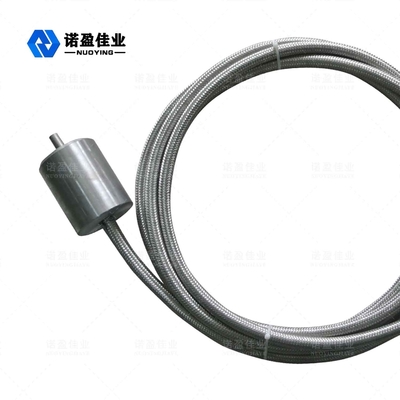

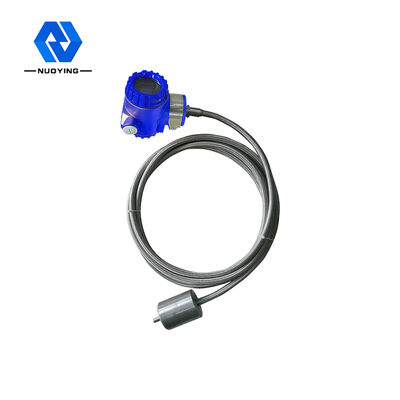

Indicateur de niveau magnétostrictif de type câble NYCZ500 Images associées
