Détails sur le produit:
|
Chaîne de mesure: | 0~6m | Alimentation d'énergie: | 24VDC |
---|---|---|---|
Matériel: | 304,316L (facultatif) | Connexion de processus: | La bride (facultative), a bridé |
Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~130℃ |
Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | Pression atmosphérique, - 0.1-4MPa, -1~40BAR |
Surligner: | Jauge de niveau magnétostrictive de haute précision 20mA,jauge de niveau magnétostrictive 24VDC,transmetteur de niveau Magnetrol 24VDC |

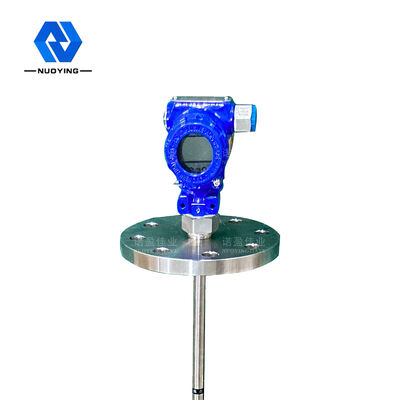

Indicateur de niveau de liquide magnétostrictif
La jauge de niveau magnétostrictive est utilisée pour le pétrole, le stockage des matières premières chimiques, les processus industriels, la biochimie, la médecine, les aliments et les boissons, la gestion de la zone des réservoirs et l'inventaire souterrain des stations-service de diverses mesures et contrôles industriels du niveau des réservoirs de liquide, le niveau d'eau du barrage, la surveillance du niveau d'eau du réservoir et le traitement des eaux usées et ainsi de suite
Liquide magnétostrictifNiveau Mètreen fonctionnement Principe

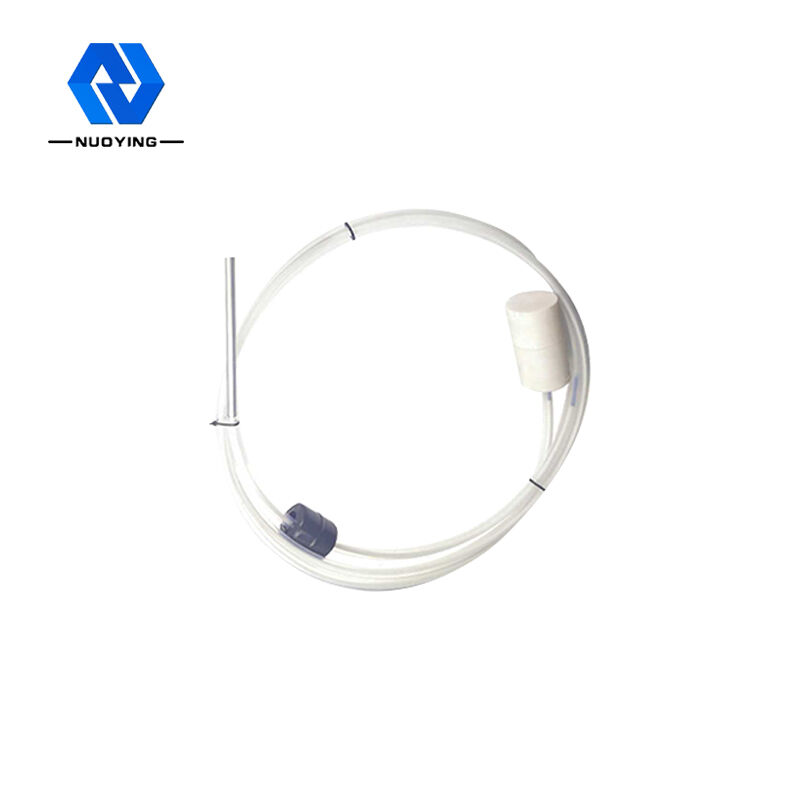

La structure du capteur de niveau de liquide magnétostrictif est composée d'un tube en acier inoxydable (tige de mesure), d'un fil magnétostrictif (fil guide d'ondes) et d'une partie flotteur mobile.Utilisé pour la mesure continue du niveau de liquide et de l'interface.
Liquide magnétostrictifNiveauMètreParamètre technique
Applications | niveau de liquide |
Plage de mesure |
Sonde : 0-50~6000mm |
Précision | ±0.5mm |
Source de courant | 24VDC ±10% |
Sortie de signal | 4~20mA / Hart / RS485 |
Courant de travail | 4~20mA ;20,4 mA |
Caractéristiques de charge | lors de la sortie de courant, résistance de charge maximale 600 Q sortie de tension, résistance de charge maximale 2mA |
Température de processus | -40〜130 °C |
Température ambiante | -40〜80°C |
Effet de la température | ±0,5 °C |
Pression de processus | - 0,1 ~ 4,0 MPa |
Résolution | ±lmm |
Temps de réponse | 0,2 ms |
Matériau de la tige | 304/316L (en option) |
Connexion de processus | Filetage, bride, support de montage (en option) |
Affichage du site | LCD (en option) |
Matériau du boîtier | acier inoxydable / aluminium (facultatif) |
Degré de protection | IP67 |
Qualité antidéflagrante | Exia IICT6 (facultatif) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Liquide magnétostrictif Niveau MètreCaractéristiques de conception
