Détails sur le produit:
|
| Chaîne de mesure: | 0~6m, 0~25m | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Matériel: | PTFE (facultatif) | Connexion de processus: | Bride (facultative) |
| Affichage: | Affichage à cristaux liquides | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | 2Mpa |
| Surligner: | Indicateur de niveau magnétostrictif d'anti corrosion,HART Float Level Transmitter,Capteur de niveau de flotteur magnétique de CERF |
||

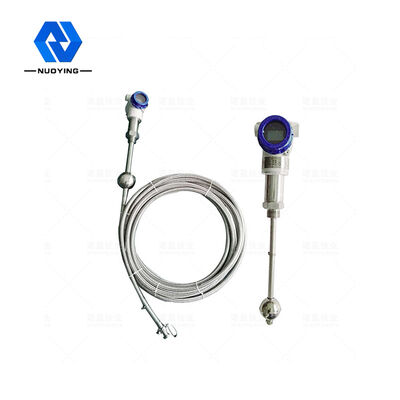

Mètre de niveau liquide magnétostrictif
Principe de fonctionnement liquide magnétostrictif de mètre de niveau
Le capteur de niveau liquide magnétostrictif (s'est ci-après rapporté comme capteur, y compris le type commun et le type antidéflagrant) est utilisé pour la mesure continue du niveau liquide et de l'interface. En outre, les capteurs de niveau liquides magnétostrictifs sont également très utilisés dans divers champs, y compris la mesure et le contrôle industriels des niveaux liquides dans divers réservoirs liquides tels que le pétrole, stockage des matières premières chimiques, processus industriels, biochimie, médecine, nourriture et boisson, gestion agricole de réservoir et stockage souterrain des stations service, niveau d'eau de barrage, surveillance et traitement des eaux usées de niveau d'eau de réservoir, etc.

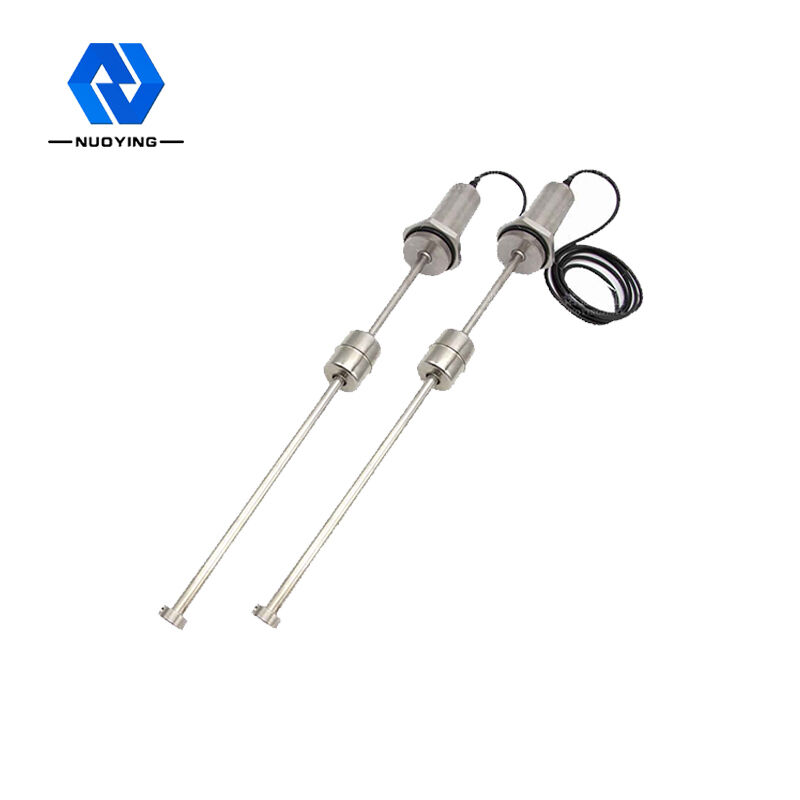

L'indicateur de niveau magnétostrictif se compose de trois parts : tige de sonde, unité de circuit et flotteur. Pour mesurer, l'unité de circuit produit des impulsions du courant ce voyage en bas de la ligne magnétostrictive et produire d'un champ magnétique circulaire. Un flotteur est arrangé en dehors de la tige de sonde, et le flotteur se déplace en haut et en bas le long de la tige de sonde avec le changement du niveau liquide. Le flotteur produit d'un champ magnétique en même temps parce qu'il est équipé d'un ensemble d'aimants permanents. Quand le champ magnétique actuel rencontre le champ magnétique de flotteur, il produit une impulsion de « vrillage » ou de « retour ». La différence de temps entre l'impulsion de « retour » et l'impulsion actuelle est convertie en signaux d'impulsion pour calculer la position réelle du flotteur et pour mesurer le niveau liquide.
Paramètre technique liquide magnétostrictif de mètre de niveau
| Applications | niveau liquide |
| Chaîne de mesure |
Sonde : 0-50~6000mm Câble : 25m |
| Exactitude | ±0.5mm |
| Alimentation d'énergie | 24VDC ±10% |
| Sortie de signal | 4~20mA/cerf/RS485 |
| Travail actuel | 4~20mA ; 20.4mA |
| Caractéristiques de charge | quand sortie actuelle, résistance de charge maximum sortie de tension de 600 Q, résistance de charge maximum 2mA |
| La température de processus | -40 °C du 〜 130, - 40 °C du 〜 250 |
| Température ambiante | -40 〜 80°C |
| Effet de température | °C ±0.5 |
| Pression de processus | - 0,1 | 4.0MPa |
| Résolution | ±lmm |
| Temps de réponse | 0,2 Mme |
| Matériel de Rod | 304/316L (facultatif) |
| Connexion de processus | Fil, bride, support de soutien (facultatif) |
| Affichage de site | Affichage à cristaux liquides (facultatif) |
| Logement du matériel | inoxydables/en aluminium (facultatif) |
| Catégorie de protection | IP67 |
| Catégorie anti-déflagrante | Exia IICT6 (facultatif) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
L'antenne magnétostrictive d'indicateur de niveau utilisant le matériel de PTFE, PTFE (téflon ou PTFE), généralement connu sous le nom de « roi de plastiques », se compose du tétrafluoroéthylène par la polymérisation des composés de polymère, elle a l'excellente stabilité chimique, résistance à la corrosion élevée, cachetage, la lubrification n'est pas isolation collante et électrique et la bonne résistance anti-vieillissement, PTFE a les caractéristiques suivantes :
Application typique liquide magnétostrictive et installation de mètre de niveau
