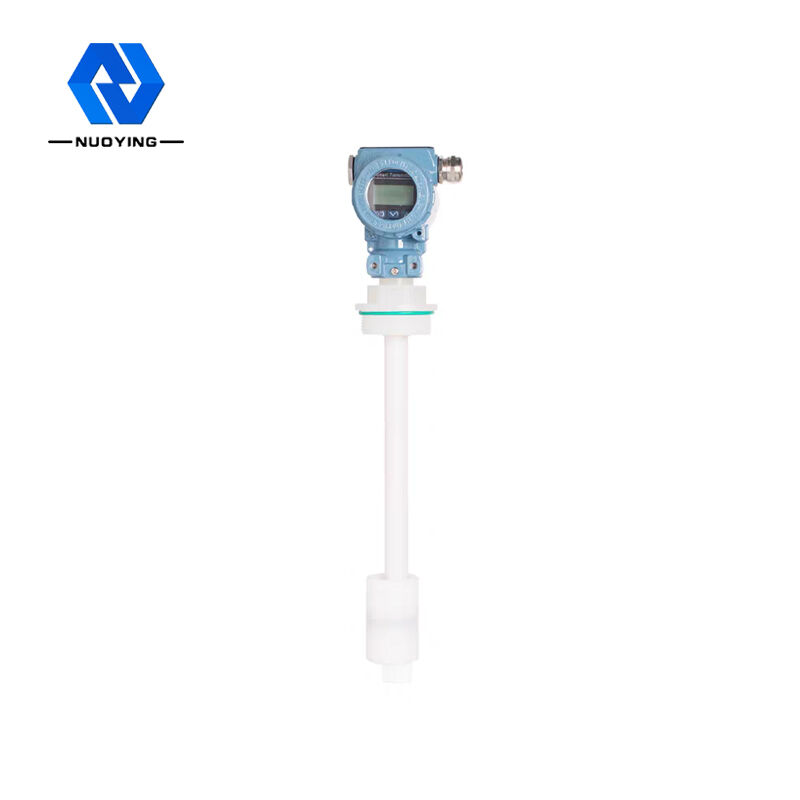

Mètre de niveau magnétostrictif de réservoir de stockage souterrain 4-20mA IP67/IP68

Mètre de niveau magnétostrictif de réservoir de stockage souterrain 4-20mA IP67/IP68

Nom De Marque:	NUOYINGJIAYE
Numéro De Modèle:	Le montant de l'impôt sur le revenu
Nombre De Pièces:	1
Prix:	$100 to $380
Conditions De Paiement:	T/T
Capacité à Fournir:	300 pièces/pré mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Explosion-proof certificate

Application typique:

liquide, mesure d'interface

Forme d'antenne:

Câble, tige

Matériau de l'antenne:

304、 316

Plage de mesure:

0-50~5000 mm (câble : 25 m)

Alimentation:

24 V CC (deux fils/quatre fils), 220 V CA

Sortie de signal:

4 20 mA/HART/RS485/Modbus

Connexion:

Filetage, support, bride (en option)

Transformation de la pression:

-0,1 ~ 10,0MPa

Température du processus:

-40～+200℃

Capacité d'approvisionnement:

300 pièces/pré mois

Mettre en évidence:

Interrupteur à flotteur en acier inoxydable 24VDC

interrupteur à flotteur pour réservoir d'eau IP66

transmetteur de niveau à flotteur 120m

Description du produit

Capteur de niveau magnétostrictif pour réservoir de stockage souterrain 4-20mA IP67/IP68

NuoyingNYCZ500-1 Capteur de niveau de liquide magnétostrictif Vue d'ensemble

Paramètres du produit

Application typique	Mesure du niveau de liquide
Matériau de l'antenne	304, 316L (en option)
Plage de mesure	0-50~5000mm (type câble : 25m)
Alimentation	24VDC (deux fils, quatre fils)
Température du milieu	-40~+200℃
Pression du procédé	-0.1~2.0MPa
Raccordement au procédé	Filetage, Bride, Support (en option)
Sortie du signal	4...20mA/HART/RS485/Modbus...

Description du produit

Principe de fonctionnement du capteur de niveau de liquide magnétostrictif NYCZ500

Le principe de fonctionnement du capteur de niveau magnétostrictif est illustré dans la figure. Le produit se compose principalement d'une tige de mesure, d'un compartiment électronique et d'une bille flottante sans contact sur la tige de mesure. La tige de mesure est équipée d'un fil magnétostrictif (fil d'onde guidée), et la tige est constituée d'un tube en acier inoxydable non magnétique, qui protège très bien le fil d'onde guidée. Lorsque le capteur de niveau magnétostrictif fonctionne, le générateur d'impulsions dans le compartiment électronique envoie une impulsion de départ. Lorsque cette
impulsion de départ est transmise dans le fil d'onde guidée, elle génère un champ magnétique rotatif qui avance dans la direction du fil d'onde guidée. Cette onde mécanique se propage dans deux directions, l'onde mécanique qui atteint l'extrémité de la tige de mesure est absorbée par l'amortisseur, l'onde mécanique qui retourne vers le compartiment électronique est détectée par le mécanisme de prise d'énergie installé dans le compartiment électronique et convertie en une impulsion de courant correspondante, et le mécanisme de prise d'énergie
calcule ensuite la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.

Caractéristique de conception du capteur de niveau de liquide magnétostrictif NYCZ500

1. Applicabilité plus large, une variété de formes de sondes, une variété de formes de raccordement au procédé, une variété de matériaux de production, conception personnalisable ;
2. Fiabilité : Comme le capteur de niveau magnétostrictif adopte le principe de l'onde guidée, il n'y a pas de pièces mobiles mécaniques, donc pas de friction, pas d'usure. L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, et le milieu de mesure est sans contact, le capteur fonctionne de manière fiable, longue durée de vie.
3. Haute précision : Comme le capteur de niveau magnétostrictif fonctionne avec une impulsion d'onde guidée, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de départ et de l'impulsion de fin, donc la précision de mesure est élevée et la résolution est meilleure que 0,01%FS, ce qui est difficile à atteindre avec d'autres capteurs.
4. Bonne sécurité : Le capteur de niveau magnétostrictif a des performances antidéflagrantes élevées, est intrinsèquement sûr, sûr à utiliser, particulièrement adapté à la mesure de produits chimiques et de liquides inflammables. Pas besoin d'ouvrir le couvercle du réservoir lors de la mesure, évitant ainsi l'insécurité de la mesure manuelle.
5. Le capteur de niveau magnétostrictif est facile à installer et simple à entretenir : Le capteur de niveau magnétostrictif est généralement installé par l'orifice existant en haut du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs déjà en fonctionnement, et ne peut pas affecter la production normale pendant le processus d'installation.

Domaine d'application du capteur de niveau de liquide magnétostrictif NYCZ500

1. Mesure et contrôle de niveau dans le domaine industriel
2. Mesure et contrôle de niveau de réservoir
3. Contrôle du niveau de liquide dans les procédés chimiques
4. Contrôle du niveau de liquide des réservoirs pharmaceutiques
5. Contrôle des réservoirs de produits alimentaires et de boissons
6. Surveillance du niveau d'eau des barrages
7. Traitement de l'eau potable et des eaux usées
8. Mesure et contrôle de l'interface huile-eau
9. Système de gestion de la mesure des stations-service
10. Autres mesures et contrôles de niveau de liquide...
