Détails sur le produit:
|
| Chaîne de mesure: | 0~6m, 0~25m | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Matériel: | PTFE (facultatif) | Connexion de processus: | Bride (facultative) |
| Affichage: | Affichage à cristaux liquides | Température de fonctionnement: | -40~80℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | 1Mpa |
| Mettre en évidence: | Jauge de niveau magnétostrictive 24VDC,jauge de niveau magnétostrictive 1Mpa,transmetteur de niveau d'interface 1Mpa |
||

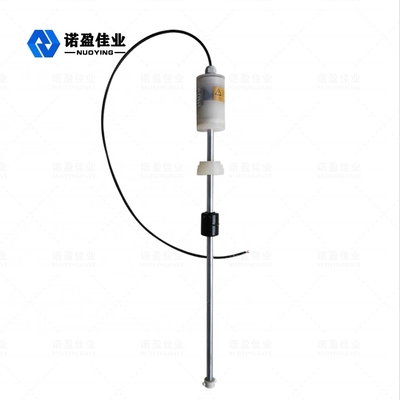

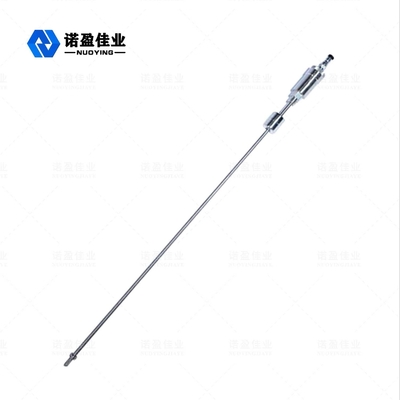

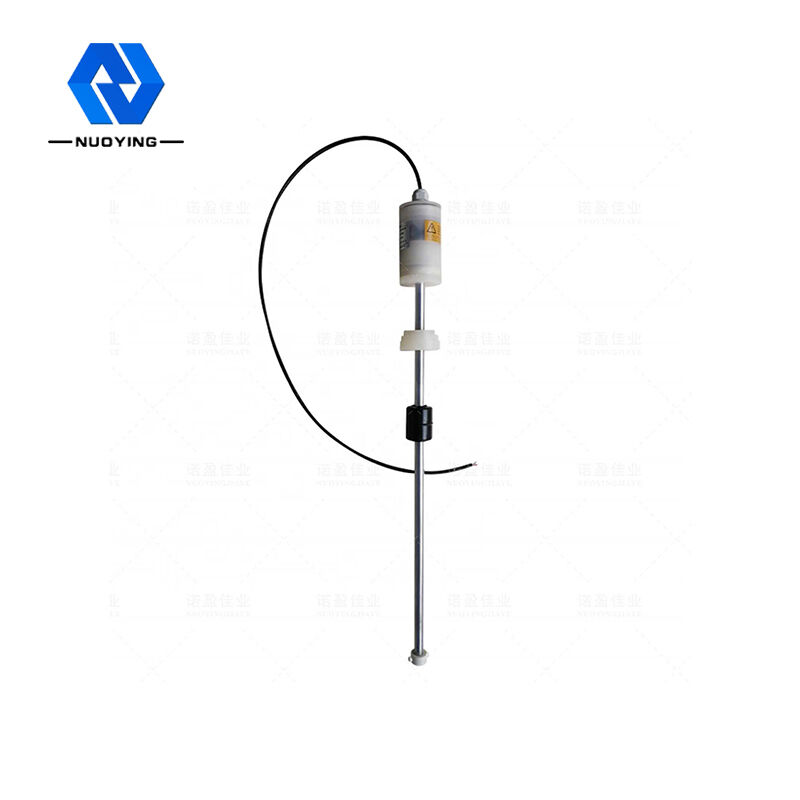

Indicateur de niveau de liquide magnétostrictif
Instrument de mesure de niveau de liquide Jauge Maglev Jauge de niveau de liquide magnétostrictif Instrument d'interface huile-eau
Liquide magnétostrictifNiveau Mètreen fonctionnement Principe
Lorsque le capteur du compteur de niveau magnétostrictif fonctionne, la partie circuit du capteur stimule un courant pulsé sur le fil guide d'ondes, et le courant génère un champ magnétique de courant pulsé autour du fil guide d'ondes lorsqu'il se propage le long du fil guide d'ondes.La tige du capteur du mesureur de niveau magnétostrictif est munie d'un flotteur, qui peut monter et descendre le long de la tige avec le changement du niveau de liquide.À l'intérieur du flotteur se trouve un ensemble d'anneaux magnétiques permanents.Lorsque le champ magnétique à courant pulsé rencontre le champ magnétique annulaire généré par le flotteur, le champ magnétique autour du flotteur change de sorte que le fil guide d'ondes en matériau magnétostrictif génère une impulsion d'onde de torsion à la position du flotteur, qui est retransmise le long du fil guide d'ondes à une vitesse fixe et détecté par le mécanisme de détection.En mesurant la différence de temps entre le courant d'impulsion et l'onde de torsion, la position du flotteur peut être déterminée avec précision, c'est-à-dire la position du niveau de liquide.Avantages techniques de la jauge de niveau magnétostrictive : la jauge de niveau magnétostrictive convient à la mesure de niveau de liquide propre avec une grande précision, et la précision peut atteindre 1 mm.La précision du dernier produit peut atteindre 0,1 mm.L'indicateur de niveau magnétostrictif peut également être utilisé pour mesurer la frontière entre deux liquides différents.Conception antidéflagrante, adaptée aux occasions dangereuses, la conception de circuits électroniques intelligents peut calculer le volume;La seule pièce mobile est le flotteur, donc l'entretien est très faible.
Liquide magnétostrictifNiveauMètreParamètre technique
| Applications | niveau de liquide |
| Plage de mesure |
Sonde : 0-50~6000mm |
| Précision | ±0.5mm |
| Source de courant | 24VDC ±10% |
| Sortie de signal | 4~20mA / Hart / RS485 |
| Courant de travail | 4~20mA ;20,4 mA |
| Caractéristiques de charge | lors de la sortie de courant, résistance de charge maximale 600 Q sortie de tension, résistance de charge maximale 2mA |
| Température de processus | -40〜80 °C, |
| Température ambiante | -40〜80°C |
| Effet de la température | ±0,5 °C |
| Pression de processus | - 0,1 ~ 1,0 MPa |
| Résolution | ±lmm |
| Temps de réponse | 0,2 ms |
| Matériau de la tige | 304 316L (en option) |
| Connexion de processus | Filetage, bride, support de montage (en option) |
| Affichage du site | LCD (en option) |
| Matériau du boîtier | acier inoxydable / aluminium (facultatif) |
| Degré de protection | IP67 |
| Qualité antidéflagrante | Exia IICT6 (facultatif) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Indicateur de niveau magnétostrictifl'antenne utilisant le matériau PTFE, le PTFE (téflon ou PTFE), communément appelé "le roi des plastiques", est constitué de tétrafluoroéthylène par la polymérisation de composés polymères, il a une excellente stabilité chimique, une haute résistance à la corrosion, une étanchéité, la lubrification n'est pas collante, électrique isolation et bonne endurance anti-vieillissement, le PTFE présente les caractéristiques suivantes :
Liquide magnétostrictif Niveau MètreApplication et installation typiques
