| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le montant de l'impôt sur le revenu |
| Nombre De Pièces: | 1 pièces |
| Prix: | $538~$1200/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
NYCZ500 Émetteur de niveau magnétostrictif 24VDC Transmetteur de niveau d'eau en acier inoxydable de haute précision fabriqué en Chine
NYCZ500, jaugeur de niveau magnétostrictifPrincipe de fonctionnement
Le produit est principalement constitué d'une canne à mesurer, d'une chambre électronique et d'une boule flottante sans contact montée sur la canne à mesurer.Un fil magnétostrictif (fil de guidage d'ondes) est installé dans la tige de mesureLa tige de mesure est faite d'un tube en acier inoxydable non magnétique, qui protège très bien le fil de guidage d'onde.
Lorsque le liquimètre magnétostrictif fonctionne, le générateur d'impulsions de la chambre électronique envoie une impulsion de démarrage.Il génère un champ magnétique en rotation se déplaçant dans la direction du fil de guidage d'ondesLorsque ce champ magnétique rencontre le champ magnétique permanent dans la boule flottante, il génère un effet d'étirement magnétostrictif.provoquant la torsion du fil de guidage d'onde et générant une onde mécanique à vitesse constanteCette onde mécanique se propage dans deux directions. L'onde mécanique atteignant l'extrémité de la tige de mesure est absorbée par l'amortisseur.L'onde mécanique transmise à la chambre électronique est détectée par le mécanisme de capture d'énergie installé dans la chambre électronique et convertie en impulsion de courant correspondanteLe mécanisme de capture d'énergie calcule la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.
NYCZ500, jaugeur de niveau magnétostrictif Champs d'application
1. Mesure et contrôle du niveau des champs industriels
2. Mesure et contrôle du niveau du réservoir
3Contrôle du niveau de liquide dans les procédés chimiques
4. Contrôle du niveau de liquide du réservoir pharmaceutique
5. contrôle des réservoirs alimentaires et des boissons
NYCZ500, jaugeur de niveau magnétostrictifParamètres techniques
| Modèle | Le montant de l'impôt sur le revenu |
| Application typique | Mesure du niveau du liquide, mesure de l'interface liquide-liquide |
| Forme de l'antenne | Type de tige |
| Matériau de l'antenne | 304, 316L (facultatif) |
| Plage de mesure | 0Je ne sais pas.5 m |
| Précision de mesure | ±0,5 mm |
| Angle de mesure | 10° |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence d'alimentation doit être de 24 VAC. |
| Température du procédé | -40 ̊+200°C |
| Pression du procédé | -0,1 à 10,0 MPa |
| Connexion de processus | Fil, bride, support (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus Pour les appareils électroniques |
| Courant de fonctionnement | 4... 20 mA |
| Caractéristique de la charge | Résistance maximale à la charge 600Ω pour la sortie de courant; résistance maximale à la charge 2mA pour la sortie de tension |
| Temps de réponse | 0.2 à 5 ms |
| Niveau de protection | Le système d'éclairage doit être équipé d'un système de ventilation de qualité supérieure (IP65, IP67, IP68). |
| Grade résistant aux explosions | ExiaIICT6 Ga; ExiaIICT6 Gb |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

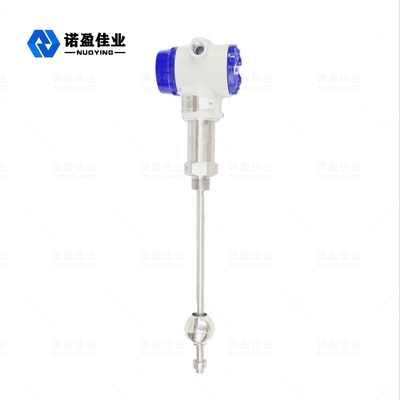

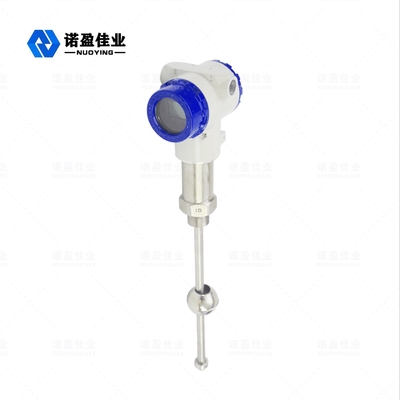

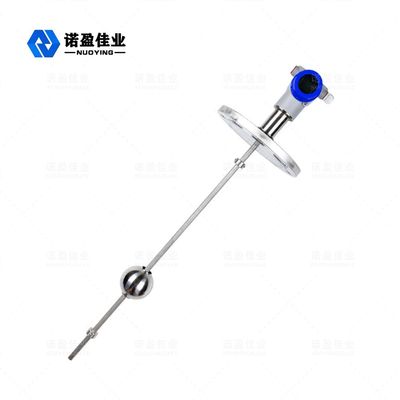

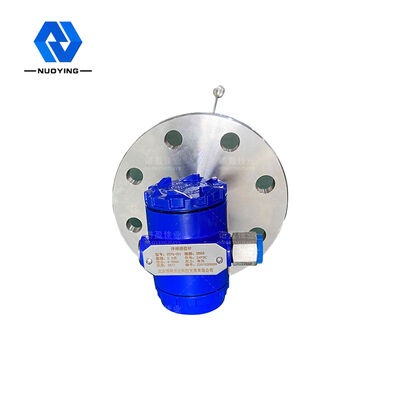

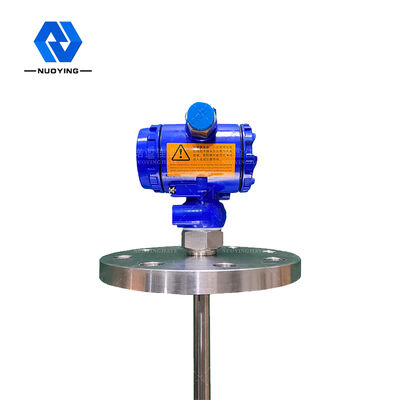

NYCZ500, jaugeur de niveau magnétostrictif Images liées
