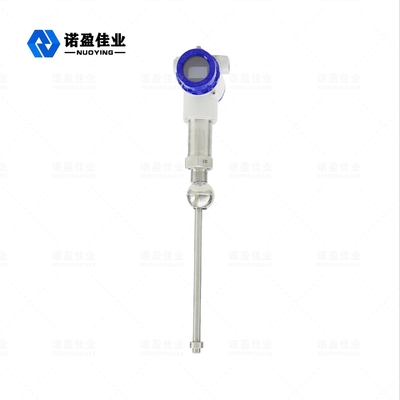

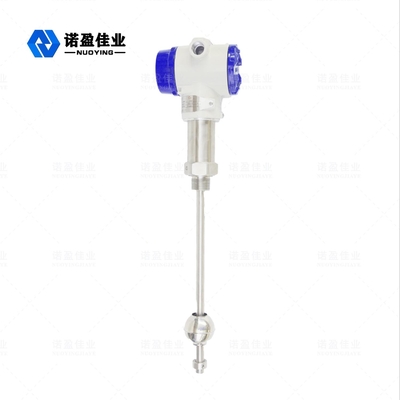

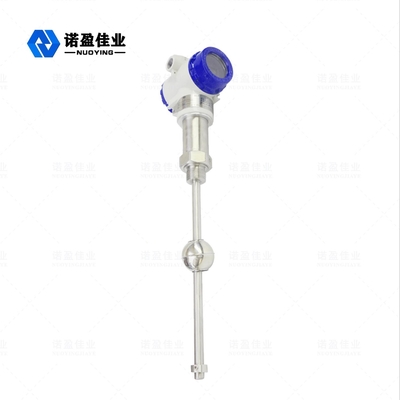

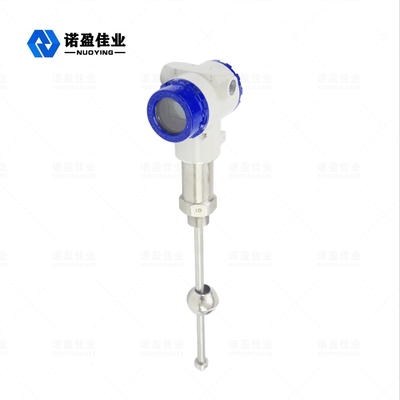

Vente à chaud Haute précision Facile à installer et à entretenir Transmetteur de niveau magnétostrictif pour liquide

Vente à chaud Haute précision Facile à installer et à entretenir Transmetteur de niveau magnétostrictif pour liquide

Nom De Marque:	NUOYING
Numéro De Modèle:	Le montant de l'impôt sur le revenu
Nombre De Pièces:	1 PCS
Prix:	$199to $1131/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

CE, SIL, ATEX

Grade:

Industriel

Garantie:

12 mois

Un accompagnement personnalisé:

OEM, ODM

Nom de marque:

NUOYING

Applications:

Mesure du niveau de liquide

Précision de mesure:

0,05% ~ 0,1% FS

Alimentation:

24VDC ((deux lignes, quatre lignes), 220VAC

Connexion au processus:

Fil, bride, support (facultatif)

Température du processus:

-40~+200℃

Transformation de la pression:

-0,1 à 10,0 MPa

Sortie de signal:

4 ... 20MA / HART / RS485 / MODBUS ...

Plage de mesure:

Le type de câble: 25 m

Détails d'emballage:

40*30*30CM

Capacité d'approvisionnement:

1000 pièces par mois

Description du produit

Vente chaude haute précision facile à installer et à entretenir Transmetteur de niveau magnétostrictif pour liquide

NuoyingNYCZ500Indicateur de niveau de liquide magnétostrictif Aperçu

Paramètres du produit

Application typique	Mesure du niveau de liquide
Matériau de l'antenne	304, 316L (en option)
Plage de mesure	0-50~5000mm (type câble : 25m)
Alimentation	24VDC (deux fils, quatre fils)
Température du milieu	-40~+200℃
Pression du procédé	-0.1~2.0MPa
Raccordement au procédé	Filetage, bride, support (en option)
Sortie de signal	4...20mA/HART/RS485/Modbus...

Description du produit

Principe de fonctionnement de l'indicateur de niveau de liquide magnétostrictif NYCZ500

Le principe de fonctionnement de l'indicateur de niveau magnétostrictif est illustré dans la figure. Le produit se compose principalement d'une tige de mesure, d'un compartiment électronique et d'une boule flottante sans contact sur la tige de mesure. La tige de mesure est équipée d'un fil magnétostrictif (fil d'onde guidée), et la tige est constituée d'un tube en acier inoxydable non magnétique, qui protège très bien le fil d'onde guidée. Lorsque l'indicateur de niveau magnétostrictif fonctionne, le générateur d'impulsions dans le compartiment électronique envoie une impulsion de départ. Lorsque cette
impulsion de départ est transmise dans le fil d'onde guidée, elle génère un champ magnétique rotatif qui avance dans la direction du fil d'onde guidée. Cette onde mécanique se propage dans deux directions, l'onde mécanique qui atteint l'extrémité de la tige de mesure est absorbée par l'amortisseur, l'onde mécanique qui retourne vers le compartiment électronique est détectée par le mécanisme de captage d'énergie installé dans le compartiment électronique et convertie en une impulsion de courant correspondante, et le mécanisme de captage d'énergie
calcule ensuite la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.

Caractéristique de conception de l'indicateur de niveau de liquide magnétostrictif NYCZ500

1. Applicabilité plus large, une variété de formes de sondes, une variété de formes de raccordement au procédé, une variété de matériaux de production, conception personnalisable ;
2. Fiabilité : Comme l'indicateur de niveau magnétostrictif adopte le principe de l'onde guidée, il n'y a pas de pièces mécaniques mobiles, donc pas de friction, pas d'usure. Le convertisseur entier est enfermé dans un tube en acier inoxydable, et le milieu de mesure est sans contact, le capteur fonctionne de manière fiable, longue durée de vie.
3. Haute précision : Comme l'indicateur de niveau magnétostrictif fonctionne avec une impulsion d'onde guidée, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de départ et de l'impulsion de fin, donc la précision de mesure est élevée et la résolution est meilleure que 0,01%FS, ce qui est difficile à atteindre avec d'autres capteurs.
4. Bonne sécurité : L'indicateur de niveau magnétostrictif a des performances antidéflagrantes élevées, est intrinsèquement sûr, sûr à utiliser, particulièrement adapté à la mesure de produits chimiques et de liquides inflammables. Pas besoin d'ouvrir le couvercle du réservoir lors de la mesure, évitant ainsi l'insécurité de la mesure manuelle.
5. L'indicateur de niveau magnétostrictif est facile à installer et simple à entretenir : L'indicateur de niveau magnétostrictif est généralement installé par l'orifice existant en haut du réservoir, particulièrement adapté à l'installation de réservoirs souterrains et de réservoirs déjà en fonctionnement, et ne peut pas affecter la production normale pendant le processus d'installation.

Champ d'application de l'indicateur de niveau de liquide magnétostrictif NYCZ500

1. Mesure et contrôle de niveau dans le domaine industriel
2. Mesure et contrôle de niveau de réservoir
3. Contrôle du niveau de liquide dans les procédés chimiques
4. Contrôle du niveau de liquide des réservoirs pharmaceutiques
5. Contrôle des réservoirs de produits alimentaires et de boissons
6. Surveillance du niveau d'eau des barrages
7. Traitement de l'eau potable et des eaux usées
8. Mesure et contrôle de l'interface eau-huile
9. Système de gestion de la mesure des stations-service
10. Autres mesures et contrôles de niveau de liquide...
