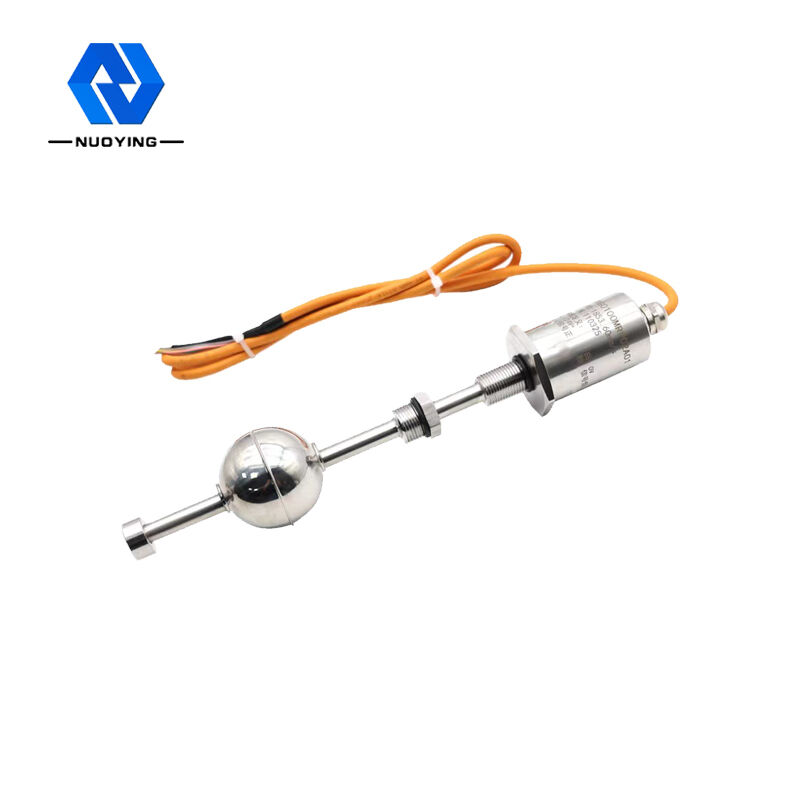

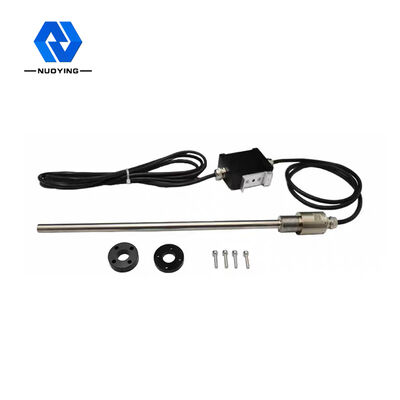

Compteur de niveau magnétostrictif de haute précision pour réservoir d'huile

Compteur de niveau magnétostrictif de haute précision pour réservoir d'huile

Nom De Marque:	NUOYINGJIAYE
Numéro De Modèle:	Le montant de l'impôt sur le revenu
Nombre De Pièces:	1 PCS
Prix:	$116.739 to $388.575/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces/par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an Shaanxi, Chine

Certification:

Modèles de produits:

Le montant de l'impôt sur le revenu

Application typique:

Mesure du niveau de liquide

Surface de pression du processus:

-0,1 à 10,0 MPa

matériau flottant:

F4, PP, 304, PTFE (en option)

Alimentation:

24VDC ((deux lignes, quatre lignes), 220VAC

Sortie de signal:

4 ... 20MA / HART / RS485 / MODBUS ...

Température du processus:

-40~+200℃

Connexion au processus:

Fil, bride, support (facultatif)

Détails d'emballage:

Carton, emballage standard d'exportation

Capacité d'approvisionnement:

1000 pièces/par mois

Description du produit

NuoyingLe montant de l'impôt sur le revenuMesureur de niveau de liquide magnétostrictrice Résumé

Paramètres du produit

Application typique	Mesure du niveau du liquide
Matériau d'antenne	304, 316L (facultatif)
Plage de mesure	Le type de câble: 25m
Énergie électrique	24VDC ((deux lignes, quatre lignes)
Température moyenne	-40 à +200°C
Pression du procédé	-0,1 à 2,0 MPa
Connexion de processus	Fil, bride, support (facultatif)
Sortie du signal	4... 20mA/HART/RS485/Modbus... Je ne sais pas si vous êtes d'accord.

Description des produits

NYCZ500 Principe de fonctionnement du compteur de niveau de liquide magnétostrictif

Le principe de fonctionnement du compteur de niveau magnétostrictif est illustré sur la figure.un compartiment électronique et une boule flottante sans contact sur la tige de mesureLa tige de mesure est équipée d'un fil magnétostrictif (fil de guidage), et la tige est faite d'un tube en acier inoxydable non magnétique, qui protège très bien le fil de guidage.Lorsque le compteur de niveau magnétostrictif fonctionne, le générateur d'impulsions dans le compartiment électronique envoie une impulsion de démarrage.
l'impulsion de départ est transmise dans le fil de guidage d'ondes, elle génère un champ magnétique en rotation qui avance dans la direction du fil de guidage d'ondes. Cette onde mécanique se propage dans deux directions,l'onde mécanique qui atteint l'extrémité de la tige de mesure est absorbée par l'amortisseur,l'onde mécanique qui retourne dans la direction du bac électronique est détectée par le mécanisme de capture d'énergie installé dans le bac électronique et convertie en une impulsion de courant correspondante, et le mécanisme de récupération d'énergie
Calcule ensuite la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.

NYCZ500 Caractéristique de conception du compteur de niveau de liquide magnétostrictif

1. Une plus grande applicabilité, une variété de formes de sonde, une variété de formes de connexion de processus, une variété de matériaux de production, peuvent être conçus sur mesure;
2- Fiabilité: comme le compteur de niveau magnétostrictif adopte le principe du guide d'onde, il n'y a pas de pièce en mouvement mécanique, donc pas de frottement, pas d'usure.Le convertisseur entier est enfermé dans un tube en acier inoxydable, et le support de mesure sans contact, fonctionnement fiable des capteurs, longue durée de vie.
3- Haute précision: comme le compteur de niveau magnétostrictif fonctionne avec une impulsion de guidage d'onde, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de départ et de l'impulsion de fin,donc la précision de mesure est élevée et la résolution est meilleure que 0.01% FS, ce qui est difficile à atteindre avec d'autres capteurs.
4Bon niveau de sécurité: le détecteur de niveau magnétostrictif a des performances à haute résistance aux explosions, est intrinsèquement sûr, sûr à utiliser, particulièrement adapté à la mesure de matières chimiques et de liquides inflammables.Ne pas ouvrir le couvercle du réservoir lors de la mesure, évitant l'insécurité de la mesure manuelle.
5Le compteur de niveau magnétostrictif est facile à installer et à entretenir: le compteur de niveau magnétostrictif est généralement installé par l'ouverture existante au sommet du réservoir,spécialement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs déjà en service, et ne peuvent pas affecter la production normale pendant le processus d'installation.

NYCZ500 Champ d'application du compteur de niveau de liquide magnétostrictif

1. Mesure et contrôle du niveau des champs industriels
2. Mesure et contrôle du niveau du réservoir
3Contrôle du niveau de liquide dans les procédés chimiques
4. Contrôle du niveau de liquide du réservoir pharmaceutique
5. contrôle des réservoirs alimentaires et des boissons
6Surveillance du niveau des eaux des barrages
7- eau potable et traitement des eaux usées
8. Mesure et contrôle de l'interface huile-eau
9. Système de gestion des compteurs des stations-service
10Autres mesures et contrôles du niveau du liquide...
