Détails sur le produit:
|
| Matériau de l'antenne: | 304, 316 | Application typique: | liquide, mesure d'interface |
|---|---|---|---|
| Surface de pression de processus: | -0.1～10.0MPa | Précision de la température: | -40~+200℃ |
| Modèles de produits: | NYCZ500 | sortie de signal: | 4… 20mA/HART/RS485/Modbus |
| Type d'antenne: | type de câble, type de poteau | Plage de mesure: | 0-50~5000mm (type de câble : 25m) |

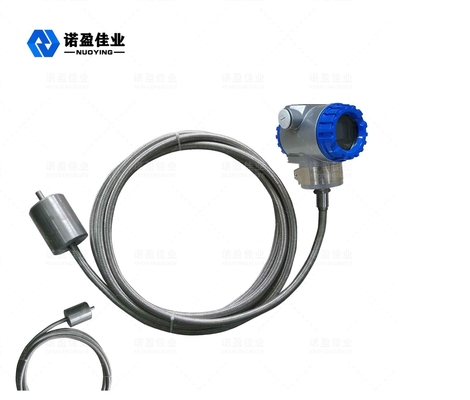

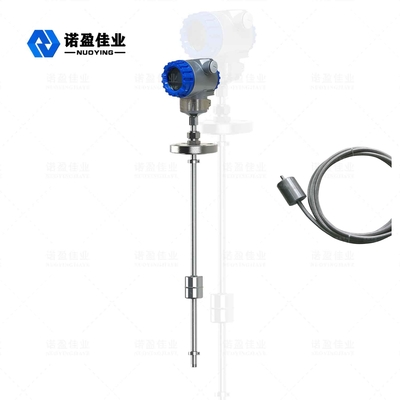

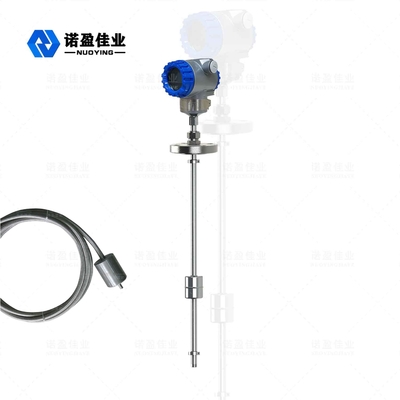

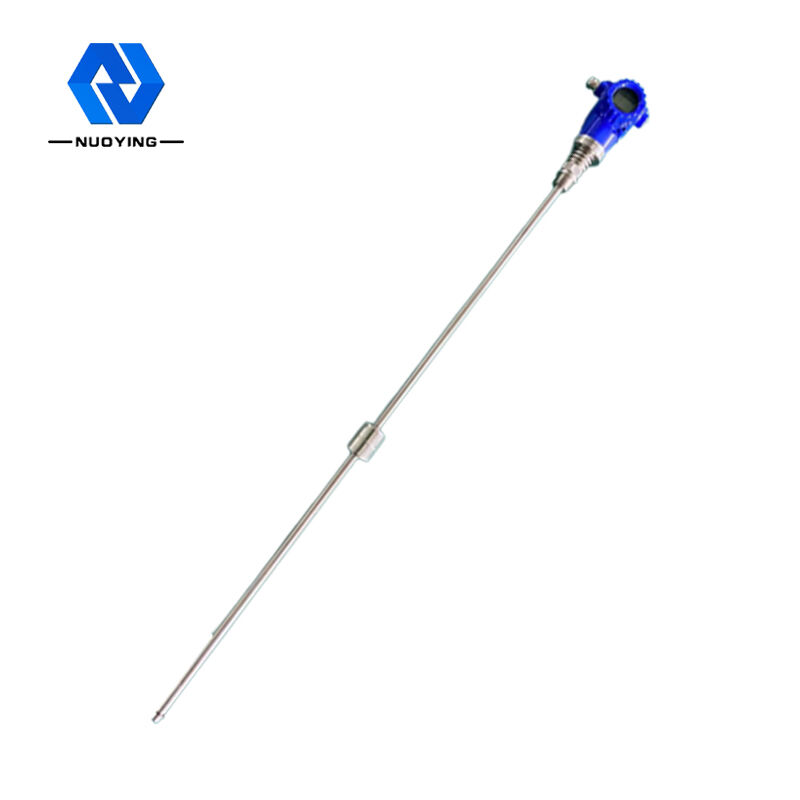

NYCZ500 Indicateur de niveau de liquide magnétostrictif de haute précision et de sécurité
Principe de fonctionnement du compteur de niveau de liquide magnétostrictif NYCZ500
Le principe de fonctionnement du compteur de niveau de liquide magnétostrictif est illustré sur la figure.Le produit se compose principalement d'une tige de mesure, d'une chambre électronique et d'une bille flottante sans contact emmanchée sur la tige de mesure.Un fil magnétostrictif (fil guide d'ondes) est installé dans la tige de mesure.La tige de mesure est en tube d'acier inoxydable amagnétique, ce qui protège très bien le fil du guide d'ondes.
Lorsque le compteur de niveau de liquide magnétostrictif fonctionne, le générateur d'impulsions dans la chambre électronique envoie une impulsion de démarrage.Lorsque cette impulsion de démarrage est transmise dans le fil guide d'onde, elle génère un champ magnétique tournant se déplaçant en direction du fil guide d'onde.Lorsque ce champ magnétique rencontre le champ magnétique permanent dans la boule flottante, il génère un effet d'étirement magnétostrictif, provoquant la torsion du fil guide d'ondes et générant une onde mécanique à vitesse constante.Cette onde mécanique se propage dans deux directions.L'onde mécanique atteignant l'extrémité de la pige est absorbée par l'amortisseur.L'onde mécanique renvoyée à la chambre électronique est détectée par le mécanisme de captage d'énergie installé dans la chambre électronique et convertie en l'impulsion de courant correspondante.Le mécanisme de captage d'énergie calcule la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.
| Application typique | liquide, mesure d'interface |
| modèle du produit | NYCZ500 |
| Type d'antenne | type de câble, type de poteau |
| Matériau de l'antenne | 304 316 |
| Plage de mesure | 0-50~5000mm (type de câble : 25m) |
| Précision de mesure | ±0.5mm |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
| Courant de travail | 4...20mA |
| Caractéristiques de charge | Lorsque le courant caractéristique de charge est émis, la résistance de charge maximale est de 600 Ω ;Pendant la sortie de tension, la résistance de charge maximale est de 2mA |
| Température de processus | -40~+200℃ |
| Temps de réponse | 0,2 ~ 5 ms |
| Pression de processus | -0.1～10.0MPa |
| Connexion de processus | filetage, support, bride (facultatif) |
| Résolution | ±1 mm |
| Degré de protection | IP65, IP67, IP68 (en option) |
|
Antidéflagrant Noter |
Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYCZ500 Indicateur de niveau de liquide magnétostrictifCaractéristiques de conception
◎Applicabilité plus étendue, avec plusieurs formes de sonde, plusieurs formes de connexion de processus et plusieurs matériaux de production, qui peuvent être personnalisés ;
◎ Forte fiabilité : étant donné que le compteur de niveau de liquide magnétostrictif adopte le principe du guide d'ondes, il n'y a pas de pièce mobile mécanique, il n'y a donc pas de frottement ni d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie.
◎ Haute précision : étant donné que le compteur de niveau de liquide magnétostrictif fonctionne avec une impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de démarrage et l'impulsion de fin pendant le travail, de sorte que la précision de mesure est élevée et la résolution est meilleure que 0,01 % FS, qui est une précision difficile à atteindre avec d'autres capteurs.
◎ Bonne sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, est intrinsèquement sûr et sûr à utiliser, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎ Le compteur de niveau de liquide magnétostrictif est facile à installer et à entretenir : le compteur de niveau de liquide magnétostrictif est généralement installé à travers l'orifice de tuyau existant sur le dessus du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs de stockage qui ont été mis en service, et peut n'affecte pas la production normale pendant le processus d'installation.
