Détails sur le produit:
|
| Application typique: | Liquide ou interface | Modèles de produit: | NY-CZ500 |
|---|---|---|---|
| Le type de forme d'antenne: | type de câble ou de tige | Le matériel de forme d'antenne: | 304/316 |
| Exactitude de la mesure: | ± 0,5 millimètres | Pression de processus: | -0,1 | 10.0MPa |
| Connexion de processus: | bride, fil | Catégorie anti-déflagrante: | Exia II CT6 (facultatif) |
| Surligner: | Jauge de niveau magnétostrictive liquide 24VDC,jauge de niveau magnétostrictive à filetage,transmetteur de niveau magnétostrictif CZ500 |
||

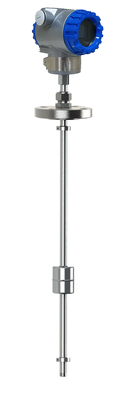

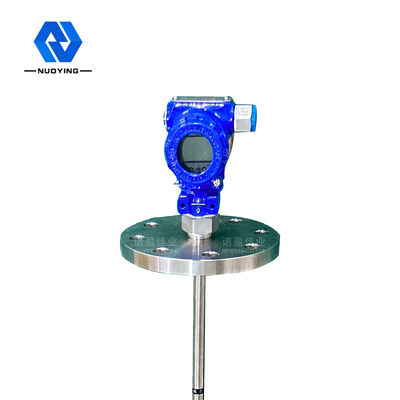

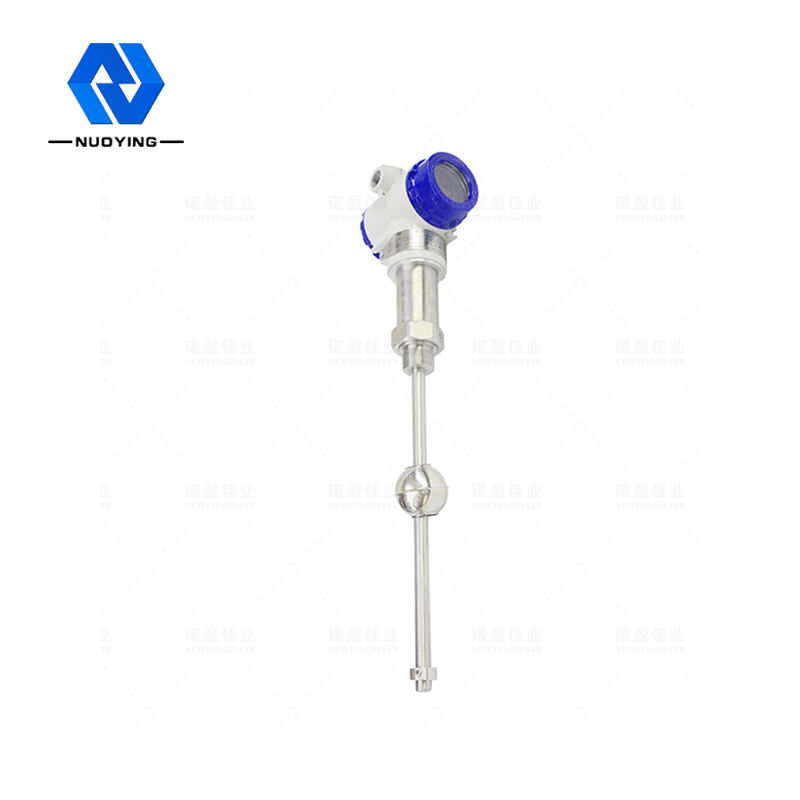

Jauge de niveau magnétostrictive à deux fils 24VDC pour mesure de liquide
Principe de fonctionnement deJauge de niveau magnétostrictive à deux fils 24VDC pour mesure de liquide
La jauge de niveau magnétostrictive se compose de trois parties : la tige de détection, l'unité de circuit et le flotteur.Pendant la mesure, l'unité de circuit génère une impulsion de courant qui parcourt le fil magnétostrictif et génère un champ magnétique en forme d'anneau.Il y a un flotteur à l'extérieur de la tige de détection, et le flotteur monte et descend le long de la tige de détection avec le changement du niveau de liquide.Puisqu'un ensemble d'aimants permanents sont installés dans le flotteur, le flotteur génère un champ magnétique en même temps.Lorsque le champ magnétique actuel rencontre le champ magnétique du flotteur, une impulsion de "torsion", ou impulsion de "retour", est générée.Convertissez la différence de temps entre l'impulsion "de retour" et l'impulsion de courant en un signal d'impulsion, afin de calculer la position réelle du flotteur et de mesurer le niveau de liquide.
Caractéristique de conceptionde jauge de niveau magnétostrictive à deux fils 24VDC pour la mesure de liquide
◎Applicabilité plus large, avec plusieurs formes de sonde, plusieurs formes de connexion de processus, plusieurs matériaux de fabrication et une conception personnalisable
◎forte fiabilité : étant donné que la jauge de niveau de liquide magnétostrictive adopte le principe du guide d'ondes, il n'y a pas de pièce mobile mécanique, donc il n'y a pas de frottement et d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie
◎haute précision: étant donné que le compteur de niveau de liquide magnétostrictif fonctionne avec une impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de début et de l'impulsion de fin, de sorte que la précision de mesure est élevée et la résolution est meilleure que 0,01% FS, ce qui est difficile à réaliser avec d'autres capteurs
◎haute sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, une sécurité intrinsèque et une utilisation sûre et antidéflagrante, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎le compteur de niveau de liquide magnétostrictif est facile à installer et à entretenir : le compteur de niveau de liquide magnétostrictif est généralement installé à travers l'orifice de tuyau existant sur le dessus du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs de stockage qui ont été mis en service, et le fonctionnement normal ne peut pas être affecté pendant le processus d'installation
paramètres techniquesdemètre de niveau liquide magnétostrictif 4-20mA avec une grande précision de 0,5 mm
| Application typique | Liquide, mesure d'interface |
|
modèle du produit |
NYCZ500 |
|
Formulaire d'antenne |
Câble, type poteau |
|
Matériau de l'antenne |
304 316 |
| plage de mesure | 0-50m~5000mm(câble : 25m) |
| Précision de mesure | ±0.5mm |
| Source de courant | 24VDC (deux lignes, quatre lignes), 220VAC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus... |
| Courant de travail |
4…20mA |
| Caractéristiques de charge | Lorsque le courant est émis, la résistance de charge maximale est de 600 Ω ;Lorsque la tension est sortie, la résistance de charge maximale est de 2mA |
| Température de processus | -40~+200℃ |
| Temps de réponse | 0.2~5ms |
| Pression de processus | -0.1~10.0MPa |
| Connexion de processus | filetage, support, bride (sélectionnable) |
| rapport de résolution | ±1mm |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
