Détails sur le produit:
|
Application typique: | Liquide | Modèles de produit: | NYCZ5 00 |
---|---|---|---|
Le type de forme d'antenne: | Type de câble | Le matériel de forme d'antenne: | 304 ou 316 |
Exactitude de la mesure: | ± 0.5mm | Pression de processus: | -0,1 | MPA 10,0 |
Connexion de processus: | fil (facultatif) | Catégorie anti-déflagrante: | Exia II CT6 (facultatif) |
Surligner: | Indicateur de niveau de liquide magnétostrictif 20 mA,jauge de niveau magnétostrictif 0 |

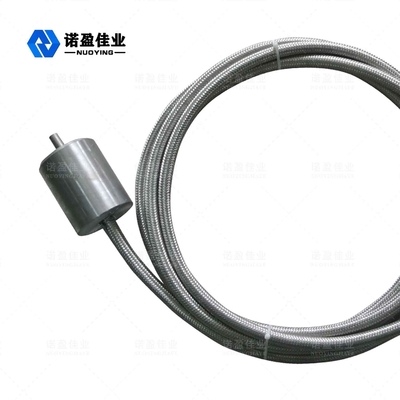

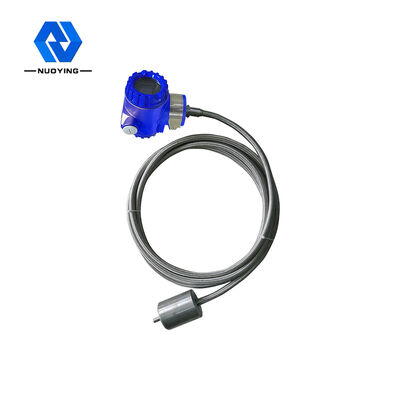

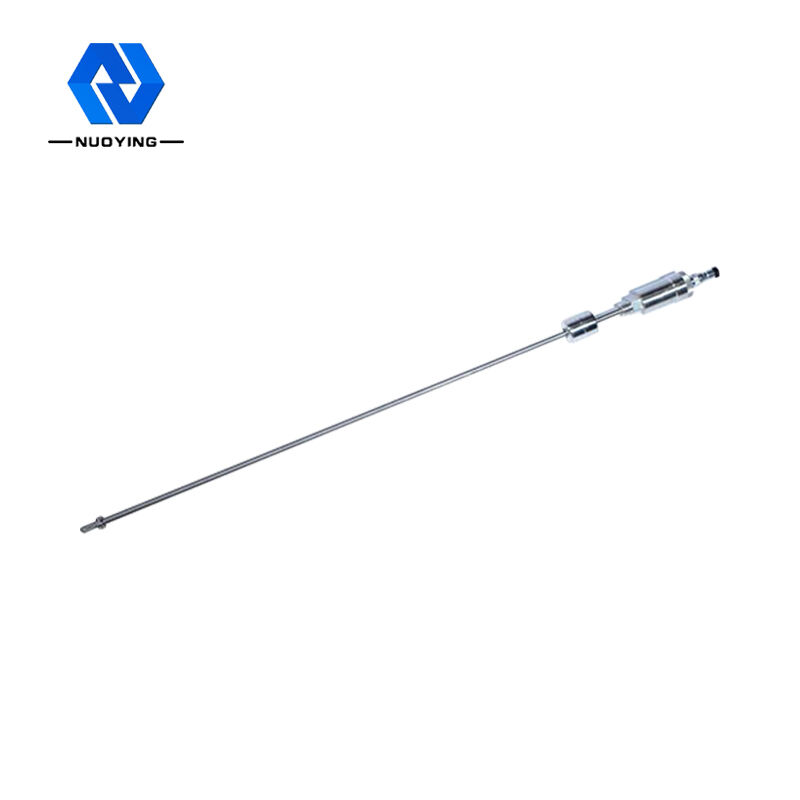

mètre de niveau liquide magnétostrictif 4-20mA avec une grande précision de 0,5 mm
Principe de fonctionnement demètre de niveau liquide magnétostrictif 4-20mA avec une grande précision de 0,5 mm
Il y a un flotteur à l'extérieur de la tige de mesure du capteur de la jauge de niveau de liquide magnétostrictive, qui peut monter et descendre le long de la tige de mesure avec le changement du niveau de liquide.À l'intérieur du flotteur se trouve un ensemble d'anneaux magnétiques permanents.Lorsque le champ magnétique du courant pulsé rencontre le champ magnétique de l'anneau magnétique généré par le flotteur, le champ magnétique autour du flotteur change de sorte que le fil guide d'ondes en matériau magnétostrictif génère une impulsion d'onde de torsion à la position du flotteur.Le fil guide d'ondes est renvoyé et détecté par le mécanisme de détection.En mesurant la différence de temps entre le courant pulsé et l'onde de torsion, la position du flotteur, c'est-à-dire la position de la surface du liquide, peut être déterminée avec précision.Les avantages techniques de la jauge de niveau de liquide magnétostrictive : la jauge de niveau de liquide magnétostrictive convient à la mesure du niveau de liquide du niveau de liquide propre avec des exigences de haute précision, et la précision peut atteindre 1 mm, et la précision du dernier produit peut atteindre 0,1 mm. .Les jauges de niveau magnétostrictives peuvent également être utilisées pour mesurer l'interface entre deux liquides différents.La conception antidéflagrante convient aux occasions dangereuses.La conception intelligente du circuit électronique peut calculer le volume;la seule pièce mobile est le flotteur, et l'entretien est extrêmement faible.
Caractéristique de conceptiondemètre de niveau liquide magnétostrictif 4-20mA avec une grande précision de 0,5 mm
◎Applicabilité plus large, avec plusieurs formes de sonde, plusieurs formes de connexion de processus, plusieurs matériaux de fabrication et une conception personnalisable
◎forte fiabilité : étant donné que la jauge de niveau de liquide magnétostrictive adopte le principe du guide d'ondes, il n'y a pas de pièce mobile mécanique, donc il n'y a pas de frottement et d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie
◎haute précision: étant donné que le compteur de niveau de liquide magnétostrictif fonctionne avec une impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de début et de l'impulsion de fin, de sorte que la précision de mesure est élevée et la résolution est meilleure que 0,01% FS, ce qui est difficile à réaliser avec d'autres capteurs
◎haute sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, une sécurité intrinsèque et une utilisation sûre et antidéflagrante, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎le compteur de niveau de liquide magnétostrictif est facile à installer et à entretenir : le compteur de niveau de liquide magnétostrictif est généralement installé à travers l'orifice de tuyau existant sur le dessus du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs de stockage qui ont été mis en service, et le fonctionnement normal ne peut pas être affecté pendant le processus d'installation
paramètres techniquesdemètre de niveau liquide magnétostrictif 4-20mA avec une grande précision de 0,5 mm
Application typique | Liquide, mesure d'interface |
modèle du produit |
NYCZ500 |
Formulaire d'antenne |
Câble, type poteau |
Matériau de l'antenne |
304 316 |
plage de mesure | 0-50m~5000mm(câble : 25m) |
Précision de mesure | ±0.5mm |
Source de courant | 24VDC (deux lignes, quatre lignes), 220VAC |
signal de sortie |
4...20mA/HART/RS485/Modbus... |
Courant de travail |
4…20mA |
Caractéristiques de charge | Lorsque le courant est émis, la résistance de charge maximale est de 600 Ω ;Lorsque la tension est sortie, la résistance de charge maximale est de 2mA |
Température de processus | -40~+200℃ |
Temps de réponse | 0.2~5ms |
Pression de processus | -0.1~10.0MPa |
Connexion de processus | filetage, support, bride (sélectionnable) |
rapport de résolution | ±1mm |
niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
