Détails sur le produit:
|
Application typique: | mesure d'interface | Modèles de produit: | NY CZ500 |
---|---|---|---|
Le type de forme d'antenne: | Rod | Le matériel de forme d'antenne: | 304 |
Exactitude de la mesure: | ±0.5 millimètre | Pression de processus: | -0,1 MPA ~10,0 |
Connexion de processus: | Parenthèse | Catégorie anti-déflagrante: | Exia II CT 6 |
Surligner: | Indicateur de niveau de liquide magnétostrictif 24VDC,indicateur de niveau de liquide magnétostrictif à affichage LCD,jauge de niveau magnétostrictif de support |

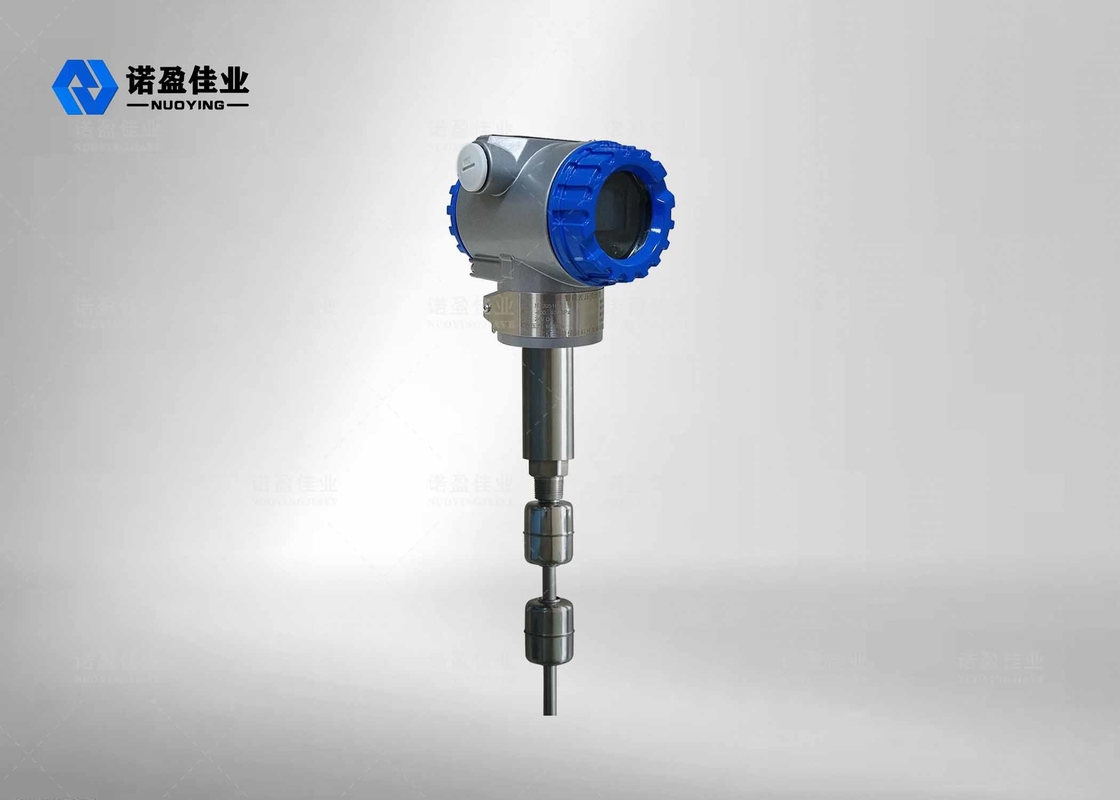

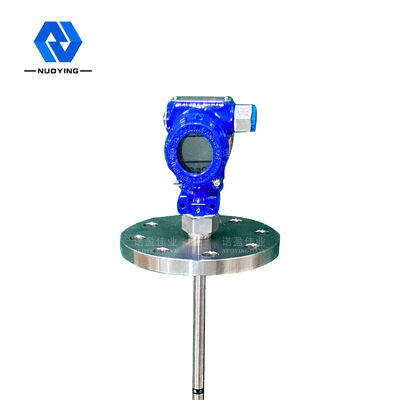

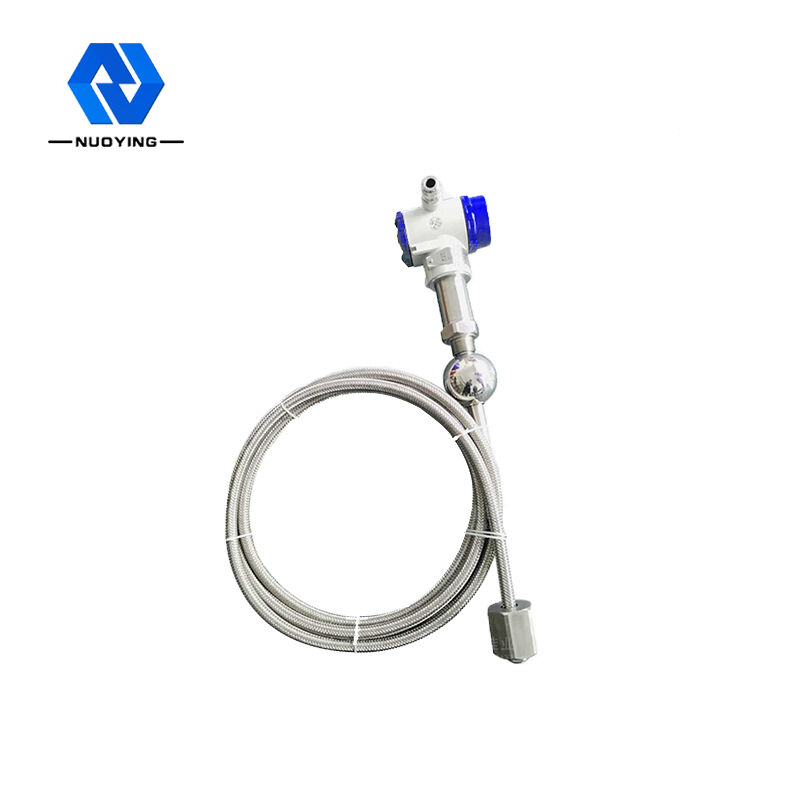

Indicateur de niveau de liquide magnétostrictif 24VDC avec écran LCD
Principe de fonctionnement deIndicateur de niveau de liquide magnétostrictif 24VDC avec écran LCD
La jauge de niveau de liquide magnétostrictive est principalement composée de trois parties : transmetteur électronique, boule flottante et tige de détection.Lors du travail, la boule flottante monte ou descend avec le niveau de liquide le long du conduit.La boule flottante est équipée d'un aimant permanent et forme un champ magnétique autour de lui ;l'émetteur électronique émet périodiquement une impulsion de courant, appelée impulsion initiale, qui se propage le long de la ligne magnétostrictive., un champ magnétique est également généré autour d'elle lors du mouvement de descente ;au moment où les deux champs magnétiques se rencontrent, une force de torsion est générée, qui agit sur la ligne magnétostrictive pour former une impulsion de retour.L'impulsion se déplace vers le haut à une vitesse fixe et est reçue par l'émetteur électronique.En utilisant le principe de l'effet Weidmann (le principe de fonctionnement de la magnétostriction) et au moyen d'une technologie électronique avancée moderne, la hauteur du niveau de liquide peut être mesurée avec précision en mesurant l'intervalle de temps entre l'impulsion initiale et l'impulsion de retour.La jauge de niveau de liquide produite par cette méthode est le produit le plus précis, simple, stable, fiable et mature dans le domaine de la mesure de niveau de liquide.Surtout dans l'environnement commun tel que la petite plage, la température normale et la pression normale, il présente des avantages uniques et est incomparable avec d'autres méthodes de mesure.
Caractéristique de conceptiondeIndicateur de niveau de liquide magnétostrictif 24VDC avec écran LCD
◎Applicabilité plus large, avec plusieurs formes de sonde, plusieurs formes de connexion de processus, plusieurs matériaux de fabrication et une conception personnalisable
◎forte fiabilité : étant donné que la jauge de niveau de liquide magnétostrictive adopte le principe du guide d'ondes, il n'y a pas de pièce mobile mécanique, donc il n'y a pas de frottement et d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie
◎haute précision: étant donné que le compteur de niveau de liquide magnétostrictif fonctionne avec une impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de début et de l'impulsion de fin, de sorte que la précision de mesure est élevée et la résolution est meilleure que 0,01% FS, ce qui est difficile à réaliser avec d'autres capteurs
◎haute sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, une sécurité intrinsèque et une utilisation sûre et antidéflagrante, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎le compteur de niveau de liquide magnétostrictif est facile à installer et à entretenir : le compteur de niveau de liquide magnétostrictif est généralement installé à travers l'orifice de tuyau existant sur le dessus du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs de stockage qui ont été mis en service, et le fonctionnement normal ne peut pas être affecté pendant le processus d'installation
paramètres techniquesdeIndicateur de niveau de liquide magnétostrictif 24VDC avec écran LCD
Application typique | Liquide, mesure d'interface |
modèle du produit |
NYCZ500 |
Formulaire d'antenne |
Câble, type poteau |
Matériau de l'antenne |
304 316 |
plage de mesure | 0-50m~5000mm(câble : 25m) |
Précision de mesure | ±0.5mm |
Source de courant | 24VDC (deux lignes, quatre lignes), 220VAC |
signal de sortie |
4...20mA/HART/RS485/Modbus... |
Courant de travail |
4…20mA |
Caractéristiques de charge | Lorsque le courant est émis, la résistance de charge maximale est de 600 Ω ;Lorsque la tension est sortie, la résistance de charge maximale est de 2mA |
Température de processus | -40~+200℃ |
Temps de réponse | 0.2~5ms |
Pression de processus | -0.1~10.0MPa |
Connexion de processus | filetage, support, bride (sélectionnable) |
rapport de résolution | ±1mm |
niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
