Détails sur le produit:
|
| Application typique: | Mesure de niveau liquide d'interface | Modèles de produit: | NYCZ 500 |
|---|---|---|---|
| Le type de forme d'antenne: | Câble | Le matériel de forme d'antenne: | 316 |
| Exactitude de la mesure: | ± 0.5mm | Pression de processus: | -0,1 ~10MPa |
| Connexion de processus: | Bride | Catégorie anti-déflagrante: | Exia II CT6Ga |
| Surligner: | Transmetteur de niveau magnétostrictif à bride,jauge de niveau magnétostrictif à câble |
||

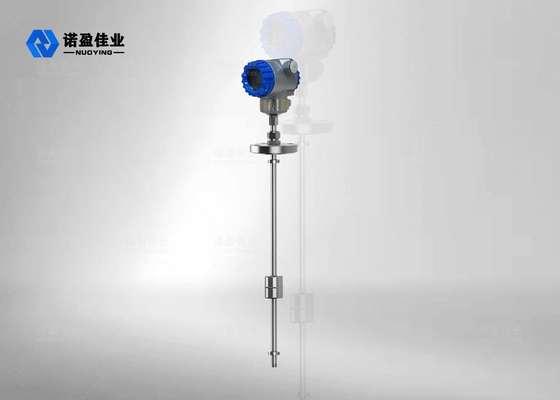

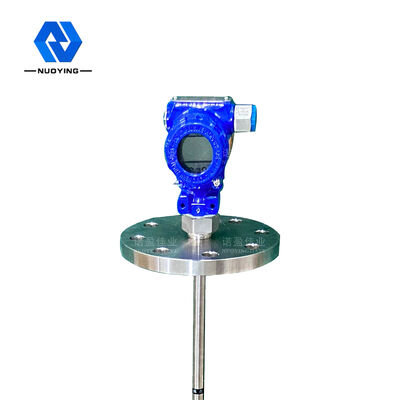

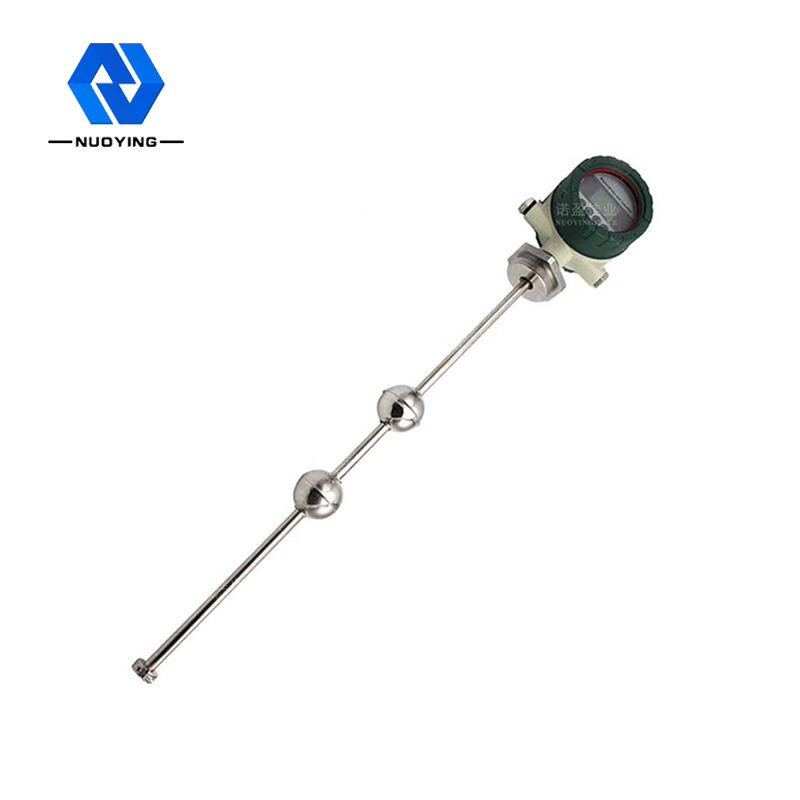

Indicateur de niveau magnétostrictif de fiabilité forte pour la mesure liquide
Principe de fonctionnement de Indicateur de niveau magnétostrictif de fiabilité forte pour la mesure liquide
Indicateur de niveau de liquide magnétostrictif, le compartiment électronique émet un générateur d'impulsions initial, l'impulsion initiale dans la transmission du fil du guide d'ondes, produit un champ magnétique rotatif le long de la direction du fil du guide d'ondes, lorsque le champ magnétique avec la boule flottante du champ magnétique permanent lorsqu'ils se sont rencontrés, magnétostrictif effet, dans la torsion du fil du guide d'ondes pour produire une onde mécanique à vitesse constante.La transmission des ondes mécaniques dans les deux sens, arrivée à l'extrémité de la tige, l'onde mécanique est absorbée par l'amortisseur, de retour dans la direction de l'onde mécanique, l'entrepôt électronique a été installé dans l'entrepôt électronique peut capter les institutions perçues, se traduit par l'impulsion de courant correspondante , peut ramasser des institutions pour calculer la différence de temps entre deux impulsions, mesurée la hauteur du niveau de liquide peut être mesurée avec précision.
Caractéristique de conception de Indicateur de niveau magnétostrictif de fiabilité forte pour la mesure liquide
◎Applicabilité plus large, avec plusieurs formes de sonde, plusieurs formes de connexion de processus, plusieurs matériaux de fabrication et une conception personnalisable
◎ forte fiabilité : étant donné que la jauge de niveau de liquide magnétostrictive adopte le principe du guide d'ondes, il n'y a pas de pièce mobile mécanique, donc il n'y a pas de frottement ni d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, qui n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie
◎ haute précision : étant donné que le compteur de niveau de liquide magnétostrictif fonctionne avec une impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de démarrage et de l'impulsion de fin, de sorte que la précision de mesure est élevée et la résolution est meilleure que 0,01 % FS, ce qui est difficile à réaliser avec d'autres capteurs
◎ haute sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, une sécurité intrinsèque et une utilisation sûre et antidéflagrante, et est particulièrement adapté à la mesure de matières premières chimiques et de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎ Le compteur de niveau de liquide magnétostrictif est facile à installer et à entretenir: le compteur de niveau de liquide magnétostrictif est généralement installé à travers l'orifice de tuyau existant sur le dessus du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs de stockage qui ont été mis en service , et le fonctionnement normal ne peut pas être affecté pendant le processus d'installation
paramètres techniquesdu compteur de niveau de liquide magnétostrictif
| Application typique | Liquide, mesure d'interface |
|
modèle du produit |
NYCZ500 |
|
Formulaire d'antenne |
Câble, type poteau |
|
Matériau de l'antenne |
304 316 |
| plage de mesure | 0-50m~5000mm(câble : 25m) |
| Précision de mesure | ±0.5mm |
| Source de courant | 24VDC (deux lignes, quatre lignes), 220VAC |
|
signal de sortie |
4...20mA/HART/RS485/Modbus... |
| Courant de travail |
4…20mA |
| Caractéristiques de charge | Lorsque le courant est émis, la résistance de charge maximale est de 600 Ω ;Lorsque la tension est sortie, la résistance de charge maximale est de 2mA |
| Température de processus | -40~+200℃ |
| Temps de réponse | 0.2~5ms |
| Pression de processus | -0.1~10.0MPa |
| Connexion de processus | filetage, support, bride (sélectionnable) |
| rapport de résolution | ±1mm |
| niveaux de protection | IP65, IP67, IP68 (sélectionnable) |
| Qualité antidéflagrante | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
