Détails sur le produit:
|
Applications: | liquide, mesure d'interface | Modèle de produit: | NYCZ500 |
---|---|---|---|
Forme d'antenne: | Ligne type, type de tige | Matériel d'antenne: | 304, 316 |
Chaîne de mesure: | 0-50~5000mm (type de câble : 25 mètres) | exactitude de mesure: | ±0.5mm |
Sortie de signal: | 4… 20mA/HART/RS485/Modbus… | ||
Surligner: | indicateur de niveau magnétostrictif des matériaux 20mA chimiques,Indicateur de niveau magnétostrictif 5000mm,Ligne type jauge de niveau magnétostrictive |
Sécurité pour l'exactitude magnétostrictive ±0.5mm de jauge de niveau de matériaux chimiques
Principe de fonctionnement

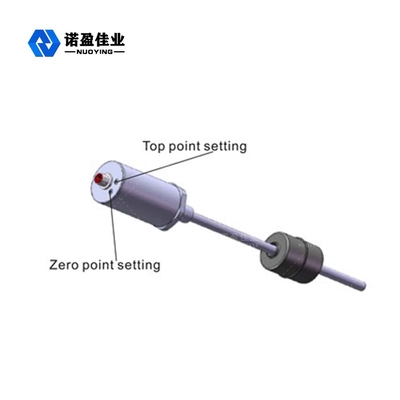

Le principe de travail de l'indicateur de niveau magnétostrictif est montré dans la figure. Les produits se composent principalement de tige de mesure, d'entrepôt électronique et de boule de flottement de non contact réglés sur la tige de mesure. La tige est équipée d'un fil magnétostrictif (fil de guide de vague). La tige est faite de tuyau d'acier inoxydable non magnétique, qui protège le fil de guide de vague très bien.
Quand l'indicateur de niveau magnétostrictif fonctionne, le générateur d'impulsion dans la chambre électronique envoie une première impulsion, qui est transmise dans le fil de guide de vague quand ce champ magnétique rencontre le champ magnétique permanent dans la boule de flottement, l'effet de magnétostriction est produit, qui fait la torsion de fil de guide de vague et produire d'une onde mécanique de vitesse constante. La transmission mécanique de vague dans les deux directions, est arrivée à l'extrémité de la tige l'onde que mécanique est absorbée par l'amortisseur, de nouveau à la direction de l'onde mécanique l'entrepôt électronique ont été installés dans l'entrepôt électronique peut prendre des établissements perçus, traduit en impulsion actuelle correspondante, peut sélectionner vers le haut des établissements pour calculer la différence de temps entre deux impulsions, a mesuré la taille du niveau liquide peut être exactement mesurée.
Caractéristique de conception
* une applicabilité plus large, là sont un grand choix de formes de sonde, un grand choix de formes de processus de connexion, un grand choix de matériaux de fabrication, peut être conception adaptée aux besoins du client.
* fiabilité forte : parce que l'indicateur de niveau magnétostrictif adopte le principe de guide d'ondes, il n'y a aucune pièce mobile mécanique, tellement il n'y a aucun frottement et aucun usage. Le convertisseur entier est enfermé dans le tube d'acier inoxydable, et le milieu de mesure n'est pas en contact, le capteur fonctionne sûrement et a une longue durée.
* de grande précision : parce que l'indicateur de niveau de magnétostriction fonctionne avec l'impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant la période de l'impulsion commençante et en finissant l'impulsion, ainsi l'exactitude de mesure est haute, la résolution est meilleure que 0.01%FS, il est difficile réaliser qu'avec d'autres capteurs.
* bonne sécurité : L'indicateur de niveau magnétostrictif a la représentation anti-déflagrante élevée, l'utilisation d'une sécurité inhérente, particulièrement appropriées anti-déflagrants et sûrs à la mesure des matières premières chimiques et des liquides inflammables. Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
* il est facile installer et maintenir le mètre de niveau liquide magnétostrictif : le mètre de niveau liquide magnétostrictif est généralement installé par le port existant de tuyau du réservoir, particulièrement approprié à l'installation de la cuve de stockage au fond et de la cuve de stockage en fonction, et ne peut pas affecter la production normale dans la procédure d'installation.
Paramètre technique
Applications typiques | liquide, mesure d'interface |
Modèle de produit | NYCZ500 |
Forme d'antenne | ligne type, type de tige |
Matériel d'antenne | 304, 316 |
Chaîne de mesure | 0-50~5000mm (type de câble : 25 mètres) |
Exactitude de mesure | ±0.5mm |
Alimentation d'énergie | 24 volts continu (deux lignes, quatre lignes), 220 VCA |
Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Travail actuel | 4. 20mA |
Caractéristique de charge | sortie actuelle, la résistance de charge maximum 6009 ; À la sortie de tension, la résistance de charge maximum est 2mA |
La température de processus | -40~ +200℃ |
Temps de réponse | 0.2~5ms |
Pression de processus | -0,1 à 10.0MPa |
Connexion de processus | fil, parenthèse, bride (facultative) |
catégorie de protection | IP65, IP67, IP68 (facultatifs) |
Catégorie anti-déflagrante | ExiaCT6Ⅱ GA, Ⅱ CT6Gb d'Exd (voir le certificat pour des détails) |
* remarques : Des produits peuvent être adaptés aux besoins du client selon vos conditions spécifiques !
