Détails sur le produit:
|
Application typique: | Niveau liquide et mesure d'interface | Modèles de produit: | NYCZ500 |
---|---|---|---|
Le type de forme d'antenne: | tige de、 de câble | Le matériel de forme d'antenne: | 304、 316 |
Exactitude de la mesure: | ±0.5mm | Pression de processus: | -0,1 MPA ~10 |

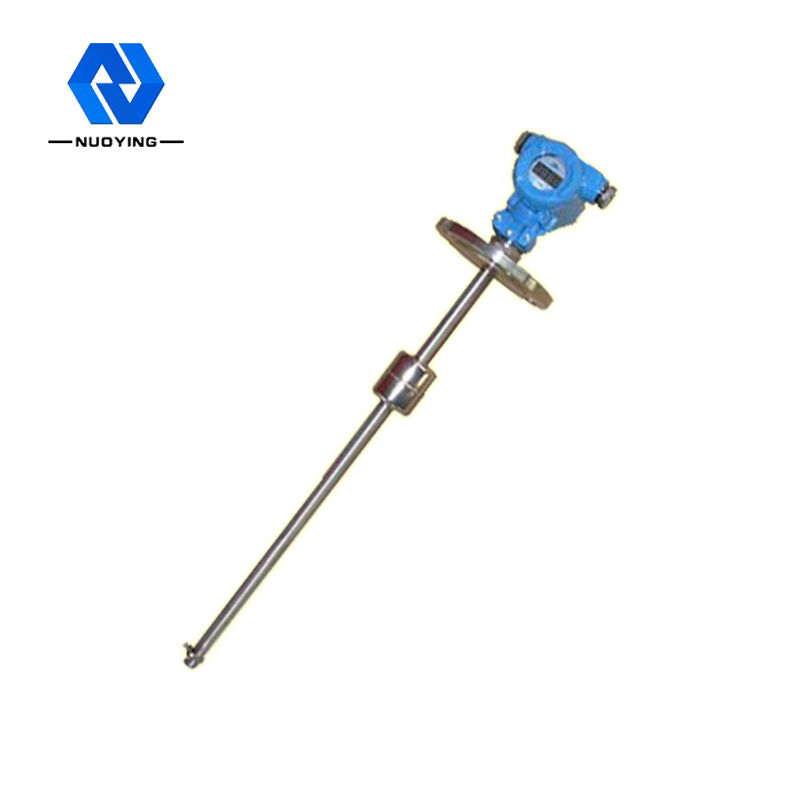

Connexion de processus: | bride (facultative)) | Catégorie anti-déflagrante: | Exia II CT6Ga, Exd II CT6Gb (voir le certificat pour des détails) |
Surligner: | Indicateur de niveau magnétostrictif de bride,Mètre de Rod Type Magnetostrictive Liquid Level,Jauge de niveau magnétostrictive 0.5mm |
Installation facile liquide magnétostrictive de grande précision de mètre de niveau
Principe de fonctionnement de mètre de niveau liquide magnétostrictif
Quand les travaux liquides magnétostrictifs de mètre de niveau, le générateur d'impulsion dans la chambre électronique envoie une impulsion commençante. Quand l'impulsion commençante est transmise dans le fil de guide d'ondes, une rotation le champ que magnétique va en avant le long de la direction du fil de guide d'ondes est produite. Quand le champ magnétique rencontre le champ magnétique permanent dans la boule de flottement, l'effet magnétostrictif est produit, faisant tordre le fil de guide d'ondes pour produire d'une onde mécanique de vitesse constante. Cette onde mécanique propage dans deux directions. L'onde mécanique atteignant l'extrémité de la tige de mesure est absorbée par l'amortisseur. L'onde mécanique transmise de nouveau à la direction de la poubelle électronique est sentie par le mécanisme de collecte d'énergie installé dans la poubelle électronique et converti en impulsions actuelles correspondantes. Le mécanisme de collecte d'énergie calcule alors la différence de temps entre les deux impulsions pour mesurer exactement la taille du niveau liquide mesuré.
Caractéristique de conception de mètre de niveau liquide magnétostrictif
◎Une applicabilité plus large, avec les formes multiples de sonde, les formes de processus multiples de connexion, les matériaux de fabrication multiples, et la conception personnalisable
◎fiabilité forte : puisque la jauge de niveau magnétostrictive adopte le principe de guide d'ondes, il n'y a aucune partie mobile mécanique, tellement il n'y a aucun frottement et usage. Le convertisseur entier est enfermé dans un tube d'acier inoxydable, qui est de non contact avec le milieu de mesure. Le capteur fonctionne sûrement et a une longue durée de vie
◎de grande précision : puisque les travaux magnétostrictifs de mètre de niveau liquide avec l'impulsion de guide d'ondes, le déplacement mesuré est déterminés en mesurant la période de l'impulsion de début et de l'impulsion de fin, ainsi l'exactitude de mesure est haut et la résolution est meilleure que 0,01% FS, il est difficile réaliser qu'avec d'autres capteurs
◎sécurité élevée : le mètre de niveau liquide magnétostrictif a la représentation anti-déflagrante élevée, la sécurité intrinsèque et l'utilisation anti-déflagrante et sûre, et est particulièrement approprié à la mesure des matières premières chimiques et des liquides inflammables. Il n'y a aucun besoin d'ouvrir la couverture de réservoir pendant la mesure pour éviter l'insécurité de la mesure manuelle.
◎il est facile installer mètre de niveau liquide magnétostrictif et facile à maintenir : le mètre de niveau liquide magnétostrictif est généralement installé par l'orifice de tuyau existant sur le dessus de réservoir, particulièrement approprié à l'installation des cuves de stockage au fond et des cuves de stockage qui ont été mises en le service, et le fonctionnement normal ne peut pas être affecté pendant la procédure d'installation
Paramètres techniques de mètre de niveau liquide magnétostrictif
Application typique | Liquide, mesure d'interface |
modèle de produit |
NYCZ500 |
Forme d'antenne |

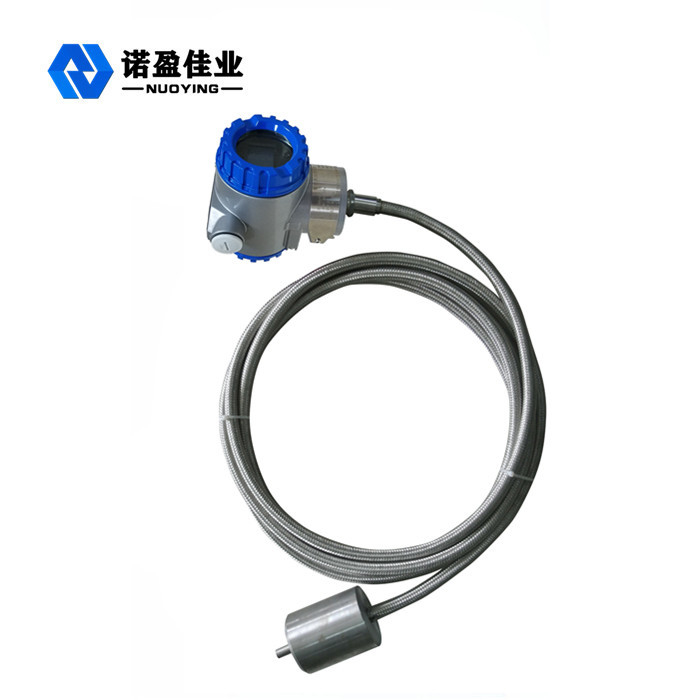

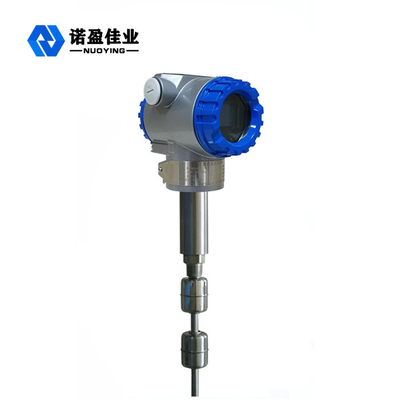

Câble, type de poteau |
Matériel d'antenne |
304 316 |
gamme de mesure | 0-50m~5000mm (câble : 25m) |
Précision de mesure | ±0.5mm |
Alimentation d'énergie | 24VDC (deux ligne, ligne quatre), 220VAC |
sortie de signal |
4… 20mA/HART/RS485/Modbus… |
Travail actuel |
4… 20mA |
Caractéristiques de charge | Quand le courant est sortie, la résistance de charge maximum est 600Ω ; Quand la tension est sortie, la résistance de charge maximum est 2mA |
La température de processus | -40~+200℃ |
temps de réponse | 0.2~5ms |
Pression de processus | -0.1~10.0MPa |
Connexion de processus | filet de vis, parenthèse, bride (sélectionnable) |
rapport de résolution | ±1mm |
niveaux de la protection | IP65, IP67, IP68 (sélectionnables) |
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
