Détails sur le produit:
|
| Application typique: | mesure d'interface | Forme d'antenne: | Rod |
|---|---|---|---|
| MODÈLE DE PRODUIT: | NYCZ500 | Matériel d'antenne: | 304, 316 |
| Chaîne de mesure: | 0-50~5000mm | Exactitude de mesure: | ±0.5mm |
| Classe de protection: | IP 65 (facultatif) | Catégorie anti-déflagrante: | ExiaIICT6Ga (facultatif) |
| Surligner: | Jauge de niveau de radar,Capteur de niveau liquide de radar magnétostrictif,Émetteur de niveau du radar IP65 |
||

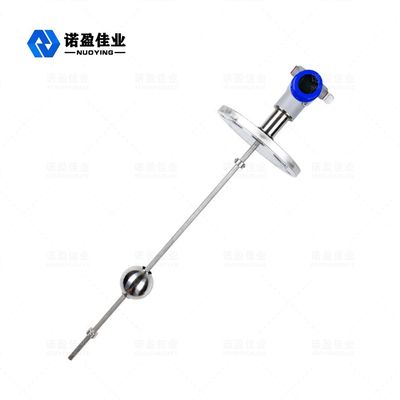

Mètre de niveau liquide magnétostrictif de bonne sécurité de haute précision
Principe de fonctionnement liquide magnétostrictif de mètre de niveau
Quand les travaux liquides magnétostrictifs de mètre de niveau, le générateur d'impulsion dans l'entrepôt électronique envoie une première impulsion. Quand l'impulsion initiale est transmise dans le fil de guide d'ondes, un champ magnétique de rotation est produit le long de la direction du fil de guide d'ondes. Quand ce champ magnétique rencontre le champ magnétique permanent dans la boule de flottement, un effet magnétostrictif est produit, faisant tordre le fil de guide d'ondes pour produire d'une onde mécanique à vitesse constante. Les propagations mécaniques de vague dans deux directions, l'onde mécanique atteignant l'extrémité de la tige de mesure est absorbées par l'amortisseur, et l'onde mécanique transmise de nouveau à la direction de l'entrepôt électronique est sentie par le mécanisme de collecte d'énergie installé dans l'entrepôt électronique, et converti en impulsions actuelles correspondantes, le mécanisme de collecte d'énergie après calcul de la différence de temps entre les deux impulsions, la taille du niveau liquide mesuré peut être exactement mesurée.
Paramètre technique liquide magnétostrictif de mètre de niveau
| Alimentation d'énergie | 24VDC (facultatif) |
| Sortie de signal | CERF (facultatif) |
| Travail actuel | 4… 20mA |
| Caractéristiques de charge | Quand la sortie actuelle, la résistance de charge maximum est 600Ω ; Sortie de tension, la résistance de charge maximum de 2mA |
| La température de processus | -40~+200°C |
| Temps de réponse | 0.2~5ms |
| Pression de processus | -0.1~10.0MPa |
| Connexion de processus | bride (facultative) |
| Résolution | ±1mm |
| Classe de protection | IP 67 (facultatif) |
| Catégorie anti-déflagrante | ExiaIICT6Ga (voir le certificat) |
