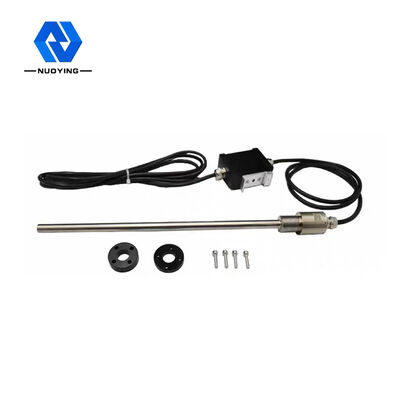

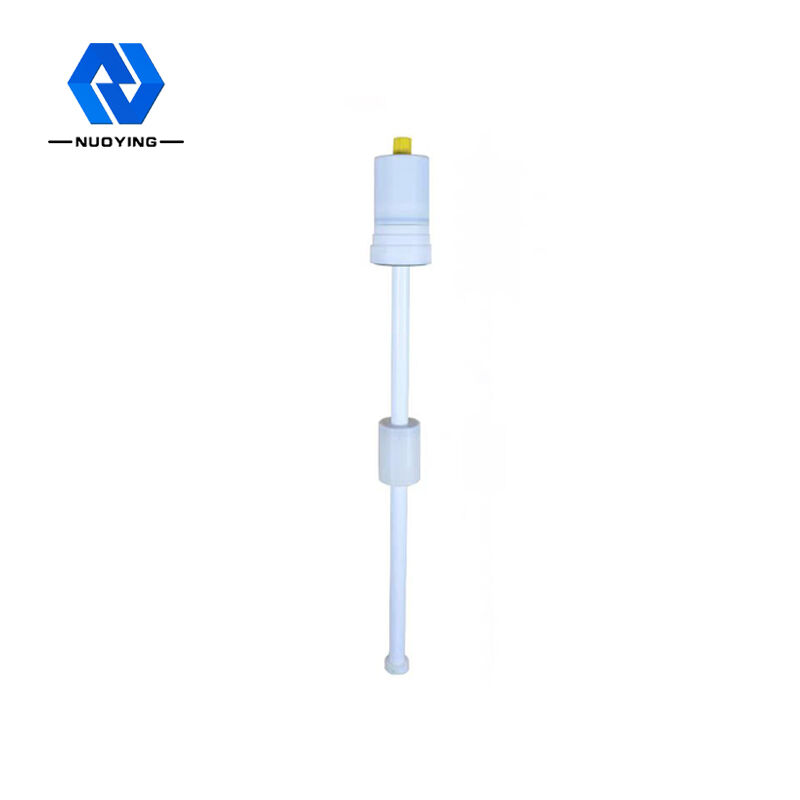

Transmetteur de niveau magnétostrictif HART 4-20 mA pour la pétrochimie

Transmetteur de niveau magnétostrictif HART 4-20 mA pour la pétrochimie

Nom De Marque:	NUOYINGJIAYE
Numéro De Modèle:	Le montant de l'impôt sur le revenu
Nombre De Pièces:	PCs 1
Prix:	Please Contact Me
Conditions De Paiement:	T/T
Capacité à Fournir:	mois de 1000 PCs pré

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

Application typique:

Mesure du niveau de liquide, etc.

Détails de l'emballage:

Le montant de l'impôt sur le revenu

matériau flottant:

F4, PP, 304, PTFE (en option)

Qualité antidéflagrante:

ExdIICT6Gb (voir le certificat)

Connexion au processus:

Fil, bride, support (facultatif)

Température du processus:

-40~+200℃

Transformation de la pression:

-0,1 à 10,0 MPa

Plage de mesure:

Le type de câble: 25 m

Détails d'emballage:

carton, 40cm×30cm×30cm

Capacité d'approvisionnement:

mois de 1000 PCs pré

Mettre en évidence:

Indicateur de niveau magnétostrictif de boule de flotteur

Indicateur de niveau de flotteur magnétique liquide

jauge de niveau magnétique

Description du produit

Nuoying NYCZ500Capteur de niveau de liquide magnétostrictif Aperçu

Paramètres du produit

Application typique	Mesure du niveau de liquide
Matériau de l'antenne	304, 316L (en option)
Plage de mesure	0-50 à 5000 mm (type câble : 25 m)
Alimentation	24 VDC (deux fils, quatre fils)
Température du milieu	-40 à +200 °C
Pression du procédé	-0,1 à 2,0 MPa
Raccordement au procédé	Filetage, bride, support (en option)
Sortie de signal	4...20mA/HART/RS485/Modbus...

Description du produit

Principe de fonctionnement du capteur de niveau de liquide magnétostrictif NYCZ500

Le principe de fonctionnement du capteur de niveau magnétostrictif est illustré dans la figure. Le produit se compose principalement d'une tige de mesure, d'un compartiment électronique et d'une boule flottante sans contact sur la tige de mesure. La tige de mesure est équipée d'un fil magnétostrictif (fil d'onde guidée), et la tige est constituée d'un tube en acier inoxydable non magnétique, qui protège très bien le fil d'onde guidée. Lorsque le capteur de niveau magnétostrictif fonctionne, le générateur d'impulsions dans le compartiment électronique envoie une impulsion de départ. Lorsque cette
impulsion de départ se propage dans le fil d'onde guidée, elle génère un champ magnétique rotatif qui avance dans la direction du fil d'onde guidée. Cette onde mécanique se propage dans deux directions, l'onde mécanique qui atteint l'extrémité de la tige de mesure est absorbée par l'amortisseur, l'onde mécanique qui retourne vers le compartiment électronique est détectée par le mécanisme de captage d'énergie installé dans le compartiment électronique et convertie en une impulsion de courant correspondante, et le mécanisme de captage d'énergie
calcule ensuite la différence de temps entre les deux impulsions pour mesurer avec précision la hauteur du niveau de liquide mesuré.

Caractéristiques de conception du capteur de niveau de liquide magnétostrictif NYCZ500

1. Applicabilité plus large, une variété de formes de sondes, une variété de formes de raccordement au procédé, une variété de matériaux de production, conception personnalisable ;
2. Fiabilité : Comme le capteur de niveau magnétostrictif adopte le principe de l'onde guidée, il n'y a pas de pièces mobiles mécaniques, donc pas de friction, pas d'usure. L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable, et le milieu de mesure est sans contact, le capteur fonctionne de manière fiable, longue durée de vie.
3. Haute précision : Comme le capteur de niveau magnétostrictif fonctionne avec une impulsion d'onde guidée, le déplacement mesuré est déterminé en mesurant le temps de l'impulsion de départ et de l'impulsion de fin, donc la précision de mesure est élevée et la résolution est meilleure que 0,01 % FS, ce qui est difficile à atteindre avec d'autres capteurs.
4. Bonne sécurité : Le capteur de niveau magnétostrictif a des performances antidéflagrantes élevées, est intrinsèquement sûr, sûr à utiliser, particulièrement adapté à la mesure de produits chimiques et de liquides inflammables. Pas besoin d'ouvrir le couvercle du réservoir lors de la mesure, évitant ainsi l'insécurité de la mesure manuelle.
5. Le capteur de niveau magnétostrictif est facile à installer et simple à entretenir : Le capteur de niveau magnétostrictif est généralement installé via l'orifice existant en haut du réservoir, particulièrement adapté à l'installation de réservoirs de stockage souterrains et de réservoirs déjà en service, et ne peut pas affecter la production normale pendant le processus d'installation.

Domaines d'application du capteur de niveau de liquide magnétostrictif NYCZ500

1. Mesure et contrôle de niveau dans le domaine industriel
2. Mesure et contrôle de niveau de réservoir
3. Contrôle du niveau de liquide dans les procédés chimiques
4. Contrôle du niveau de liquide des réservoirs pharmaceutiques
5. Contrôle des réservoirs de produits alimentaires et de boissons
6. Surveillance du niveau d'eau des barrages
7. Traitement de l'eau potable et des eaux usées
8. Mesure et contrôle de l'interface huile-eau
9. Système de gestion de la mesure des stations-service
10. Autres mesures et contrôles de niveau de liquide...
