Détails sur le produit:
|
Application typique: | mesure de niveau liquide | Matériel d'antenne: | 304, 316L (facultatifs) |
---|---|---|---|
Chaîne de mesure: | 0-50~5000mm (type de câble : 25m) | Alimentation d'énergie: | 24VDC (deux ligne, ligne quatre), 220VAC |
La température de processus: | -40~+200℃ | Pression de processus: | -0.1~10.0MPa |
Connexion de processus: | Filetez, bridez, encadrez (facultatif) | Sortie de signal: | 4… 20mA/HART/RS485… |
Surligner: | Émetteur de niveau magnétique liquide,Jauge de niveau d'homéothermie,Émetteur de niveau magnétique 20mA |

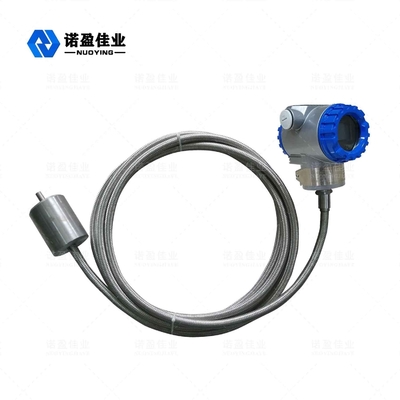

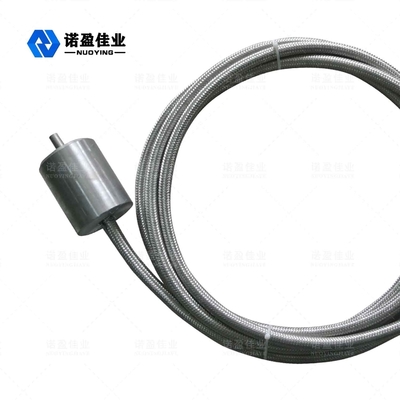

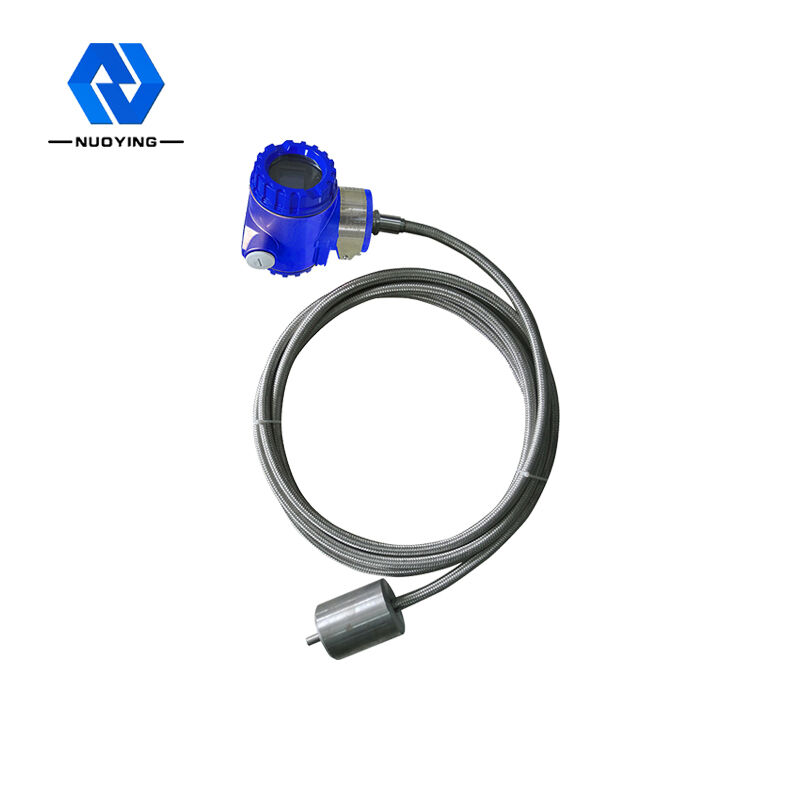

mètre de niveau liquide magnétostrictif du liquide NYCZ500 de 20mA Homoeothermy
Principe de fonctionnement liquide magnétostrictif du mètre NYCZ500 de niveau
Le principe de travail du mètre de niveau magnétostrictif est montré dans la figure. Le produit se compose principalement d'une tige de mesure, d'un compartiment électronique et d'une boule de flottement de non contact sur la tige de mesure. La tige de mesure est équipée du fil magnétostrictif (fil de guide d'ondes), et la tige est faite de tube non magnétique d'acier inoxydable, qui protège le fil de guide d'ondes très bien. Quand les travaux de niveau magnétostrictifs de mètre, le générateur d'impulsion dans le compartiment électronique envoie une impulsion commençante. Quand cette impulsion commençante est transmise dans le fil de guide d'ondes, elle produit d'un champ magnétique de rotation qui avance en direction du fil de guide d'ondes. Cette onde mécanique propage dans deux directions, l'onde mécanique qui atteint l'extrémité de la tige de mesure est absorbée par l'amortisseur, l'onde mécanique qui voyage de nouveau à la direction de la poubelle électronique est sentie par le mécanisme de collecte d'énergie installé dans la poubelle électronique et converti en impulsion actuelle correspondante, et le mécanisme de collecte d'énergie calcule alors la différence de temps entre les deux impulsions pour mesurer exactement la taille du niveau liquide mesuré.
Caractéristique de conception liquide magnétostrictive du mètre NYCZ500 de niveau
1. Une applicabilité plus large, un grand choix de formes de sonde, un grand choix de formes de processus de connexion, un grand choix de matériaux de production, peut être conception adaptée aux besoins du client ;
2. Fiabilité : Car le mètre de niveau magnétostrictif adopte le principe de guide d'ondes, il n'y a aucune pièce mobile mécanique, tellement là n'est aucun frottement, aucun usage. Le convertisseur entier est enfermé dans un tube d'acier inoxydable, et le travail de non contact de mesure et fiable moyen de capteur, longue durée.
3. De grande précision : Puisque le mètre magnétostrictif de niveau fonctionne avec l'impulsion de guide d'ondes, le déplacement mesuré est déterminé en mesurant la période de l'impulsion commençante et de l'impulsion de fin, ainsi l'exactitude de mesure est haute et la résolution est meilleure que 0.01%FS, qui est difficile de réaliser l'exactitude avec d'autres capteurs.
4. Bonne sécurité : Le mètre de niveau a la représentation anti-déflagrante élevée, d'une sécurité inhérente magnétostrictif, sûr pour employer, particulièrement appropriée pour la mesure des matériaux chimiques et des liquides inflammables. Aucun besoin d'ouvrir le couvercle du réservoir en mesurant, évitant l'insécurité de la mesure manuelle.
5. Il est facile installer mètre de niveau magnétostrictif et simple pour maintenir : Le mètre de niveau magnétostrictif est généralement installé par l'orifice existant en haut du réservoir, particulièrement approprié à l'installation des cuves de stockage au fond et des réservoirs déjà en fonction, et ne peut pas affecter la production normale pendant la procédure d'installation.
Paramètres techniques liquides magnétostrictifs du mètre NYCZ500 de niveau
Application typique | Mesure de niveau liquide |
Forme d'antenne | De type sondeur, type de câble |
Matériel d'antenne | 304, 316L (facultatifs) |
Chaîne de mesure | 0-50~5000mm (type de câble : 25m) |
Exactitude de mesure | <0.25% (Range<20m) |
Angle de mesure | 10° |
Alimentation d'énergie | 24VDC (deux ligne, ligne quatre), 220VAC |
La température de processus | -40~+200℃ |
Pression de processus | -0.1~10.0MPa |
Connexion de processus | Filetez, bridez, encadrez (facultatif) |
Sortie de signal | 4… 20mA/HART/RS485… |
Travail actuel | 4… 20mA |
Caractéristique de charge | Résistance de charge maximum 600Ω pour la sortie actuelle ; résistance de charge maximum 2mA pour la sortie de tension |
Temps de réponse | 0.2-5ms |
Niveau de protection | IP65, IP67, IP68 (facultatifs) |
Catégorie anti-déflagrante | ExiaCT6Ⅱ GA ; Ⅱ CT6 gigaoctet d'Exia |
Champ liquide magnétostrictif d'application du mètre NYCZ500 de niveau
1. Mesure et contrôle sur le terrain industriels
2. Mesure et contrôle de niveau de réservoir
3. Contrôle de niveau liquide dans le processus chimique
4. Contrôle de niveau liquide de réservoir pharmaceutique
5. Contrôle de réservoir de nourriture et de boisson
6. Surveillance de niveau d'eau de barrage
7. Eau potable et traitement des eaux usées
8. mesure et contrôle d'interface de la Huile-eau
9. Système de gestion régulateur de station service
10. L'autres mesure de niveau liquide et contrôle…
