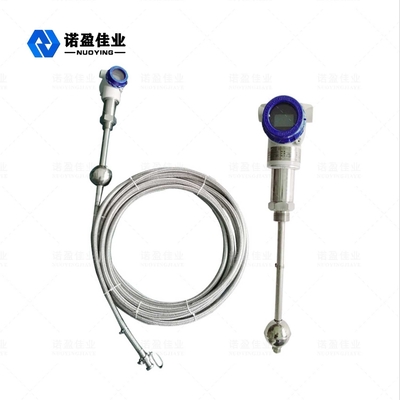

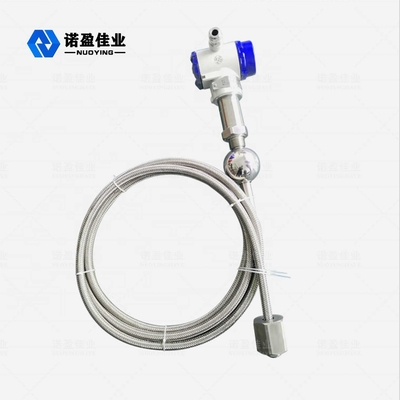

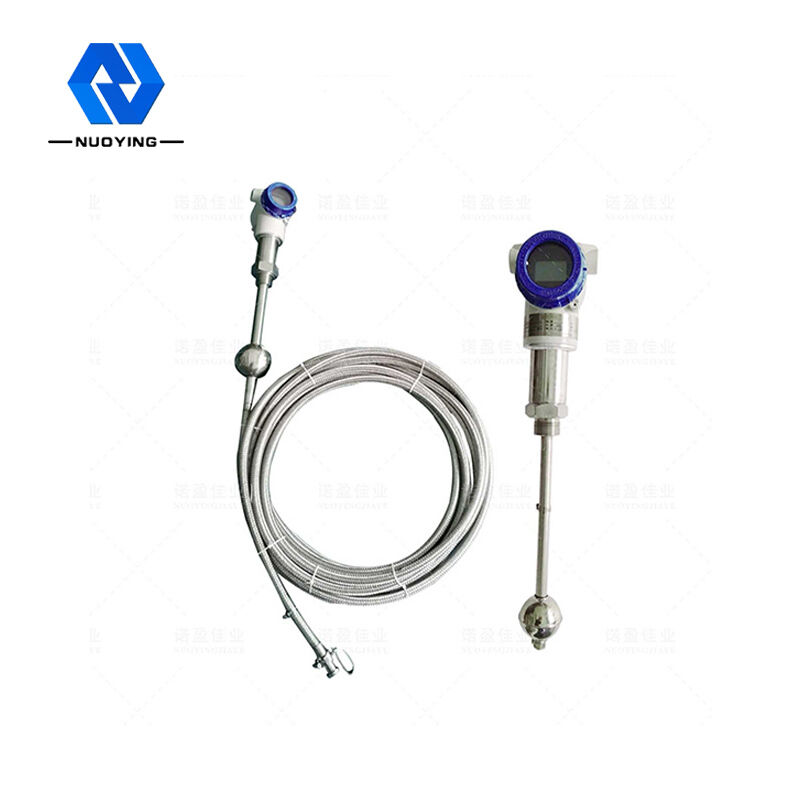

Jauge de niveau magnétostrictive 25m IP67 Montage par bride à filetage à deux fils

Jauge de niveau magnétostrictive antidéflagrante Jauge de niveau à flotteur Transmetteur de niveau

Indicateur de niveau de liquide magnétostrictif

Liquide magnétostrictifNiveau Mètreen fonctionnement Principe

Le capteur de niveau de liquide magnétostrictif (ci-après dénommé capteur, y compris le type commun et le type antidéflagrant) est utilisé pour la mesure continue du niveau de liquide et de l'interface.En outre, les capteurs de niveau de liquide magnétostrictifs sont également largement utilisés dans divers domaines, notamment la mesure et le contrôle industriels des niveaux de liquide dans divers réservoirs de liquide tels que le pétrole, le stockage de matières premières chimiques, les procédés industriels, la biochimie, la médecine, les aliments et boissons, les réservoirs gestion et stockage souterrain des stations-service, niveau d'eau des barrages, surveillance du niveau d'eau des réservoirs et traitement des eaux usées, etc.

La jauge de niveau magnétostrictive se compose de trois parties : tige de sonde, unité de circuit et flotteur.Pour mesurer, l'unité de circuit génère des impulsions de courant qui parcourent la ligne magnétostrictive et génèrent un champ magnétique circulaire.Un flotteur est disposé à l'extérieur de la tige de sonde, et le flotteur monte et descend le long de la tige de sonde avec le changement de niveau de liquide.Le flotteur génère en même temps un champ magnétique car il est équipé d'un ensemble d'aimants permanents.Lorsque le champ magnétique actuel rencontre le champ magnétique du flotteur, il produit une impulsion de « torsion » ou de « retour ».La différence de temps entre l'impulsion "de retour" et l'impulsion de courant est convertie en signaux d'impulsion pour calculer la position réelle du flotteur et mesurer le niveau de liquide.

Liquide magnétostrictifNiveauMètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Liquide magnétostrictif Niveau MètreCaractéristiques de conception

• Plus largement applicable, il existe une variété de formes de sondes, une variété de fbrms de connexion de processus, une variété de matériaux de fabrication, une conception personnalisable.
• Haute fiabilité : parce que la jauge de niveau de liquide magnétostrictive utilise le principe du guide d'ondes, pas de pièce mobile mécanique, donc pas de frottement, pas d'usure.L'ensemble du convertisseur est enfermé dans un tube en acier inoxydable et n'est pas en contact avec le fluide de mesure.Le capteur fonctionne de manière fiable et a une longue durée de vie.
• Haute précision : parce que le compteur de niveau de liquide magnétostrictif utilise des impulsions de guide d'ondes pour déterminer le déplacement mesuré en mesurant le temps entre l'impulsion initiale et l'impulsion de fin, la précision de mesure est élevée et la résolution est meilleure que 0,01 FS, c'est une précision qui est difficile à obtenir avec d'autres capteurs.
• Bonne sécurité: le compteur de niveau de liquide magnétostrictif a des performances antidéflagrantes élevées, une utilisation antidéflagrante à sécurité intrinsèque, une utilisation sûre, particulièrement adaptée aux matières premières chimiques et à la mesure de liquides inflammables.Il n'est pas nécessaire d'ouvrir le couvercle du réservoir pour éviter l'insécurité de la mesure manuelle.
• La jauge de niveau de liquide magnétostrictive est facile à installer et à entretenir : le compteur de niveau de liquide magnétostrictif est généralement installé à travers la buse existante sur le dessus du réservoir.Il est particulièrement adapté à l'installation du réservoir de stockage souterrain et du réservoir de stockage mis en service, et ne peut pas affecter la production normale pendant le processus d'installation.
