Détails sur le produit:
|
| Chaîne de mesure: | 0~6m, 0~25m | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Matériel: | 304,316L (facultatif) | Connexion de processus: | La bride (facultative), a bridé |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | Pression atmosphérique, - 0.1-4MPa, -1~40BAR |
| Mettre en évidence: | Transmetteur de niveau de type magnétique 4MPa,transmetteur de niveau de type magnétique 0.5mm,transmetteur de niveau flottant 4MPa |
||

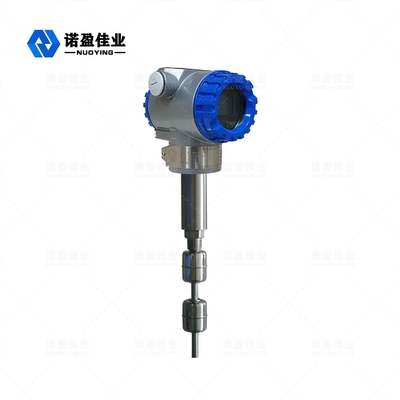

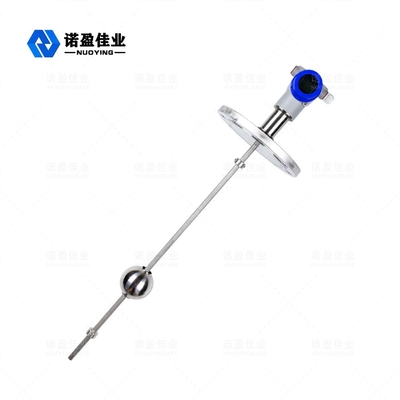

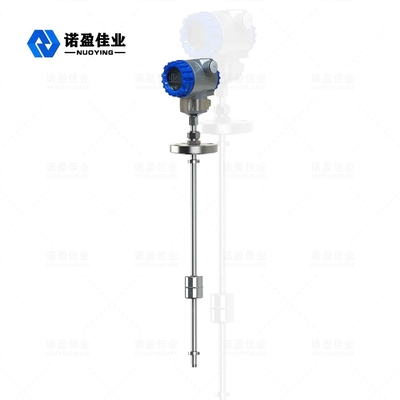

Indicateur de niveau de liquide magnétostrictif
Liquide magnétostrictifNiveau Mètreen fonctionnement Principe
Avec le développement rapide de la science et de la technologie, les hautes et nouvelles technologies ont été largement utilisées dans diverses industries.Les capteurs de niveau de liquide magnétostrictifs de haute technologie sont utilisés dans la mesure du niveau de liquide de divers réservoirs de stockage.Le compteur de niveau de liquide a les caractéristiques d'une haute précision, d'une forte adaptabilité environnementale et d'une installation facile.Par conséquent, il est largement utilisé dans les domaines de mesure du niveau de pétrole, de produits chimiques et d'autres liquides, et a progressivement remplacé d'autres capteurs traditionnels, devenant une mesure de niveau de liquide fine.
Dans l'industrie de la circulation d'huile de produit de CNPC et de Sinopec, la mesure du volume d'huile du réservoir d'huile est principalement effectuée par un réservoir d'escalade manuel et une règle de chute.Utilisez un ruban en acier métrique avec un marteau lourd ou une échelle de mesure, une lecture manuelle des enregistrements, une conversion manuelle des tables, obtenez enfin des données sur l'huile.Cette méthode de mesure a non seulement une intensité de travail élevée, mais présente également des facteurs dangereux et ne peut pas garantir la précision.Certains endroits sont utilisés pour mesurer le niveau de liquide de type pression de silicium capacitif/diffusion, car ce type de capteur zéro dérive grave, grand écart de mesure, la stabilité à long terme est médiocre, pas la bienvenue par les utilisateurs.Certains endroits utilisent également une jauge de niveau à membrane isobare ou une jauge de niveau à flotteur mécanique.Mais comme la jauge de niveau à membrane est affectée par la température et qu'il existe des problèmes de fuite, la jauge de niveau à flotteur mécanique apparaît souvent comme un phénomène de blocage de la bande d'acier, elle n'a donc pas été largement utilisée.
Liquide magnétostrictifNiveauMètreParamètre technique
| Applications | niveau de liquide |
| Plage de mesure |
Sonde : 0-50~6000mm Câble : 25m |
| Précision | ±0.5mm |
| Source de courant | 24VDC ±10% |
| Sortie de signal | 4~20mA / Hart / RS485 |
| Courant de travail | 4~20mA ;20,4 mA |
| Caractéristiques de charge | lors de la sortie de courant, résistance de charge maximale 600 Q sortie de tension, résistance de charge maximale 2mA |
| Température de processus | -40〜130 °C,-40〜250 °C |
| Température ambiante | -40〜80°C |
| Effet de la température | ±0,5 °C |
| Pression de processus | - 0,1 ~ 4,0 MPa |
| Résolution | ±lmm |
| Temps de réponse | 0,2 ms |
| Matériau de la tige | 304/316L (en option) |
| Connexion de processus | Filetage, bride, support de montage (en option) |
| Affichage du site | LCD (en option) |
| Matériau du boîtier | acier inoxydable / aluminium (facultatif) |
| Degré de protection | IP67 |
| Qualité antidéflagrante | Exia IICT6 (facultatif) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Liquide magnétostrictif Niveau MètreCaractéristiques de conception
