NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW

NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW
NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW

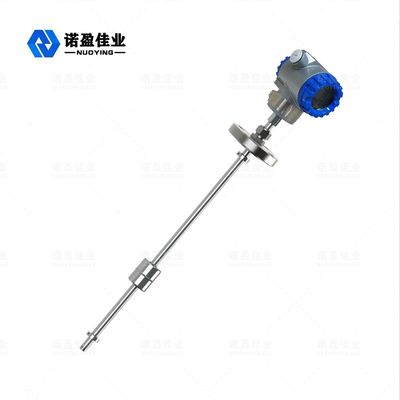

Image Grand :  NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: NUOYINGJIAYE
Certification: Explosion-proof certificate
Numéro de modèle: NYFZ
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $120 to $1000
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 7 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: 300 pièces/pré mois

NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW

description de
Chaîne de mesure: 50 〜 5000mm Matériel: 304,316L (facultatif)
Alimentation d'énergie: 24VDC (15-35V) Catégorie de protection: Instrument IP67, IP67 d'affichage
Température de fonctionnement: -40 °C du 〜 120 Pression de processus: Pression atmosphérique, 0-16MPa
Sortie de signal: 4~20mA/Hart/RS485… Exactitude: ±1%F.S
Mettre en évidence:

Transmetteur de niveau à flotteur magnétique SS304

,

transmetteur de niveau à flotteur magnétique 720 mW

,

transmetteur de niveau à flotteur 720 mW

NYFZ Transmetteur de niveau à flotteur magnétique Mesure de niveau de liquide

Indicateur de niveau à flotteur magnétique



Flotteur magnétiqueNiveau Mètreen fonctionnement Principe



Le compteur de niveau de liquide magnétique utilise le flotteur magnétique annulaire vers le haut ou vers le bas avec le niveau de liquide pour que l'émetteur dirige l'aspiration du tube à ressort sec dans la tige de mesure, convertit le niveau de liquide en signal d'hydroxylamine de sortie d'électrorésistance correspondant, puis installe le module de circuit de transmission intégré dans la boîte de jonction.Le signal de résistance est converti en une sortie de signal standard 4 ^ 2OmA à deux fils, et le compteur de niveau de liquide maglev fournit également l'affichage numérique LED de terrain pour mesurer le niveau de liquide.Les produits de la série NYFZ-X sont standard, anticorrosifs et antidéflagrants.



Basé sur le principe de la flottabilité et du couplage magnétique, la jauge de niveau de liquide maglev est équipée d'un groupe de tubes à ressort sec et de résistances précises dans le tube de détection.Lorsque le flotteur magnétique monte et descend le long du tube de détection avec la variation du niveau de liquide, la résistance de sortie du tube à essai est modifiée en connectant tour à tour le tube à ressort sec au niveau du liquide.Le module de circuit de conversion dans la boîte de jonction convertit la valeur de résistance en sortie de courant 4〜20mA.



MagnétiqueFlotter NiveauMètreParamètre technique



Plage de mesure 50〜5000mm
Précision de mesure ±1 % PE
Source de courant 24 Vcc (15-35 V)
Sortie de signal 4~20mA/Hart/RS485...
Densité moyenne 500〜2000kg/m³
Consommation électrique des instruments 720mW
Température de processus : -40 〜120 °C
Pression de processus -0.1 〜1.6 MPa 〜-0.1 〜2.5MPa
Connexion de processus bride (facultatif)
Affichage de champ LCD (en option)
Classe de protection IP65
Qualité antidéflagrante : Exia IICT6 (facultatif)



 Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!



Flotteur magnétique Niveau MètreCaractéristiques de conception



  • Structure simple, fonctionnement solide et fiable, stable.
  • Affichage en rouge indiquant le niveau de liquide, intuitif, accrocheur et facile à lire
  • Une variété de formes d'installation, une variété de formes de connexion peuvent être sélectionnées.
  • La plage de mesure est large et l'ensemble du processus de mesure n'a pas de zone aveugle.
  • Mesure continue du niveau de liquide de divers liquides et milieux à haute température, haute pression, corrosifs et inflammables et explosifs.
  • Le moniteur est complètement isolé du milieu mesuré, sûr et fiable.
  • Conception professionnelle pour une pression et une température spéciales



Flotteur magnétiqueNiveauExigence d'installation du compteur



  • Avant l'installation, vérifiez si l'anneau de limitation du flotteur est desserré sous le tuyau de détection, par exemple en le desserrant avec une clé pour empêcher le flotteur de glisser pendant l'utilisation ;
  • L'installation doit être verticale pour garantir que le flotteur magnétique peut se déplacer librement de haut en bas dans le tube à essai
  • Évitez la conductivité magnétique autour du tube de détection, sinon cela affectera directement le fonctionnement normal du compteur de niveau de liquide ;
  • Pour faciliter la mise à l'échelle des supports, l'instrument doit être nettoyé régulièrement pour éviter de bloquer le flotteur et d'affecter la mesure
  • Les méthodes d'installation spécifiques sont les suivantes :
  • Méthode 1 : usinage du trou d'installation sur le couvercle de la bride et rotation directement dans le compteur de niveau de liquide maglev, comme illustré à la figure 1 ;
  • Méthode 2 : indicateur de niveau à maglev fixe avec support de capteur et écrou de blocage.Cette méthode convient à la mesure du niveau de liquide d'un réservoir ouvert, comme illustré à la figure 2
  • Méthode 3 : un trou de filetage G2 est traité sur le couvercle du réservoir, ce qui est pratique à mettre dans la boule flottante, comme illustré à la figure 3 ;
  • Méthode 4 : la longueur de la tige de mesure peut être ajustée en fonction de la hauteur du niveau de liquide en utilisant la tête de raccordement mobile, comme illustré à la figure 4



NYFZ SS304 Transmetteur de niveau à flotteur magnétique 50-5000mm 720mW 0



Flotteur magnétiqueNiveauChamp d'application du compteur



Le compteur de niveau Maglev convient à l'affichage du niveau de liquide sur les conteneurs de produits chimiques, de pétrole et d'autres équipements industriels.À l'heure actuelle, il a été largement utilisé dans les industries pétrolière, chimique, métallurgique, énergétique, alimentaire, pharmaceutique, papetière et autres de mesure et de contrôle du niveau de liquide.
