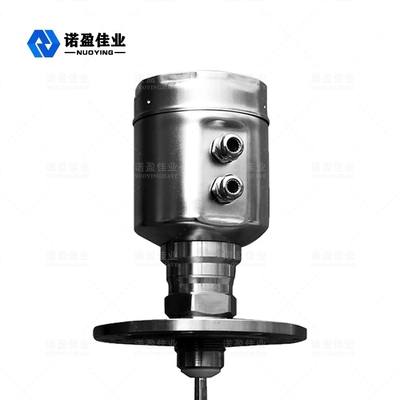

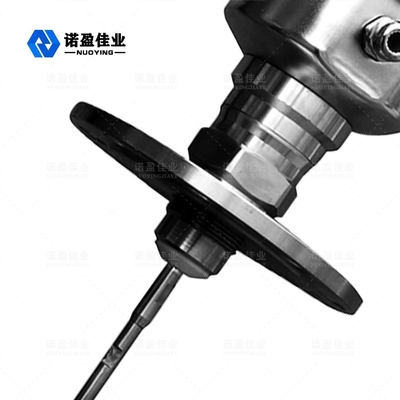

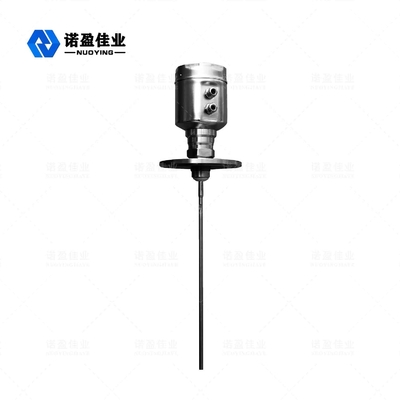

NYRD702 (acier inoxydable) Onde guidée 1,8 GHz Radar Niveau Mètre
Le transmetteur de niveau radar à ondes guidées est un transmetteur de niveau basé sur le principe de la réflexion dans le domaine temporel (TDR).L'impulsion électromagnétique de la jauge de niveau radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Une partie de l'impulsion du mesureur de niveau est réfléchie pour former un écho et revenir à l'émetteur d'impulsions le long du même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Paramètres |
Fréquence : 100 MHZ-1,8 GHZ Plage de mesure :-câble : 0-30 m ;tige, coaxiale : 0-6 m Répétabilité : ± 3mm Résolution : 1 mm Échantillonnage : écho 55 échantillons/s Vitesse de réponse : 0,2 s (selon l'utilisation réelle) Signal de courant de sortie : 4-20 mA Précision : <0,1 % |
| Interface de Communication | Protocole de communication HART |
| Connexion de processus |
G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 ~ 40 bars |
| Pouvoir |
Alimentation : 24VDC (± 10%), tension d'ondulation : 1Vpp Consommation électrique : 22,5 mA maximum |
| Conditions environnementales | température -40 ℃ ~ +80 ℃ |
| Degré de protection du boîtier | IP68 |
| Niveaux d'explosion | EXiaIICT6 |
| Alimentation de l'instrumentation et connexion des câbles de sortie de signal |
Partage d'un câble blindé à deux conducteurs Entrée de câble : 2 M20 × 1,5 (le diamètre des câbles de 5 à 9 mm) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Radar Niveau Mètreen fonctionnement Principe
Le radar à ondes guidées est le type d'instrument de mesure basé sur le principe du voyage dans le temps.L'onde radar se déplace à la vitesse de la lumière et son temps de parcours peut être converti en un signal de niveau par les composants électroniques.La sonde émet des impulsions à haute fréquence qui se propagent le long du câble, et les impulsions sont réfléchies lorsqu'elles rencontrent la surface du matériau et reçues par le récepteur à l'intérieur du compteur.Le signal de distance est ensuite converti en signal de niveau.
Radar Niveau MètreExigences d'installation
Mesurerement Range
Symbole explanation:
H---- Plage de mesure
L---- Distance du réservoir vide
B---- La zone aveugle en haut
E---- La distance minimale entre la sonde et la paroi du réservoir
La zone aveugle fait référence à la distance minimale entre le niveau le plus élevé de la surface du matériau et le point de référence de mesure.
La zone aveugle inférieure fait référence à la distance près du bas du câble qui ne peut pas être mesurée avec précision.
La distance effective est celle entre la zone aveugle supérieure et la zone aveugle inférieure.
Noter:Ce n'est que lorsque le niveau de matériau se situe entre les zones aveugles supérieure et inférieure qu'une mesure fiable du niveau de matériau peut être garantie.
Guide d'installation
Le guide d'installation ci-dessous s'applique aux sondes à câble et à tige pour la mesure de particules solides et de liquides.Les sondes tubulaires coaxiales ne conviennent que pour les objets liquides.
Position d'installation :
