Détails sur le produit:
|
| Chaîne de mesure: | 6m | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Matériel: | 304,316L (facultatif) | Montage de la méthode: | support de bride ou support de fil |
| Catégorie de protection: | Instrument IP67 d'affichage | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA/HART/RS485/Modbus | Fréquence: | 100MHZ-1.8GHZ |
| Mettre en évidence: | Transmetteur de niveau GWR 24VDC,transmetteur de niveau GWR 4-20mA,transmetteur en ligne GWR |
||

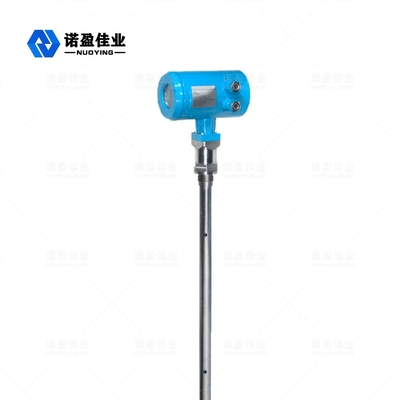

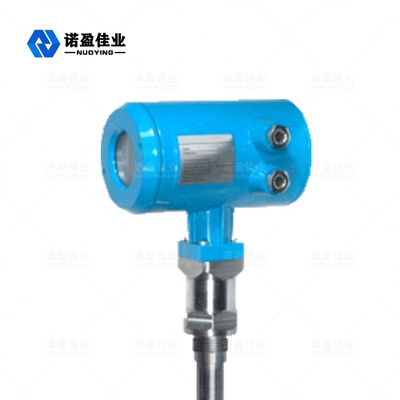

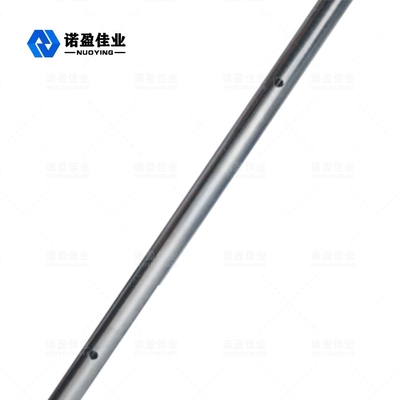

Onde guidée NYRD704 1,8 GHz Radar Niveau Mètre
Le transmetteur de niveau radar à ondes guidées est un transmetteur de niveau basé sur le principe de la réflexion dans le domaine temporel (TDR).L'impulsion électromagnétique de la jauge de niveau radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Une partie de l'impulsion du mesureur de niveau est réfléchie pour former un écho et revenir à l'émetteur d'impulsions le long du même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Paramètres |
Fréquence : 100 MHZ-1,8 GHZ Plage de mesure :-câble : 0-30 m ;tige, coaxiale : 0-6 m Répétabilité : ± 3mm Résolution : 1 mm Échantillonnage : écho 55 échantillons/s Vitesse de réponse : 0,2 s (selon l'utilisation réelle) Signal de courant de sortie : 4-20 mA Précision : <0,1 % |
| Interface de Communication | Protocole de communication HART |
| Connexion de processus |
G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 ~ 40 bars |
| Pouvoir |
Alimentation : 24VDC (± 10%), tension d'ondulation : 1Vpp Consommation électrique : 22,5 mA maximum |
| Conditions environnementales | température -40 ℃ ~ +80 ℃ |
| Degré de protection du boîtier | IP68 |
| Niveaux d'explosion | EXiaIICT6 |
| Alimentation de l'instrumentation et connexion des câbles de sortie de signal |
Partage d'un câble blindé à deux conducteurs Entrée de câble : 2 M20 × 1,5 (le diamètre des câbles de 5 à 9 mm) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Radar Niveau MètreExigences d'installation
Guide d'installation
Le guide d'installation suivant est adapté à celui des sondes câble et tige pour la mesure de particules solides et liquides.La sonde tubulaire coaxiale est appliquée uniquement sur l'objet liquide.
Position d'installation :
Essayez de rester à l'écart de la sortie et de l'entrée.
Le compteur ne doit pas toucher la paroi interne du réservoir pour les réservoirs métalliques et les réservoirs en plastique.S'il s'agit d'un réservoir métallique, l'indicateur de niveau de matériau ne doit pas être installé au centre du réservoir.
Il est proposé d'installer à 1/4 du diamètre du silo.
Les sondes de type câble ou tige doivent rester à une distance d'au moins 30 cm de la paroi du réservoir.
Le fond de la sonde doit être à environ 30 mm du fond du réservoir.
La sonde doit rester à une distance d'au moins 200 mm des obstacles à l'intérieur du réservoir.
Le capteur peut être installé au centre du haut du réservoir, si le fond du récipient est un cône, de sorte que la mesure peut être prise au fond du réservoir.
L'image de droite montre le schéma d'installation du radar à tige, principalement utilisé pour la mesure de niveau de liquide.
Caractéristiques:
Peut mesurer un matériau dont la constante diélectrique est supérieure ou égale à 1,4.
Généralement utilisé pour mesurer le matériau dont la viscosité est inférieure ou égale à 500 cst et moins susceptible de produire de l'adhérence.
La portée maximale du radar de type tige peut atteindre 6 m.
Avoir une forte capacité d'inhibition de la vapeur et de la mousse afin que la mesure ne soit pas affectée.
La méthode de mesure à double tige peut être prise pour le matériau liquide dont la constante diélectrique est relativement faible afin de garantir la bonne précision de mesure.
La force de traction appliquée au câble
Lors de la charge et de la décharge, le matériau génère une force de traction vers le bas sur le câble, qui est déterminée par les facteurs suivants :
Guide d'installation pour la mesure de liquide
Le guide d'installation ci-dessous s'applique aux sondes à tige et à câble.La mesure de la sonde tubulaire n'est pas liée à la méthode d'installation.
Obstacles dans le réservoir
Suppression des interférences
Installation standard liquide
La sonde tubulaire est la meilleure solution pour le milieu dont la viscosité est inférieure ou égale à 500cst et qui n'est pas facile à adhérer.Les fonctionnalités sont les suivantes :
