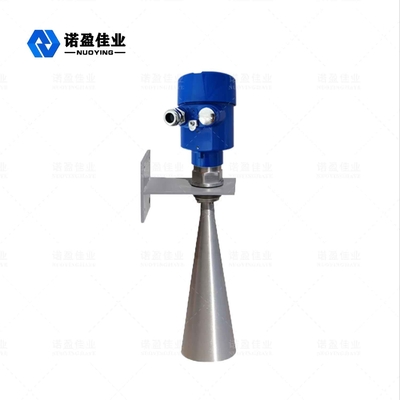

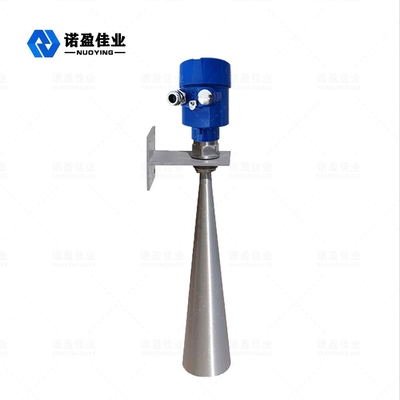

capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar

capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar
capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar

Image Grand :  capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: NUOYINGJIAYE
Certification: Explosion-proof certificate
Numéro de modèle: NYRD-SL
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $400 to $1800
Détails d'emballage: 60cm×30cm×30cm
Délai de livraison: 7 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: mois de 500 PCs pré

capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar

description de
Exactitude: 1.5-3mm Alimentation d'énergie: Énergie 24VDC solaire
Gamme: 80m Connexion de processus: Installation de parenthèse
La température de processus: -40~80℃ Température de fonctionnement: -40~80℃
Sortie de signal: HART/RS485/Modbus… Puissance: 3W
Surligner:

Émetteur de niveau de radar à haute fréquence

,

Émetteur de niveau 20ma RS485 de radar

,

Capteur de niveau de réservoir du radar RS485

mètre de niveau de radar de 26GHz NYRD-SL

Le mètre de niveau de radar de NYRD-SL, également connu sous le nom de radar de niveau d'eau, est un appareil électronique qui emploie électromagnétique salue pour détecter des cibles. Sa fonction principale est d'effectuer la surveillance de garde de l'eau, le traitement des eaux usées et l'avertissement d'inondation. Le principe de mesure principal est d'envoyer l'impulsion de radar de l'antenne de détection de niveau d'eau de radar, qui reçoit l'impulsion s'est reflétée de retour de la surface et des disques de l'eau le temps T. Puisque la vitesse C de propagation de l'onde électromagnétique est une constante, la distance D à la surface de l'eau peut être obtenue.

Paramètre technique de mètre de niveau de radar

Application typique Niveau d'eau de surveillance des rivières, des canaux, des canaux et des bancs
Transmettez la fréquence 26GHz
Exactitude 1.5-3mm
Gamme 30m 80m 120m
Matériel d'antenne 304 316L (facultatifs)
Échantillonnage d'écho 100 times/s
La température de processus -40~80℃
Humidité ambiante 0~90%
Résolution 1mm
Connexion de processus Installation de parenthèse
Interface électrique M20×1. 5, ½ « TNP
Sortie de signal 4… 20mA/HART/RS485/Modbus…
Puissance d'approvisionnement 24V C.C de C.C 12V (facultatif)
Puissance 3W
Travail actuel ≤10MA
Classe de protection IP67

Note de : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !

Principe de fonctionnement de niveau de mètre de radar

L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que l'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps pris est presque instantané).

Caractéristiques de conception de niveau de mètre de radar

  • Mission tout temps, principe de réflexion de la micro-onde 26G, capacité anti-parasitage forte
  • Le capteur a une exactitude fiable de 1,5 millimètres
  • sans surveillance
  • Aucun usage mécanique, mesure de non contact, longue durée, entretien facile
  • La mesure n'a rien à faire avec la qualité de l'eau et n'est pas affectée en flottant des objets tels que la glace
  • Il n'y a aucun besoin de vague Wells et d'aucun impact sur l'écoulement d'eau
  • Collection en ligne continue
  • Énergie solaire
  • La transmission sans fil, aucun besoin de creuser le fossé de câble, canal rayant, plantation d'arbres et toute autre construction de construction n'a aucun impact
  • Coût bas, installation simple et entretien, longue durée

Champ de niveau d'application de mètre de radar

  • Surveillance automatique de niveau de rivière et de niveau de canal ouvert
  • Barrage de réservoir, barrage sous la surveillance de niveau d'eau de queue
  • Surveillance (bonne) de régulation de pression de niveau d'eau de tour
  • Système de contrôle automatique de niveau de marée, approvisionnement en eau urbain, système de contrôle de niveau d'eaux d'égout
capteur de niveau du radar 26GHz de l'émetteur 4-20ma RS485 de réservoir de niveau à haute fréquence de radar 0
