Détails sur le produit:
|
| Chaîne de mesure: | 30m | Type d'antenne: | antenne à hautes températures et à haute pression de câble |
|---|---|---|---|
| Échantillonnage: | échantillons de l'écho 55/s | Connexion de processus: | Installation de bride (facultative) |
| Niveaux d'explosion: | EXiaIICT6 | Température de fonctionnement: | -40~500℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | -0.1-4MPa, -1~40BAR |
| Mettre en évidence: | émetteur de niveau de radar de la vague 1.8GHz guidée,émetteur de niveau de radar de vague guidée de 30m,émetteur de niveau de vague guidée de 30m |
||

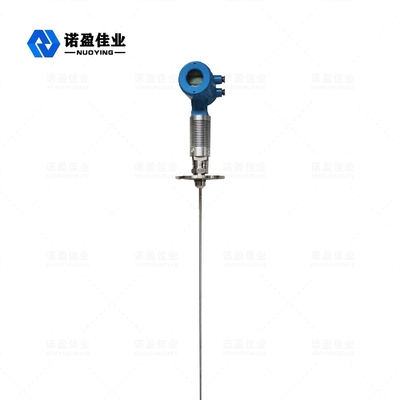

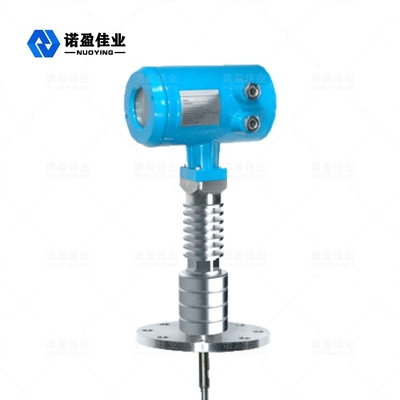

Mètre de niveau de radar de vague guidée de NYRD705 1.8GHz
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Une partie de l'impulsion du mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée.
Paramètre technique de mètre de niveau de radar
| Paramètres |

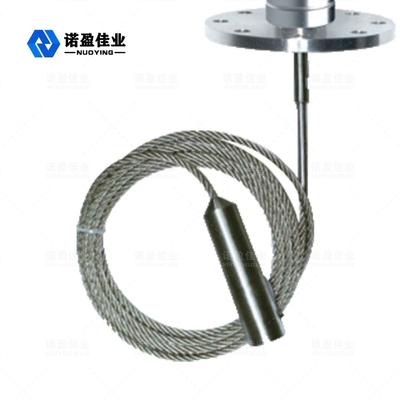

Fréquence : 100MHZ-1.8GHZ Chaîne de mesure : - câble : 0-30m ; tige, coaxiale : 0-6m Répétabilité : ± 3mm Résolution : 1mm Échantillonnage : échantillons de l'écho 55/s Vitesse de réponse : 0.2S (selon l'utilisation réelle) Signal de courant de sortie : 4-20mA Exactitude : <0> |
| Interface de communication | Protocole de transmission de CERF |
| Connexion de processus |
G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 | 40bar |
| Puissance |
Puissance : 24VDC (± 10%), tension d'ondulation : 1Vpp Puissance : 22.5mA maximum |
| Conditions environnementales | ℃ de la température -40 | ℃ +80 |
| Logement de la catégorie de protection | IP68 |
| Niveaux d'explosion | EXiaIICT6 |
| Connexion de fil de sortie d'alimentation et de signal d'énergie d'instrumentation |
Partager un câble protégé parnoyau Entrée de câble : 2 M20 × 1,5 (le diamètre de câbles de 5 - 9mm) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
Le radar de vague guidée est le genre d'instrument de mesure qui est basé sur le principe du voyage de temps. L'onde de radar voyage à la vitesse de la lumière, et son temps de fonctionnement peut être converti en signal de niveau par les composants électroniques. La sonde émet les impulsions à haute fréquence qui écartent le long du câble, et les impulsions sont reflétées de retour quand elles rencontrent la surface du matériau et reçues par le récepteur à l'intérieur du mètre. Le signal de distance est alors converti en signal de niveau.
Entrée
Le signal d'impulsion reflété est conduit le long du câble de nouveau au circuit électronique du mètre, et des processus de microprocesseur ce signal pour identifier l'écho produit par les impulsions de micro-onde sur la surface du matériau. La reconnaissance du signal correct d'écho est faite par le logiciel intelligent. La distance D à la surface du matériau est proportionnelle au voyage T de temps de l'impulsion :
D=C×T/2
là où C est la vitesse de la lumière
Pendant que la distance E du réservoir vide est connue, le niveau L est :
L=E-D
Sortie
Réglé en conséquence à la taille vide E de réservoir (= l'au zéro absolu), à la pleine taille F de réservoir (= le complet) et à quelques paramètres d'application. Les paramètres d'application feront automatiquement l'instrument s'adapter à l'environnement de mesure, correspondant à la sortie de 4 | 20mA.
Mètre de niveau Electricalconnections de radar
◎Tension d'alimentation
(4 ~20) mA/HART (à deux fils)
L'alimentation d'énergie et la part de signal de courant de sortie un câble protégé parnoyau. Référez-vous aux données techniques pour la gamme spécifique de tension d'alimentation. Pour le type d'une sécurité inhérente, une glissière de sécurité doit être ajoutée entre l'alimentation d'énergie et l'instrument.
(4~20) mA/HART (à quatre fils)
L'alimentation d'énergie et le signal actuel sont séparés, et chacune emploie un fil protégé parnoyau. Référez-vous aux données techniques pour la gamme spécifique de tension d'alimentation.
RS485/Modbus
L'alimentation d'énergie et le signal de Modbus sont séparés, et chacune emploie un fil protégé parnoyau. Pour la gamme spécifique de tension d'alimentation voir des données techniques.
