Détails sur le produit:
|

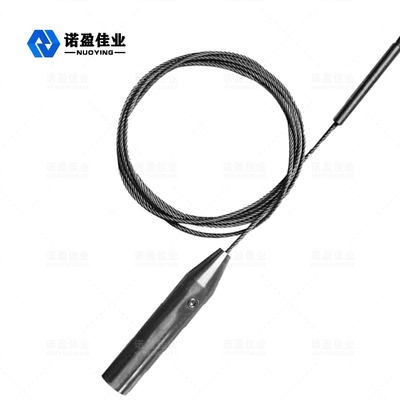

| Chaîne de mesure: | 30m | Type d'antenne: | antenne de câble |
|---|---|---|---|
| Matériel d'antenne: | 304,316L (facultatif) | Montage de la méthode: | support de bride ou support de fil |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | -0.1-4MPa, -1~40BAR |
| Mettre en évidence: | Transmetteur de niveau radar IP67 GWR,transmetteur de niveau radar 316L GWR,capteur de niveau radar guidé IP67 |
||

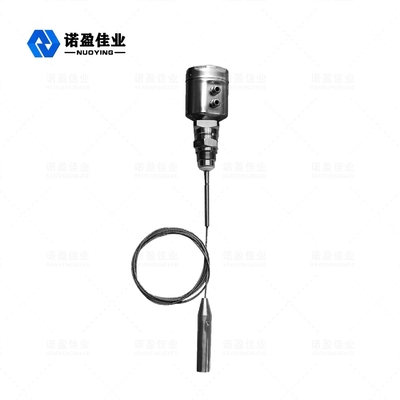

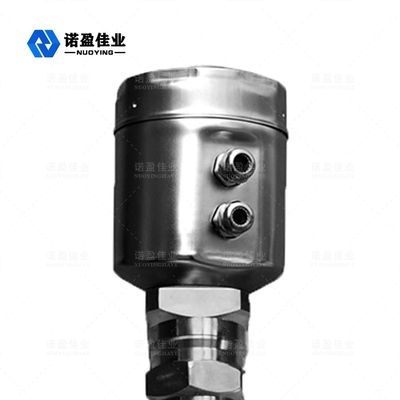

NYRD701 (acier inoxydable) Onde guidée 1,8 GHz Radar Niveau Mètre
Avantages techniques de la jauge de niveau radar à ondes guidées : jauge de niveau radar pour la mesure continue de niveau de liquide, de particules et de boue.La mesure de l'indicateur de niveau radar n'est pas affectée par les changements de milieu, les changements de température, les gaz inertes et la vapeur, la poussière, la mousse, etc. La précision de l'indicateur de niveau radar est de 1 mm, la portée est de 30 mètres, la température élevée de 250 degrés, 40 kg haute pression, l'indicateur de niveau radar est adapté à la zone à risque d'explosion.
La jauge de niveau radar à ondes guidées est une sorte de jauge de niveau basée sur le principe TDR.L'impulsion électromagnétique de la jauge de niveau se déplace à la vitesse de la lumière le long du câble ou de la sonde.Une partie de l'impulsion de la jauge de niveau est réfléchie pour former un écho et revient à l'émetteur d'impulsions par le même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion dans cette période de temps, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Paramètres |
Fréquence : 100 MHZ-1,8 GHZ |
| Interface de Communication | Protocole de communication HART |
| Connexion de processus |

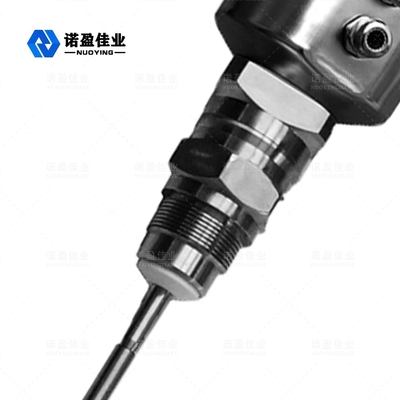

G1-1/2 |
| Pression de processus | -1 ~ 40 bars |
| Pouvoir |
Alimentation : 24VDC (± 10%), tension d'ondulation : 1Vpp |
| Conditions environnementales | température -40 ℃ ~ +80 ℃ |
| Degré de protection du boîtier | IP68 |
| Niveaux d'explosion | EXiaIICT6 |
| Alimentation de l'instrumentation et connexion des câbles de sortie de signal |
Partage d'un câble blindé à deux conducteurs |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Radar Niveau Mètreen fonctionnement Principe
Le radar à ondes guidées est le type d'instrument de mesure basé sur le principe du voyage dans le temps.L'onde radar se déplace à la vitesse de la lumière et son temps de parcours peut être converti en un signal de niveau par les composants électroniques.La sonde émet des impulsions à haute fréquence qui se propagent le long du câble, et les impulsions sont réfléchies lorsqu'elles rencontrent la surface du matériau et reçues par le récepteur à l'intérieur du compteur.Le signal de distance est ensuite converti en signal de niveau.
Contribution
Le signal d'impulsion réfléchi est conduit le long du câble vers le circuit électronique du compteur, et le microprocesseur traite ce signal pour identifier l'écho produit par les impulsions micro-ondes à la surface du matériau.La reconnaissance du signal d'écho correct est effectuée par le logiciel intelligent.La distance D à la surface du matériau est proportionnelle au temps de parcours T de l'impulsion :
D=C×T/2
où C est la vitesse de la lumière
La distance E du réservoir vide étant connue, le niveau L vaut :
L=ED
Sortir
Réglez en conséquence la hauteur du réservoir vide E (= le point zéro), la hauteur du réservoir plein F (= la pleine échelle) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie de 4 ~ 20mA.
Radar Niveau MètreCaractéristiques de conception
Radar Niveau MètreDistance de mesure
Le tableau suivant répertorie la relation entre les différentes catégories du milieu mesuré et la distance de mesure.
| Indice moyen | NSP(ε) | Des particules solides | Liquide | Plage de mesure |
| 1 | 1,4…1,6 | －Gaz de condensation, par exemple N2CO2 | 3 m (se réfère uniquement à la sonde à tige coaxiale) | |
| 2 | 1,6…1,9 |
－Particules de ceinture en plastique |
－Gaz de pétrole liquéfié, par exemple propane |
25m |
| 3 | 1,9…2,5 | －Ciment ordinaire, Plâtre | －Huile minérale, Carburant | 30m |
| 4 | 2.5…4 |
－Céréales, Semences |
－Benzène, Styrène, Toluène |
30m |
| 5 | 4…7 |
－Pierre humide, minerai |
- Chlorobenzène, chloroforme |
30m |
| 6 | >7 |
- Poudre métallique |
- Liquides aqueux |
30m |
