Détails sur le produit:
|
| Chaîne de mesure: | 0~25m | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Matériel: | 304,316L (facultatif) | Connexion de processus: | Bride (facultative) |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~130℃, - 40~250℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | Pression atmosphérique, - 0.1-4MPa, -1~40BAR |
| Surligner: | Capteur de niveau magnétostrictif 24VDC,capteur de niveau magnétostrictif 316L,transmetteur de niveau magnétique IP67 |
||

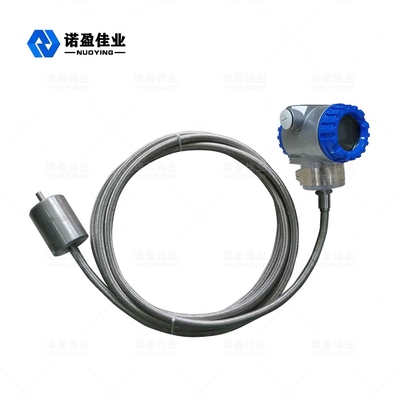

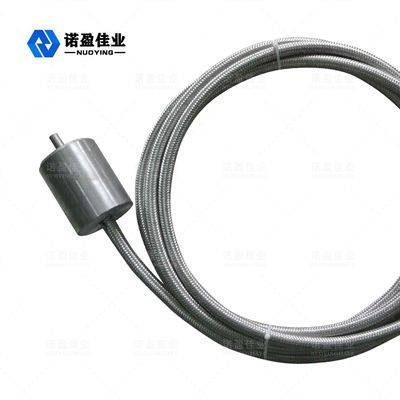

Transmetteur de niveau de compteur de niveau de liquide magnétostrictif de type câble NYCZ
Indicateur de niveau de liquide magnétostrictif
Liquide magnétostrictifNiveau Mètreen fonctionnement Principe
Le principe de la jauge de niveau magnétostrictive est illustré à la figure.Les produits consistent principalement en une tige de mesure, un entrepôt électronique et un flotteur sans contact sur la tige de mesure.La tige est équipée d'un fil magnétostrictif (fil de guide d'ondes), qui est constitué d'un tube en acier inoxydable sans conductivité magnétique.Il protège très bien le fil du guide d'ondes.
Lorsque le compteur de niveau de liquide magnétostrictif fonctionne, le générateur d'impulsions dans la chambre électronique envoie une impulsion initiale qui, lorsqu'elle se déplace à travers le fil guide d'ondes, produit un champ magnétique rotatif se déplaçant le long du fil guide d'ondes.Lorsque le champ magnétique rencontre le champ magnétique permanent dans la sphère du flotteur, un effet magnétostrictif est produit, entraînant une onde mécanique à vitesse constante provoquée par la torsion du fil guide d'ondes.L'onde mécanique se propage dans deux directions, et l'onde mécanique à l'extrémité de la tige est absorbée par l'amortisseur, et l'onde mécanique qui renvoie la direction du bunker d'électrons est détectée par le mécanisme de détection installé dans la chambre électronique et convertie en l'impulsion de courant correspondante.Le mécanisme de détection calcule le temps entre les deux impulsions. La hauteur du niveau de liquide mesuré peut être mesurée avec précision par la différence.
Liquide magnétostrictifNiveauMètreParamètre technique
| Applications | niveau de liquide |
| Plage de mesure |
Sonde : 0-50~6000mm Câble : 25m
|
| Précision | ±0.5mm |
| Source de courant | 24VDC ±10% |
| Sortie de signal | 4~20mA / Hart / RS485 |
| Courant de travail | 4~20mA ;20,4 mA |
| Caractéristiques de charge | lors de la sortie de courant, résistance de charge maximale 600 Q sortie de tension, résistance de charge maximale 2mA |
| Température de processus | -40〜130 °C,-40〜250 °C |
| Température ambiante | -40〜80°C |
| Effet de la température | ±0,5 °C |
| Pression de processus | - 0,1 ~ 4,0 MPa |
| Résolution | ±lmm |
| Temps de réponse | 0,2 ms |
| Matériau de la tige | 304/316L (en option) |
| Connexion de processus | Filetage, bride, support de montage (en option) |
| Affichage du site | LCD (en option) |
| Matériau du boîtier | acier inoxydable / aluminium (facultatif) |
| Degré de protection | IP67 |
| Qualité antidéflagrante | Exia IICT6 (facultatif) |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Liquide magnétostrictif Niveau MètreCaractéristiques de conception
Liquide magnétostrictifNiveauExigence d'installation du compteur
La jauge de niveau magnétostrictive peut être utilisée dans les applications de liquides inflammables, explosifs et corrosifs.La chambre électronique de la jauge de niveau de liquide magnétostrictive est éclaboussée mais non immergée, et le liquide ne doit pas être immergé au-dessus de la base hexagonale.Le flotteur a un sens d'installation et l'hémisphère marqué NC doit être au-dessus du niveau du liquide.La méthode d'installation est la suivante :
Méthode 1 : selon la bride de raccordement ci-dessus, le trou d'installation est traité sur le couvercle de la bride et directement tourné dans le compteur de niveau de liquide magnétostrictif, comme indiqué sur la fig.1;
Méthode 2 : fixation d'un compteur de niveau de liquide magnétostrictif avec support de capteur et écrou de blocage, cette méthode convient à la mesure de niveau de liquide d'un réservoir ouvert, comme illustré à la figure 2 ;
Méthode 3 : usinage d'un trou de filetage G2 sur le couvercle du réservoir pour plus de commodité Placer le flotteur, comme indiqué sur la figure 3 ;
Méthode 4 : la longueur de la tige de mesure peut être ajustée en fonction de la hauteur du niveau de liquide en utilisant.
Liquide magnétostrictifNiveauConnexion électrique du compteur
la tête de raccordement mobile, comme illustré à la figure 4
◎La position zéro de sortie du compteur de niveau de liquide magnétostrictif est d'un côté à l'extrémité de la tige et la position de sortie de gamme complète est sur le côté de l'entrepôt électronique.
◎La ligne de blindage de l'émetteur doit éviter une alimentation électrique élevée, une source de signal RF et d'autres lignes de transmission bruyantes.
Le blindage du câble doit rester intact et connecté.
