| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD701 |
| Nombre De Pièces: | 1 pcs |
| Prix: | $450 to $1700 /pcs |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pcs/ pre month |

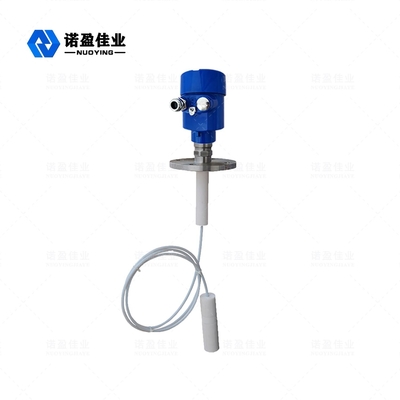

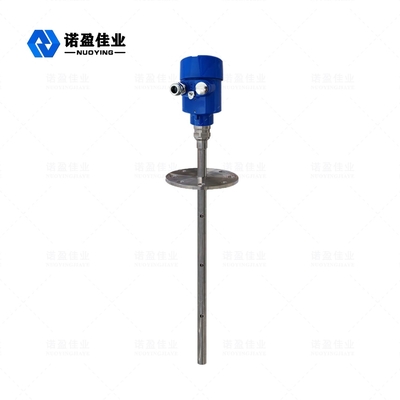

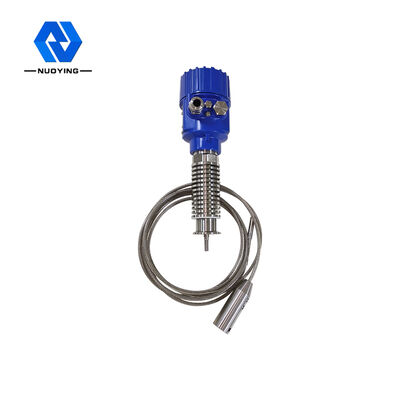

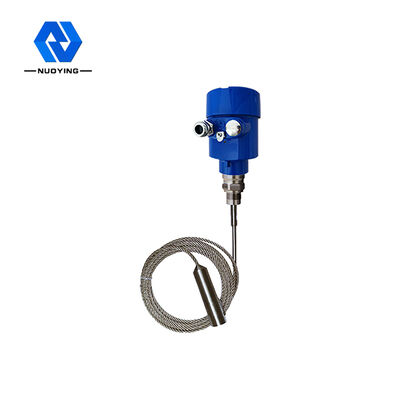

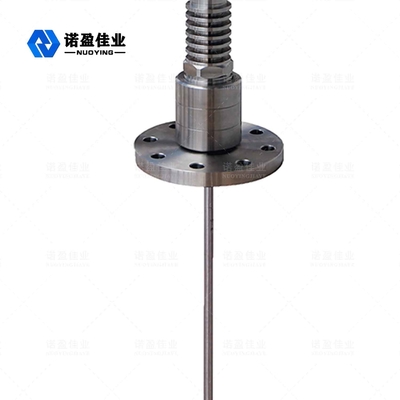

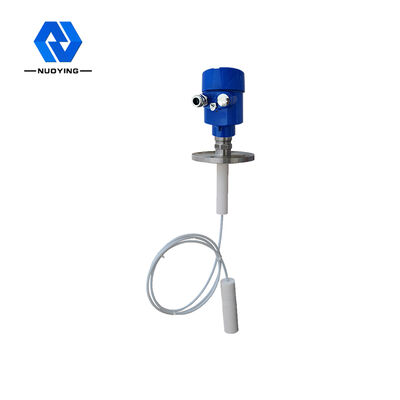

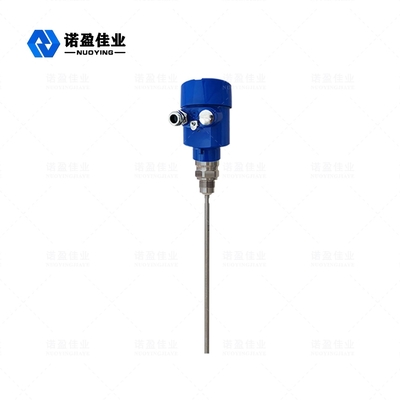

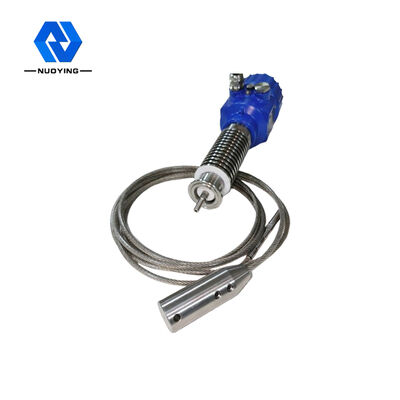

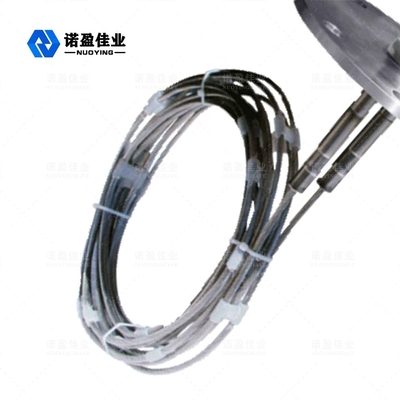

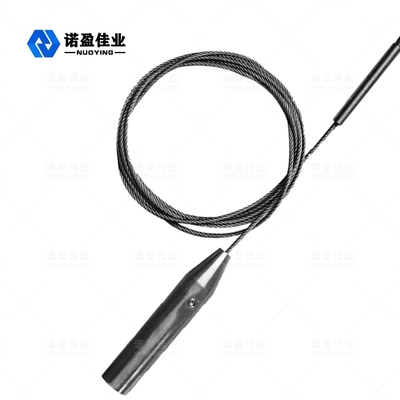

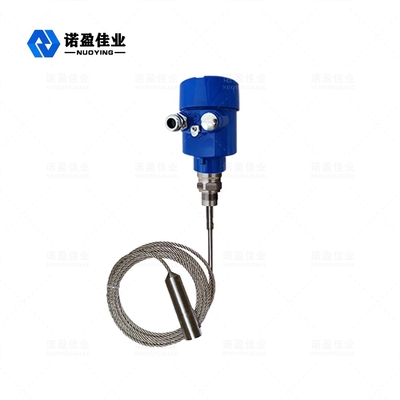

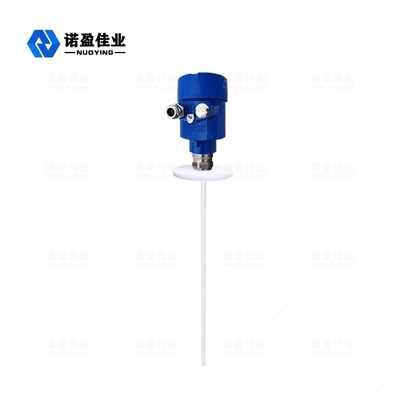

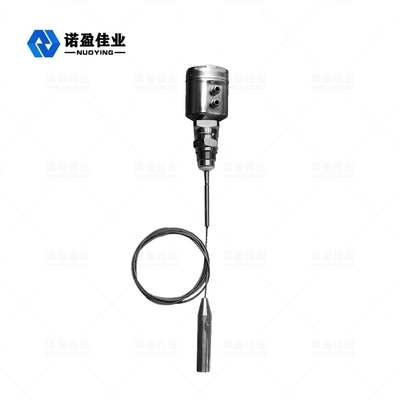

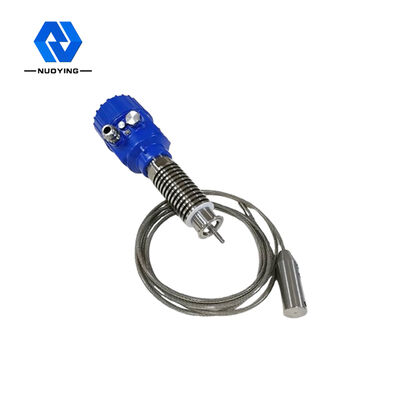

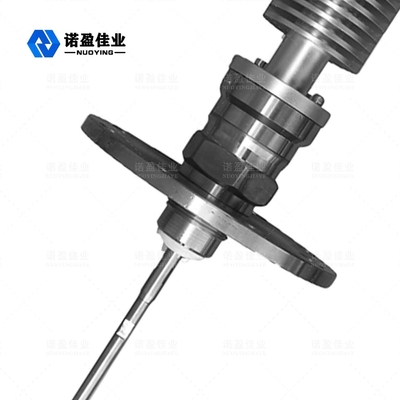

Transmetteur de niveau radar guidé NYRD701 pour la mesure continue du niveau des liquides, pâtes et boues
Principe de fonctionnement du transmetteur de niveau radar guidé NYRD701
L'impulsion hyperfréquence émise par le radar à ondes guidées se propage le long du composant de détection (câble en acier ou tige en acier). Lorsqu'elle rencontre le milieu mesuré, elle provoque une réflexion due au changement soudain de la constante diélectrique, et une partie de l'énergie de l'impulsion est renvoyée. L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est proportionnel à la distance par rapport au milieu mesuré.
Entrée :
Le radar à ondes guidées est un instrument de mesure basé sur le principe du temps de parcours. L'onde radar se déplace à la vitesse de la lumière, et le temps de parcours peut être converti en signal de niveau de matériau grâce à des composants électroniques. La sonde émet une impulsion haute fréquence et se propage le long du câble ou de la tige de la sonde. Lorsque l'impulsion rencontre la surface du matériau, elle est réfléchie et reçue par le récepteur dans l'instrument, et le signal de distance est converti en signal de niveau de matériau.
Le signal réfléchi est transmis au circuit électronique de l'instrument le long du câble ou de la tige de la sonde. Le microprocesseur traite le signal et identifie l'écho généré par l'impulsion hyperfréquence sur la surface du matériau. La reconnaissance correcte du signal d'écho est effectuée par un logiciel d'impulsion.
La distance D par rapport à la surface du matériau est proportionnelle au temps de parcours de l'impulsion T :
D=C×T/2 (C est la vitesse de la lumière).
Puisque la distance E du réservoir vide est connue, le niveau de matériau L est :
L=E-D
Sortie :
Elle est définie en entrant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir plein F (= pleine échelle) et certains paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie 4-20mA.
Caractéristique de conception du transmetteur de niveau radar guidé NYRD701
1. Le radar de niveau intelligent adopte une technologie de traitement des micro-ondes avancée et une technologie unique de traitement des échos de découverte d'échos. Mesure par contact, haute précision de mesure, mesure plus précise. En même temps, le radar à ondes guidées est résistant à l'adhérence et n'est pas affecté par des facteurs externes tels que la température du milieu et l'adhérence.
2. Une variété de modes de connexion de processus et de types de composants de détection rendent les radars de niveau à ondes guidées de la série 70X adaptés à diverses conditions de travail et applications complexes. Tels que les milieux à haute température, haute pression et faible constante diélectrique.
3. Avec le mode de fonctionnement par impulsions, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers conteneurs métalliques et non métalliques, sans danger pour le corps humain et l'environnement.
Paramètres techniques du transmetteur de niveau radar guidé NYRD701
| Application typique | Liquide, poussière, particules solides |
| Matériau de l'antenne | Câble flexible, PTFE, 304 (en option) |
| Plage de mesure | 30m |
| Précision de mesure | 0,05 %-0,1 % F.S |
| Alimentation | 24VDC (deux fils, quatre fils) |
| Température du milieu | -40~+130℃, -40~+250℃ |
| Pression du processus | -0,1~4,0MPa |
| Raccordement process | Filetage, bride (en option) |
| Niveau de protection | IP67 |
| Degré antidéflagrant | Exia II CT6 |
| Sortie du signal | 4...20mA/HART/RS485/Modbus... |
Remarque : Les produits peuvent être personnalisés en fonction des exigences spécifiques des utilisateurs.
Domaine d'application du transmetteur de niveau radar guidé NYRD701
1. Centrales électriques : Réservoirs, pompes de silo, louches à vapeur, stockage de cendres, réservoirs d'huile, etc.
2. Champ pétrolier : Réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, séparateurs triphasés, décanteurs, réservoirs d'eaux usées, réservoirs de boue de forage, etc.
3. Chimie : Tour de distillation de pétrole brut, silo de matières premières, silo intermédiaire, réacteur, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.
4. Métallurgie : Silos de matières premières, silos de matériaux auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5. Ressources en eau : Canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux crues soudaines, inondations urbaines, etc.
6. Produits alimentaires : Usine de jus, laiterie, réservoir de stockage de sucre brut, réservoir de stockage de pâte de tomate, réservoir de stockage de brasserie, etc.
7. Produits pharmaceutiques : Réservoirs de stockage de produits pharmaceutiques chinois, séparateurs, cuves de fermentation, etc.
8. Traitement de l'eau : Réservoirs, puisards, réservoirs de traitement de l'eau, bassins de sédimentation, puits profonds, réseaux d'eau potable, etc.
9. Papier : Silo de matières premières, tour de stockage, tambour de séchage, silo de stockage de produits chimiques, etc.
10. Autres : Carrière, mine de charbon, protection de l'environnement, construction navale et autres industries.
