Transmetteur de pression différentielle - Mesure précise du débit et du niveau

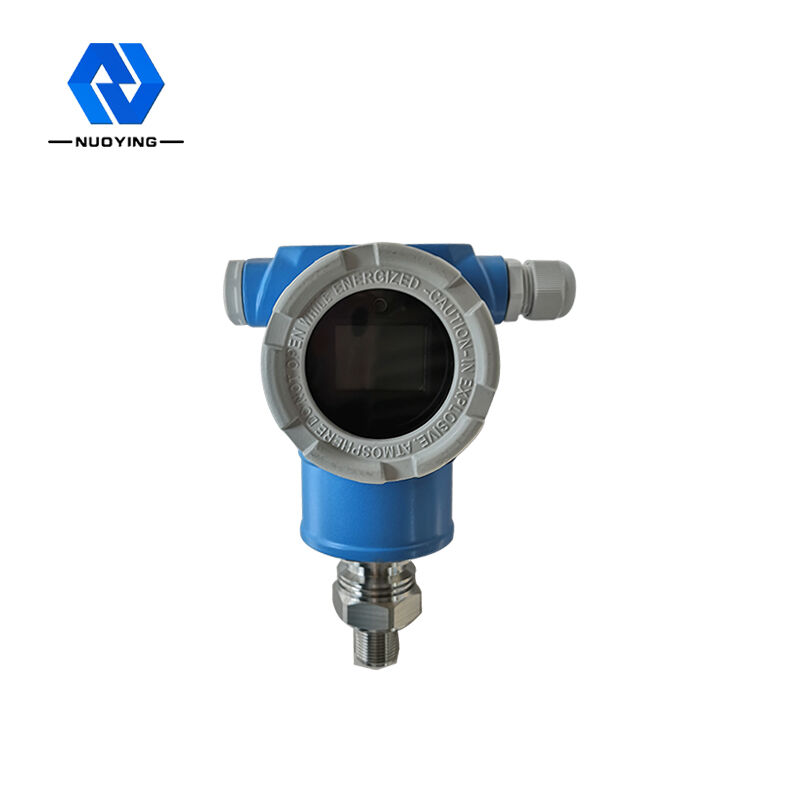

Sortie stable et transmetteur de pression haute sensibilité NY3051

Principe de fonctionnement du transmetteur de pression

Les transmetteurs de pression en silicium diffusé de la série NY3051 utilisent tous des puces importées, une nouvelle génération de capteurs de pression produits après une conception structurelle minutieuse, un traitement et un assemblage du signal, ainsi que des tests en stricte conformité avec les normes nationales. Cette série de produits a une sortie stable, une sensibilité et une précision élevées, et présente également de bonnes caractéristiques de température et une forte capacité anti-interférence.

La série NY3051 est composée de l'effet de résistance à la pression des semi-conducteurs et de la technologie des micro-machines, sur la direction cristalline spécifique de la plaquette de silicium monocristallin, en utilisant la technologie de photogravure, la diffusion et d'autres processus de semi-conducteurs pour créer un pont de Wheatstone afin de former un diaphragme sensible, lorsqu'il est soumis à une force externe, un léger changement se produit, la résistivité change et la résistance du bras de pont change (une paire devient plus grande et l'autre devient plus petite) dans la sortie du signal de tension d'excitation, grâce à la compensation de température par ordinateur, à l'ajustement de la résistance laser, à l'amplification du signal. et d'autres méthodes de traitement et des tests d'assemblage stricts, un étalonnage et d'autres processus pour produire un transmetteur de pression avec un signal de sortie standard.

Caractéristique de conception deTransmetteur de pression

◎La sortie est stable, la sensibilité est élevée, l'influence des interférences, du bruit et d'autres facteurs est relativement faible, le coût correspondant du circuit amplificateur est réduit et la résolution est considérablement améliorée.
◎Le circuit intégré V/I dédié comporte peu de périphériques, une fiabilité élevée, une maintenance simple et facile, une petite taille, un poids léger et une installation et un débogage extrêmement pratiques.
◎Coque moulée sous pression en alliage d'aluminium, isolation à trois bornes, couche de protection contre les pulvérisations électrostatiques, robuste et durable.
◎Transmission de signal à deux fils CC 4-20 mA, forte capacité anti-interférence et longue distance de transmission.

◎LED, LCD, pointeur, trois types de têtes d'indicateur, la lecture sur site est très pratique. Ils peuvent être utilisés pour mesurer des milieux visqueux, cristallins et corrosifs.
◎Le transmetteur de pression en silicium à diffusion est utilisé dans des champs dangereux et explosifs. Le produit présente les caractéristiques d'un faible courant, d'une basse tension et d'une faible consommation d'énergie. Il s'agit d'un produit antidéflagrant intrinsèquement sûr et doté d'un certificat antidéflagrant.
◎Utilisant un matériau en acier inoxydable et une structure de protection spéciale, ainsi qu'une série de mesures de protection telles que la protection contre la foudre, l'anti-interférence, l'anti-surtension et la surintensité du circuit amplificateur, il améliore la capacité d'étanchéité fiable, l'environnement de travail anti-corrosion et anti-dure, et il est parfaitement adapté aux besoins généraux de mesure et de contrôle des sites industriels.

Paramètres techniques du transmetteur de pression

※Remarque : le produit peut être personnalisé en fonction des exigences spécifiques des utilisateurs.
