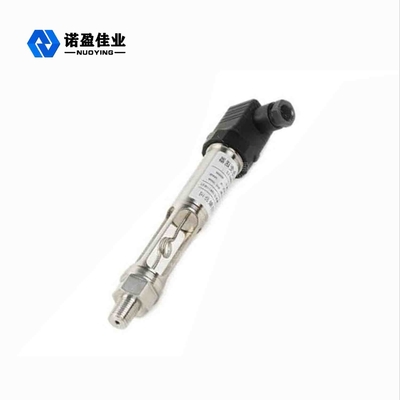

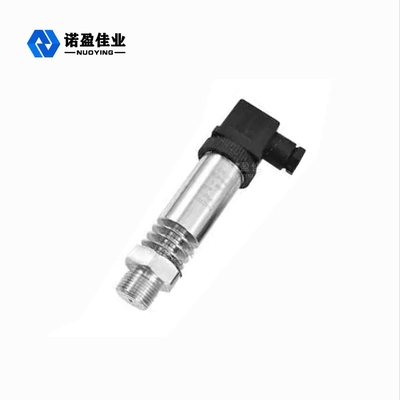

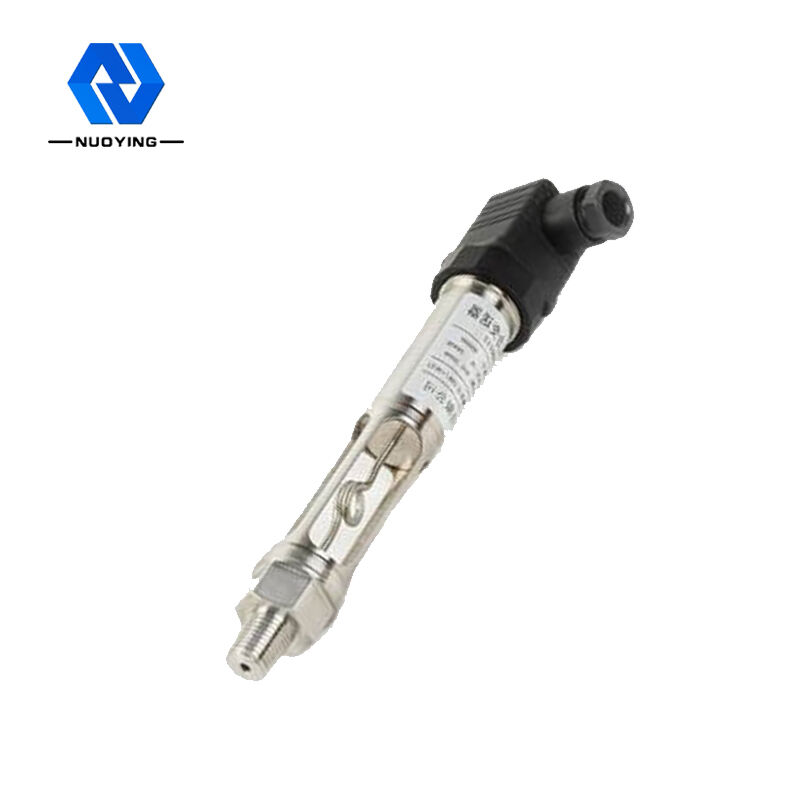

12-36VDC capteur de pression transmetteur filetage bride capteur de pression haute température

L'émetteur de capteur de pression mesure la pression du gaz liquide et de la vapeur

Transmetteur de capteur de pression

Transmetteur de capteur de pressionPrincipe de fonctionnement

La série NP93420 est réalisée en utilisant l'effet piézorésistif des semi-conducteurs et la technologie de micro-usinage. Dans la direction cristalline spécifique de la tranche de silicium monocristallin, le processus de lithographie, de diffusion et d'autres semi-conducteurs est utilisé pour fabriquer le pont de Wheatstone afin de former le diaphragme sensible, qui change légèrement lorsqu'il est soumis à des forces externes. La résistance du bras de pont est modifiée par le changement de la résistivité, la sortie du signal de tension d'excitation est modifiée (une paire est plus grande et l'autre est plus petite), après compensation de température par ordinateur, réglage résistif laser, amplification du signal et autres moyens de traitement et détection d'assemblage stricte, calibrage et autres processus, la production d'un transmetteur de pression de signal de sortie standard.

Transmetteur de capteur de pressionTechniqueParamètre

Transmetteur de capteur de pressionApplication

Largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, l'énergie électrique, l'industrie légère, les matériaux de construction, la médecine, la protection de l'environnement, la recherche scientifique et d'autres entreprises et institutions, réalise pour tester la pression du fluide de processus et convient à diverses occasions, environnements tous temps et toutes sortes de liquides corrosifs.

Transmetteur de capteur de pressionCaractéristiques

• La sortie est stable, la sensibilité est élevée, l'influence des interférences et du bruit est relativement faible, le coût correspondant du circuit amplificateur est réduit et la résolution est considérablement améliorée.
• Circuit intégré spécial V/I, peu de périphériques, haute fiabilité, maintenance simple, facile, petit volume, léger, facile à installer et à déboguer.
• Coque moulée sous pression en alliage d'aluminium, isolation à trois extrémités, couche de protection en plastique par pulvérisation électrostatique, durable.
• Transmission de signal à deux fils 4-20 mA DC, forte capacité anti-interférence, longue distance de transmission.
• LED, LCD, pointeur à trois têtes d'indicateur, la lecture du site est très pratique. Peut être utilisé pour mesurer des milieux visqueux, cristallins et corrosifs.
• Lorsqu'il est utilisé dans des champs dangereux et explosifs, un transmetteur de pression diffusé en silicium est adopté. Le produit présente les caractéristiques d'un faible courant, d'une basse tension et d'une faible consommation d'énergie. Il appartient à un produit intrinsèquement sûr et antidéflagrant et est équipé d'un certificat antidéflagrant.
• En adoptant une série de mesures de protection, telles qu'un matériau en acier inoxydable et une structure de protection spéciale, ainsi qu'un circuit d'amplification pour protéger contre la foudre, l'anti-brouillage, l'anti-surtension, la surintensité, etc., il améliore la capacité d'étanchéité fiable et l'environnement de travail anticorrosion et anti-défavorable. Entièrement adapté aux besoins généraux de mesure et de contrôle sur le terrain industriel.

Transmetteur de capteur de pressionPropriétés physiques

• Isoler le diaphragme : SS316 ou diaphragme en céramique
• Pièces en contact avec le produit : acier inoxydable
• Bague d'étanchéité : NBR
• Boîtier : Alliage d'aluminium
• Placage du corps : résine époxy
• Type de connexion au processus : M20 × 1,5 mâle, 1/2NPT mâle
• Raccordement électrique : le trou du câble est de 8
