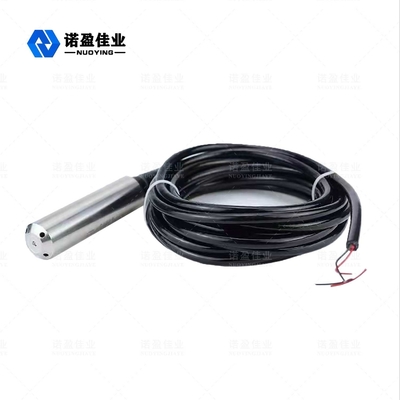

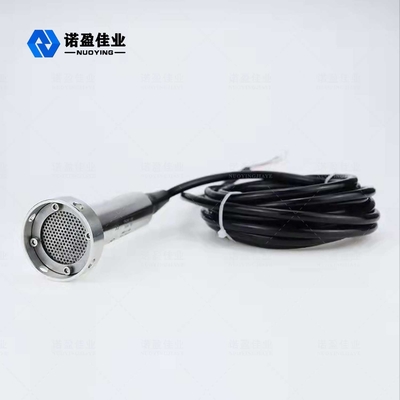

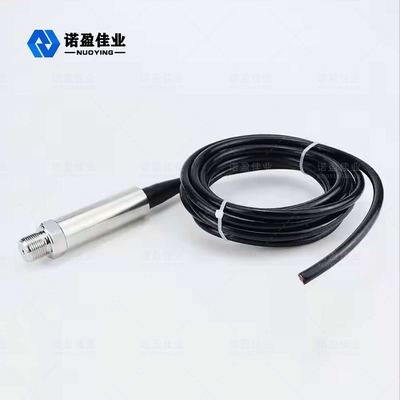

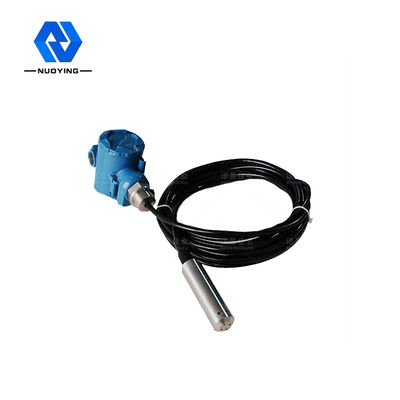

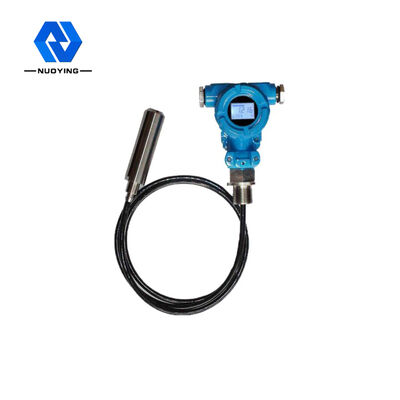

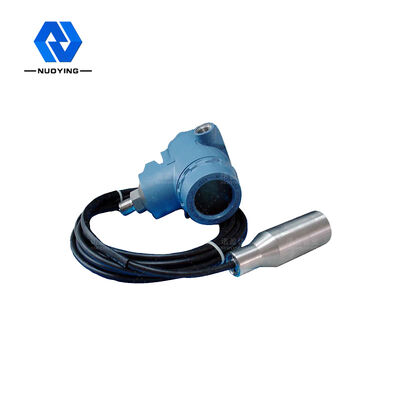

Type d'entrée Transducteurs de pression de niveau d'eau Membrane en céramique HART

Transmetteur de capteur de pression, transmetteur de niveau de liquide NH93420

Le transmetteur de niveau de liquide de la série NH93420 est l'extension et le développement de la technologie des transmetteurs de pression, selon le principe de relation linéaire entre la pression générée par différentes densités de liquide à différentes hauteurs, pour obtenir une mesure et une transmission précises du volume d'eau, d'huile et de pâte, de la hauteur du liquide et du poids.

Transmetteur de niveau de liquide NH93420Paramètre technique

※ Note:Produitspeut êtrepersonnalisé selonauexigences spécifiquesdeles utilisateurs !

Transmetteur de niveau de liquide NH93420 Fonctionnement Principe

Le transmetteur de niveau de liquide se compose d'un câble de guidage de gaz spécial intégré dans un tuyau capillaire, d'un joint de compression et d'une sonde. La sonde de la jauge de niveau est constituée d'un noyau en acier inoxydable avec un diaphragme au fond et une coque en plastique percée de trous. La mesure du niveau de liquide est en fait la différence entre la pression hydrostatique sur la tête de la sonde et la pression atmosphérique réelle, puis le capteur en céramique (fixé au film en acier inoxydable) et le composant électronique convertissent la différence de pression en signal de sortie 4〜20 mA.
Lorsque le transmetteur de niveau de liquide hydrostatique est placé dans une certaine profondeur du liquide mesuré, la formule de pression du capteur est la suivante : PA= p・g・h+Po pour obtenir la formule de niveau de liquide : h = PA- Po/ p*g.
En même temps, la pression du liquide est introduite dans la chambre à pression positive du capteur à travers l'acier inoxydable de conduction de gaz, puis la pression atmosphérique sur la surface du liquide est connectée à la chambre à pression négative du capteur, de manière à contrecarrer le Po, à l'arrière du capteur et à faire en sorte que la pression mesurée du capteur PA-Po= p・g・h.
Si la densité du liquide est uniforme, la différence de pression statique est proportionnelle à la hauteur du niveau du liquide.

Transmetteur de niveau de liquide NH93420 Caractéristiques de conception

• Installation simple, facile à utiliser, forte interchangeabilité.
• Convient pour mesurer le niveau de liquide et l'interface du milieu liquide dans le récipient. En plus de l'indication sur le terrain, peut également être équipé d'un émetteur à distance, d'un interrupteur d'alarme et d'une fonction de détection complète.
• Une nouvelle indication, une lecture intuitive, accrocheuse, l'observation de la direction de l'indicateur peut être modifiée en fonction des besoins de l'utilisateur.
• Large plage de mesure, non limitée par la hauteur du réservoir de stockage.
• Le mécanisme indicateur est complètement isolé du milieu testé, avec de bonnes performances d'étanchéité, une fiabilité élevée et un fonctionnement sûr.
• Structure simple, installation facile, entretien facile, résistance à la corrosion, pas d'alimentation électrique, antidéflagrant.
• Sensibilité du capteur de haute qualité, vitesse de réponse rapide, reflète avec précision le débit ou le niveau de liquide statique des changements subtils, haute précision de mesure.
• Avec une capacité antidéflagrante et d'isolation intrinsèquement sûre, peut être utilisé dans divers endroits dangereux.
• La conception antiblocage permet de mesurer le niveau de liquide dans un milieu pâteux.
• Il est très pratique de lire sur place avec trois types de têtes indicatrices : échelle 100 % égale, LED et LCD.
• Transmission de signal à deux fils 4-20 mA DC, forte capacité anti-interférence, longue distance de transmission.
• Zéro unique, plage complète, compensation non linéaire, pour garantir à l'instrument une précision et une stabilité à long terme dans la plage des conditions de fonctionnement.
• Le capteur de pression détecte directement la pression du niveau de liquide, non affecté par les bulles du milieu et les dépôts.

​
