Météo de chaleur électromagnétique NYLL-CHR

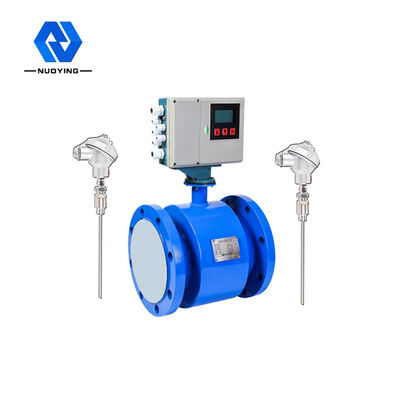

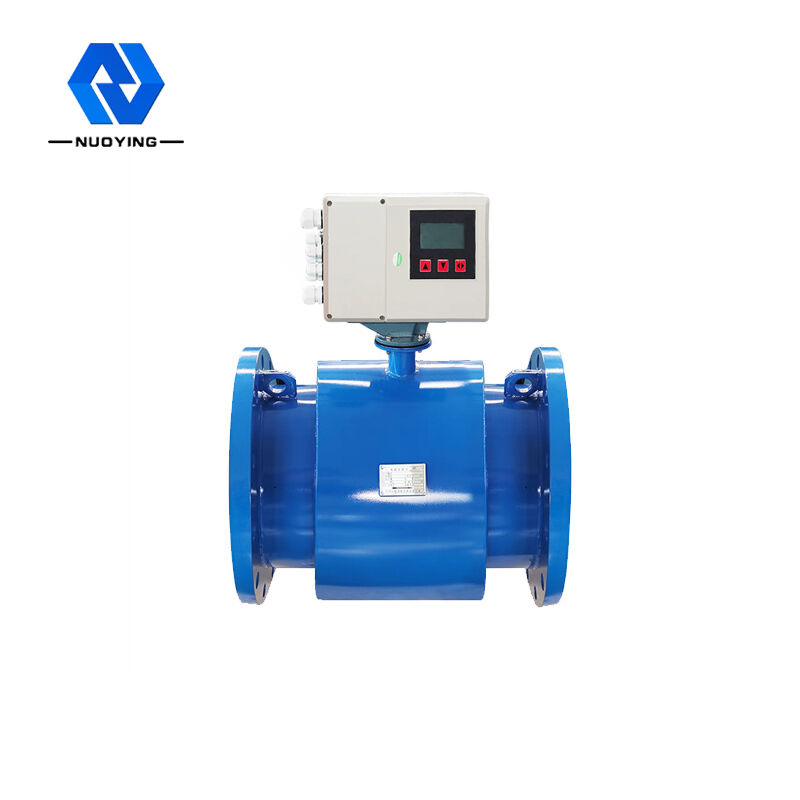

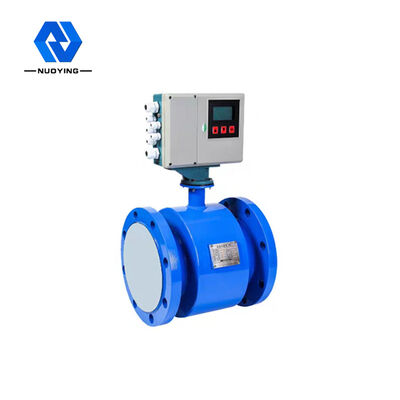

Le compteur de chaleur électromagnétique NYLL-CH est conçu pour l'application spéciale d'une station d'échange d'énergie et de chaleur distribuée intelligente, qui peut mesurer directement le débit et le froid et la chaleur.Il n'a pas besoin d'un totalizateur de débit supplémentaire et de Pt1000Le capteur de débit électromagnétique est utilisé comme compteur de chaleur électromagnétique pour détecter le débit du fluide de transfert de chaleur,et présente les caractéristiques d'une haute précision, une large gamme d'applications et un étalonnage en ligne pratique et simple.

Météo de chaleur électromagnétique NYLL-CHRParamètres techniques

Météo de chaleur électromagnétique NYLL-CHRRésultats Paramètres

Météo de chaleur électromagnétique NYLL-CHR Principe de fonctionnement

L'eau chaude (eau froide) fournie par une source de chaleur s'écoule dans un système d'échange thermique (radiateur, échangeur de chaleur ou système complexe composé d'eux) à une température plus (moins) élevée,et il s'écoule à une température inférieure (plus élevée)Au cours de ce processus, la chaleur est libérée ou absorbée par l'utilisateur par échange thermique (note: ce processus inclut le processus d'échange d'énergie du système de chauffage et du système de refroidissement).

Lorsque l'eau traverse le système d'échange thermique, la quantité de chaleur libérée ou absorbée par le système est calculée et affichée par la calculatrice,en fonction du débit gτi1ven du capteur de débit et de la température de l'eau de retour donnée par le capteur de température de l'air, et le temps que le flux d'eau passe.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:la quantité de chaleur libérée ou absorbée par le système,Jor kWh; Qm:la masse d'eau qui traverse le compteur de chaleur, kg/h;

Qv;le débit en volume de l'eau qui traverse le compteur de chaleur, m3/h; P:la densité de l'eau qui traverse le compteur de chaleur, kg/ms;

△h: différence d'enthalpie de l'eau à la température d'entrée et à la température de sortie du système d'échange thermique, J/kg;

T: temps, h;

Météo de chaleur électromagnétique NYLL-CHRCaractéristiques du design

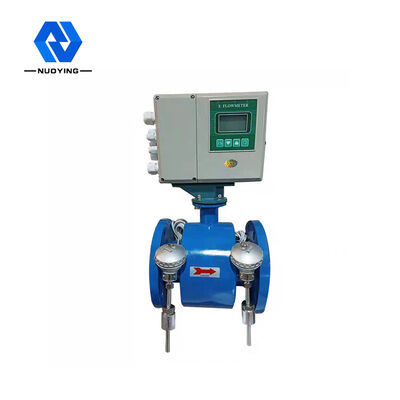

◎ Mesure du froid et de la chaleur: le convertisseur a pour fonction de mesurer directement le froid et la chaleur et est équipé de 2 Pt1000 standard.Il n'est pas nécessaire d'être équipé d'un totalizateur de flux de froid et de chaleur pour faciliter l'installation et réduire les coûts d'achat et d'installation.
Haute fiabilité: après des tests rigoureux tels que les tests EMC, la sécurité, les tests à haute et basse température, qui sont supérieurs aux normes nationales GB/T17616, G B/2423, GB/T16499.
◎ Réponse rapide: Utiliser 32BitMCU, 24BitADC et algorithme de filtrage optimisé, réponse rapide, données de mesure précises et stables, adaptées à la mesure et au contrôle lorsque l'équipement est assorti.
◎ électrode de mise à la terre: technologie brevetée NONCON,qui forme une balance de mesure dans la section de mesure et élimine l'erreur de mesure causée par une mauvaise mise à la terre afin d'assurer une précision de mesure à long termeIl n'est pas nécessaire d'avoir un anneau de mise à la terre pour réduire les coûts de matériel et d'installation.

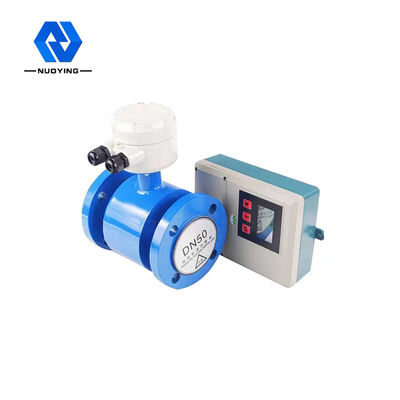

◎ Technologie IP68 distincte: utiliser une technologie de conception IP68 spécialement détaillée, utiliser un scellant IP68 importé spécial,un câble IP68 spécial et une conception de joint IP68 multiple pour empêcher la condensation du capteur IP68 séparé.
◎ Rapport signal/bruit élevé: le capteur utilise une technologie de rapport signal/bruit élevé.Le convertisseur utilise des pièces à faible bruit et haute précision et une technologie de conception pour faciliter la mesure du débit minimum.
◎ Conception à faible consommation; conception de circuit d'excitation optimisée, la consommation d'énergie est réduite de plus de 3 fois par rapport aux débitmètres électromagnétiques conventionnels,et il peut réaliser des économies d'énergie dans un grand nombre d'applications.
◎ Affichage chinois: utilisez l'écran LCD d'affichage chinois pour une compréhension et un fonctionnement faciles
◎ Technologie d'alimentation optimisée: utilisez une conception d'alimentation optimisée, une technologie mature et fiable, une efficacité de conversion élevée et une utilisation fiable à long terme.

◎ câblage rapide: utiliser le meilleur bloc terminal de marque internationale, rapide, pratique et fiable, pour assurer une mesure stable et fiable à long terme.
◎ Signal de sortie: équipé du standard RS-485, (4-20) mA, fréquence / impulsion, réponse de sortie rapide, et le port est équipé de mesures de protection telles que la protection contre la foudre.
