Détails sur le produit:
|
| Diamètre nominal: | 15~800mm | Gamme de débit: | 0.5-10m/s |
|---|---|---|---|
| Exactitude: | ±0.5%R, ±1%R (au-dessous de DN200) | Sortie de signal: | 4-20mA, |
| Humidité ambiante: | 5%~95% | Catégorie de protection: | IP65, il peut être adapté aux besoins du client jusqu'à IP67 |
| Mettre en évidence: | Transmetteur de débit électromagnétique 4Mpa,transmetteur de débit électromagnétique 15mm,indicateur de débit magnétique 800mm |
||

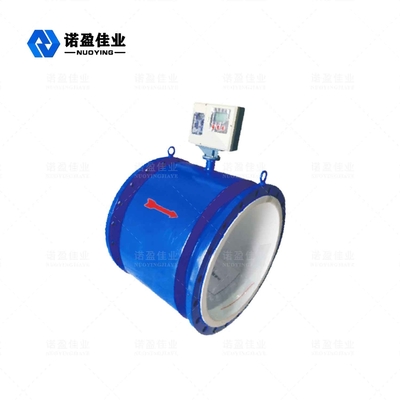

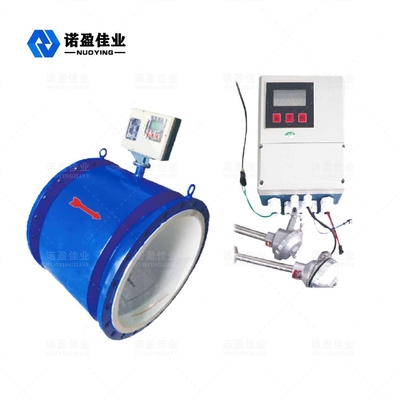

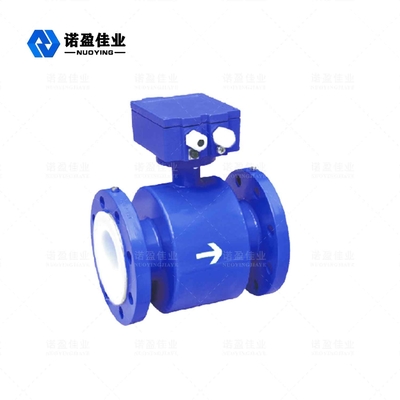

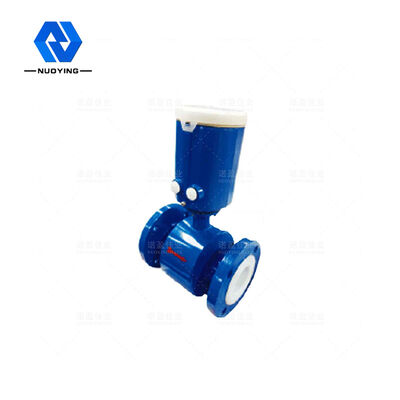

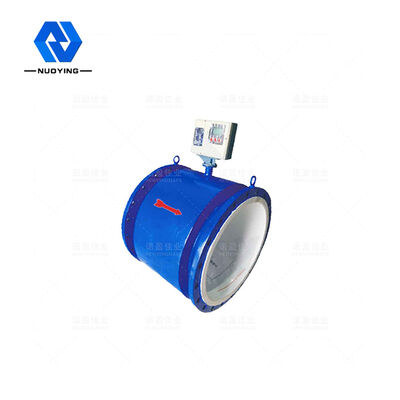

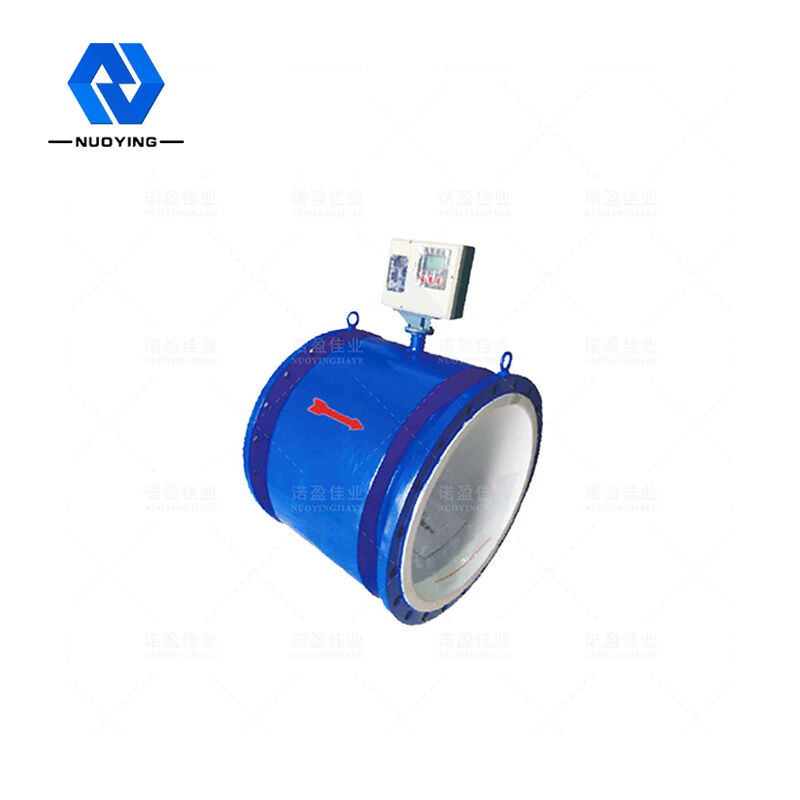

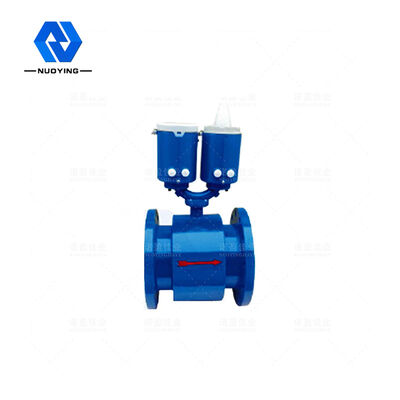

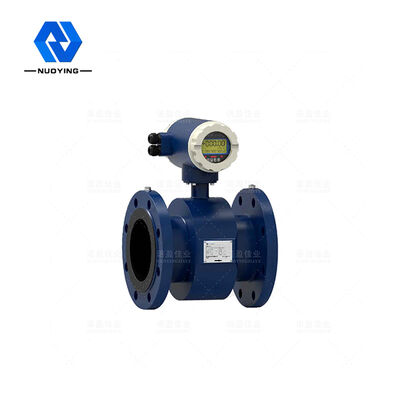

Compteur de chaleur électromagnétique NYLL-CHr
Le NYLe compteur d'énergie thermique électromagnétique de la série LL-CH est un compteur de mesure pour mesurer la chaleur dégagée par le fluide thermique chargé dans un système de transfert de chaleur. Il utilise une haute précision et une grande fiabilité du débitmètre électromagnétique comme mesure de débit, en utilisant une haute précision , haute stabilité de la résistance thermique du platine pour effectuer la mesure de la température, de sorte que le compteur d'énergie thermique a une très excellente performance de mesure. Il peut être largement utilisé dans la mesure des zones résidentielles civiles, des immeubles de bureaux, des entreprises et des institutions de chauffage central, chauffage, climatisation et autres sources de chaleur.
Compteur de chaleur électromagnétique NYLL-CHrTechnique Paramètres
|
Standard Diamètre nominal Plage de débit Précision Conductivité moyenne |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0.5%R, ±1%R (inférieur à DN200) La valeur théorique ≥5uS/cm, la valeur d'utilisation réelle ≥30uS/cm. |
|||
| Pression nominale | Norme 1.0MPa | Facultatif1.6MPa | 2.5MPa en option | 4.0MPa en option |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Température ambiante |
Capteur Type intégré |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Médium le plus élevé Température |
Type intégré | +80℃ | ||
|
Type séparé |
Doublure en néoprène (CR) | +80℃ | ||
| Caoutchouc de silicone (FVMQ) | -20-+250℃ | |||
|
Téflon (PFA) Revêtement PTFE (F4) Doublure en polyfluoroéthylène propylène (F46) |
+80℃或+120℃ | |||
|
Signal de sortie Taille du port du câble Tension d'alimentation Consommation électrique Mode de communication Matériau de l'électrode de signal et de l'électrode de masse Forme d'électrode Nombre d'électrodes Bride de connexion Bride de connexion |
4 -20 mA ;impulsion/fréquence 2kHz (par défaut), SKHz (Max): M20*1.5 (joint étanche en nylon standard, joint métallique antidéflagrant en option) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS -485, prend en charge le protocole standard MODBUS - RTU, le protocole HART, GPRS Acier inoxydable 316L, Hastelloy C, Hastelloy B, titane, tantale, platine Les électrodes de type inter insérées et insérées à l'extérieur doivent être personnalisées 3-4 électrodes standard (2 électrodes de mesure, 十a électrodes de mise à la terre), configurées par calibre Conformément à la norme nationale GB9119 (peut être personnalisé selon les besoins de l'utilisateur) Conformément à la norme nationale GB9119 (peut être personnalisé selon les besoins de l'utilisateur) |
|||
| Matériau de l'anneau de mise à la terre | Acier inoxydable, acier inoxydable contenant du molybdène | |||
| DN15-DN450 | Acier inoxydable lCr18Ni9Ti (acier inoxydable austénitique normal SUS321) | |||
| Matériau du boîtier | Acier au carbone standard, l'acier inoxydable doit être personnalisé | |||
| Degré de protection | Type séparé IP68, IP65 | |||
| Type intégré IP65 | ||||
Compteur de chaleur électromagnétique NYLL-CHr Caractéristiques de conception
◎La résistance thermique PT1000 est utilisée pour la mesure de la température et le débitmètre électromagnétique pour la mesure du débit, avec une précision de mesure élevée, stable et fiable, et d'excellentes performances.
◎ Le tuyau de mesure n'a pas de pièces de résistance, pas de dommages dus à la pression, n'est pas affecté par une mauvaise qualité de l'eau.
◎ La plage de débit mesuré est large et le débit peut être réglé de 0,5 m/s à 10 m/s.
◎ Grand écran LCD rétroéclairé dans tous les chinois, peut être lu clairement sous une lumière forte et sans lumière.
◎ Il a la fonction d'affichage simultané du taux de chaleur cumulé, du débit cumulé, du taux de chaleur instantané, du débit instantané, de la température d'entrée d'eau, de la température de l'effluent d'eau et d'autres données.
◎ La méthode de correction thermique de l'enthalpie thermique avec changement de température aléatoire est adoptée pour assurer une mesure précise à différentes températures de l'eau.
◎ Avec la sortie de communication numérique MODBUS, HART, GPRS, PROFIBUS, pratique pour la communication à distance. Fonction de protection par mot de passe, vous ne pouvez pas modifier les paramètres de travail sans mot de passe.
