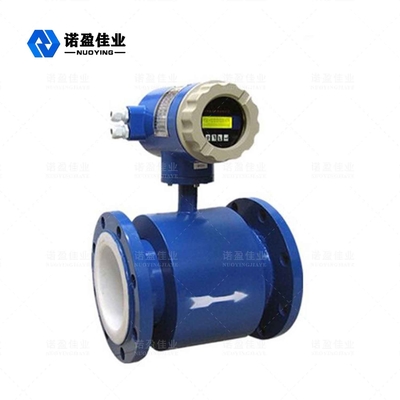

Image Grand :  Débitmètre électromagnétique de pipeline de haute précision et fiabilité sans pièces obstruant le flux

Détails sur le produit:
Lieu d'origine: Xi'an, Shaanxi, Chine
Nom de marque: NUOYINGJIAYE
Certification: CE
Numéro de modèle: NYLD-GD
Conditions de paiement et expédition:
Quantité de commande min: 1 PCS
Prix: 550-1000
Détails d'emballage: Carton, 90cm×30cm×30cm (référence)
Délai de livraison: 7-12 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 500pcs par mois

Débitmètre électromagnétique de pipeline de haute précision et fiabilité sans pièces obstruant le flux

description de
Application typique: liquide conducteur et boue Modèle du produit: NYLD-GD
Diamètre nominal: DN6mm-DN3000mm Pression nominale: 0,6 ~ 4,0 MPa (une pression spéciale peut être personnalisée)
Plage de mesure: Réglage du débit 1500:1 < 15m/s Précision de mesure: 0,5 % de réglage par défaut, 0,3 % ou 0,2 % en option
Formes d'électrodes: forme standard, grattoir et remplaçable Le signal de sortie: fréquence, alarme et sortie d'impulsion

Débitmètre électromagnétique Nyld Pipeline de haute précision et fiabilité Aucune pièce obstruant le débit


Principe de fonctionnement de sorties multiples de débitmètre électromagnétique de pipeline de Nyld résistant à haute pression

Le débitmètre électromagnétique de pipeline est un type de débitmètre avec une précision et une fiabilité élevées.Il peut mesurer le débit de liquide conducteur et de boue dans une canalisation fermée. Son principe de mesure est basé sur la loi de Faraday de l'induction électromagnétique.C'est-à-dire que lorsque le liquide conducteur coupe les lignes magnétiques dans le champ magnétique, la force électromotrice induite est générée dans le conducteur :
E=KBVD
K : constante de l'instrument B : intensité de l'induction magnétique
V : débit moyen dans la section du tube de mesure
D : diamètre intérieur du tube de mesure
Lors de la mesure du débit, le fluide traverse un champ magnétique perpendiculairement à la direction d'écoulement.Le débit de liquide conducteur induit un signal de tension proportionnel au débit moyen (c'est-à-dire au débit volumique).Le signal de tension induit est détecté par deux électrodes en contact direct avec le liquide, transmis à l'amplificateur via le câble, et enfin, converti en un signal de sortie de courant unifié.

Débitmètre électromagnétique de pipeline de haute précision et fiabilité sans pièces obstruant le flux 0

Débitmètre électromagnétique de pipeline Caractéristique de conception



◎ La précision de la mesure n'est pas affectée par les changements de densité, de viscosité, de température, de pression et de conductivité du fluide.
◎ Il n'y a pas de pièces obstruant l'écoulement dans le tuyau de mesure, pas de perte de pression et peu d'exigences pour les sections de tuyau droites.
◎ Le convertisseur adopte un affichage rétroéclairé à cristaux liquides, ce qui peut faciliter la lecture en plein soleil ou dans une pièce sombre.
Les paramètres de réglage via les touches tactiles infrarouges peuvent être réglés en toute sécurité sans ouvrir le couvercle du convertisseur dans un environnement difficile.
◎ Le débitmètre est un système de mesure bidirectionnel avec trois intégrateurs : différence directe, inverse et totale ;Peut afficher le flux direct et inverse.
◎ Il dispose de plusieurs sorties : courant, impulsion, communication numérique, HART.
◎ Le convertisseur a les fonctions de sortie d'alarme d'autodiagnostic, de sortie d'alarme de détection de charge vide, de sortie d'alarme de limite supérieure et inférieure de débit, de contrôle par lots, etc.
◎ Il peut être utilisé non seulement pour la détection générale des processus, mais également pour la mesure de la pâte à papier, de la pâte à papier et de la pâte liquide.
◎ Le débitmètre électromagnétique haute tension adopte la technologie de revêtement d'écran PFA, qui résiste à la haute pression et à la pression négative, et est spécialement utilisé dans les industries pétrochimiques et minérales.
◎ Les instruments antidéflagrants peuvent être utilisés dans les endroits antidéflagrants correspondants.


Débitmètre électromagnétique de pipelineParamètre technique




Application typiqueMesure du débit de liquide dans un pipeline typique
Diamètre nominalDN6mm-DN3000mm
Pression nominale0,6 ~ 4,0 MPa (une pression spéciale peut être personnalisée)
Plage de mesureRéglage du débit 1500:1 < 15m/s
Précision de mesure0,5 % de réglage par défaut, 0,3 % ou 0,2 % en option
Matériau de doublurecaoutchouc polychloroprène, caoutchouc polyuréthane, caoutchouc silicone fluoré, PTFE, perfluoroéthylène propylène (F46) et PFA
Formes d'électrodesforme standard, grattoir et remplaçable
Matériau de l'électrode16, Hastelloy B, Hastelloy C, titane, tantale, alliage platine/iridium, carbure de tungstène revêtu d'acier inoxydable
Température moyenneType intégré-20℃~+70℃

Type de fractionnement


doublure en néoprène et doublure en polyuréthane -20℃~+60℃
PTFE, PFA, F46, doublure en caoutchouc fluoré de silicone 40℃~+180℃
Température ambiante-25℃~+60℃
Humidité ambiante5 ~ 100 % HR (humidité relative)
source de courantAC220V50Hz/DC24V/3.6V
Consommation d'énergie< 15W
Signal de sortiesortie de fréquence, d'alarme et d'impulsion
Mode de communicationInterface de communication série RS232C ou RS485, protocole de communication HART, avec fiche de protection contre la foudre (10 ans)
protection contre la mise hors tensionConçu en interne avec une horloge sans mise hors tension, qui peut stocker 16 heures de mise hors tension
CompteurTotal positif, Total inverse
Précision de correspondance± 0,5 % de la valeur indiquée, ± 0,3 % ou 0,2 % de la valeur indiquée peut être sélectionné
Temps d'amortissementLa variable continue constante est sélectionnable de 0 à 100 s (90 %)
Conductivité diélectrique≥ 20 us/cm
Type de structuretout-en-un, sécable, immergé, antidéflagrant
classe de protectionIP65, IP67, IP68 (en option)
Classe antidéflagranteExia IICT5 Ga, ExdICT5 Gb (voir le certificat pour plus de détails)

※ Remarques : les produits peuvent être personnalisés et conçus selon les exigences spécifiques


Débitmètre électromagnétique de pipeline Produit Applications



Il est largement utilisé dans diverses industries, comme l'acier, l'énergie électrique, le pétrole, l'industrie chimique, le charbon, la métallurgie, les minéraux, la fabrication du papier, l'approvisionnement en eau et le drainage, l'alimentation, la médecine et autres.

Débitmètre électromagnétique de pipeline de haute précision et fiabilité sans pièces obstruant le flux 1
