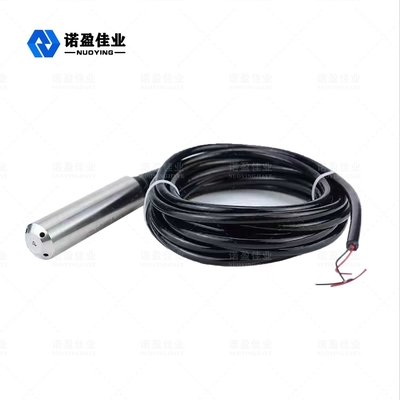

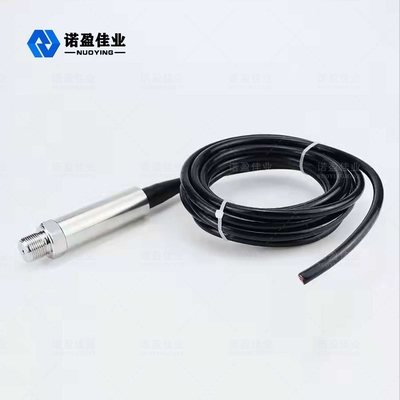

NH93420 Transmetteur de niveau de liquide Transmetteur de capteur de pression

Le transmetteur de niveau de liquide de la série NH93420 est l'extension et le développement de la technologie du transmetteur de pression, selon le principe de la relation linéaire entre la pression générée par différentes gravités spécifiques de liquide à différentes hauteurs, pour obtenir une mesure et une transmission précises du volume d'eau, d'huile et de pâte, hauteur liquide, poids.

Transmetteur de niveau de liquide NH93420Paramètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonauexigences particulièresdeutilisateurs!

Transmetteur de niveau de liquide NH93420 en fonctionnement Principe

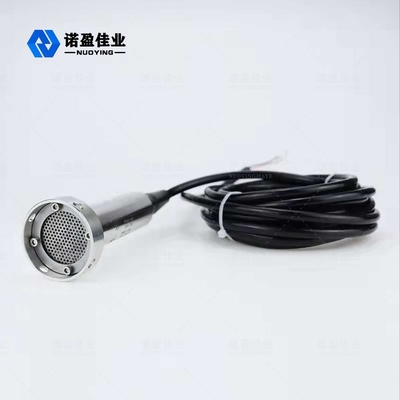

Le transmetteur de niveau de liquide se compose d'un câble de guidage de gaz spécial intégré dans un tuyau capillaire, d'un joint de compression et d'une sonde.La sonde de la jauge de niveau est constituée d'un noyau en acier inoxydable avec un diaphragme au fond et une coque en plastique avec des trous.La mesure du niveau de liquide est en fait la différence entre la pression hydrostatique sur la tête de la sonde et la pression atmosphérique réelle, puis le capteur en céramique (attaché au film en acier inoxydable) et le composant électronique convertissent la différence de pression en signal de sortie 4〜20mA .
Lorsque le transmetteur de niveau de liquide hydrostatique est placé dans une certaine profondeur du liquide mesuré, la formule de pression du capteur est la suivante : PA= p・g・h+Po pour obtenir la formule du niveau de liquide :h = PA- Po/ p *g.
Dans le même temps, la pression du liquide est introduite dans la chambre à pression positive du capteur à travers l'acier inoxydable à conduction gazeuse, puis la pression atmosphérique à la surface du liquide est reliée à la chambre à pression négative du capteur, de manière à contrecarrer le Po, au dos du capteur et faire la pression mesurée du capteur PA-Po= p・g・h.
Si la densité du liquide est uniforme, la différence de pression statique est proportionnelle à la hauteur du niveau de liquide.

Transmetteur de niveau de liquide NH93420 Caractéristiques de conception

• Installation simple, facile à utiliser, forte interchangeabilité.
• Convient pour mesurer le niveau de liquide et l'interface du milieu liquide dans le récipient.En plus de l'indication de champ, peut également être équipé d'un émetteur à distance, d'un interrupteur d'alarme, d'une fonction de détection complète.
• Nouvelle indication, lecture intuitive, accrocheur, l'observation de la direction de l'indicateur peut être modifiée en fonction des besoins de l'utilisateur.
• Large plage de mesure, non limitée par la hauteur du réservoir de stockage.
• Le mécanisme indicateur est complètement isolé du milieu testé, avec de bonnes performances d'étanchéité, une grande fiabilité et un fonctionnement sûr.
• Structure simple, installation facile, entretien facile, résistance à la corrosion, pas d'alimentation, antidéflagrant.
• Sensibilité du capteur de haute qualité, vitesse de réponse rapide, reflète avec précision le débit ou le niveau de liquide statique des changements subtils, précision de mesure élevée.
• Avec une capacité antidéflagrante à sécurité intrinsèque et une isolation antidéflagrante, peut être utilisé dans divers endroits dangereux.
• La conception anti-blocage peut réaliser la mesure du niveau de liquide dans un milieu pâteux.
• Il est très pratique à lire sur place avec trois types de têtes d'indication : échelle 100 % à échelle égale, LED et LCD.
• Transmission de signal à deux fils 4-20mA DC, forte capacité anti-interférence, longue distance de transmission.
• Zéro unique fin, plage complète, compensation non linéaire, pour assurer l'instrument dans la plage des conditions de fonctionnement de précision, stabilité à long terme.
• Le capteur de pression détecte directement la pression du niveau de liquide, non affecté par les bulles de fluide, les dépôts.

​
