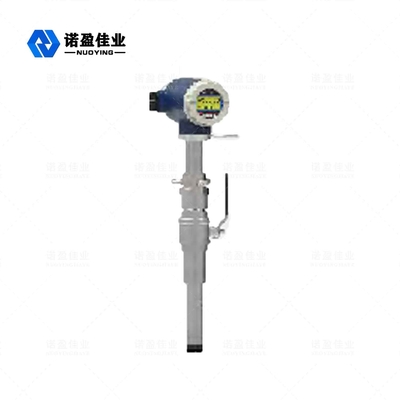

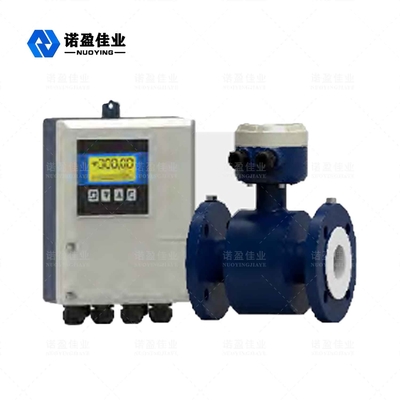

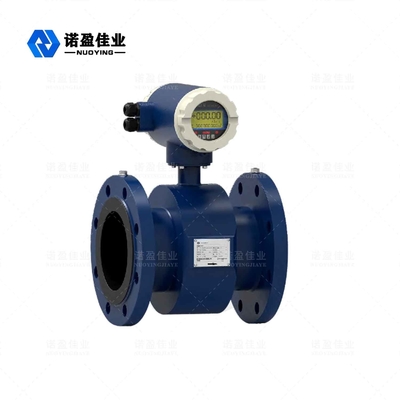

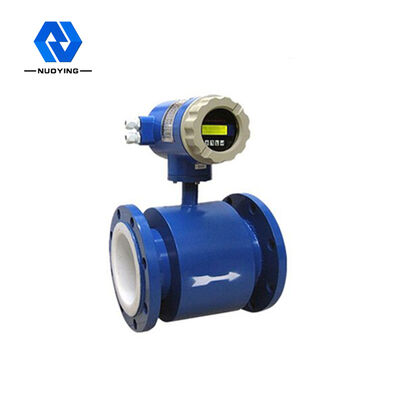

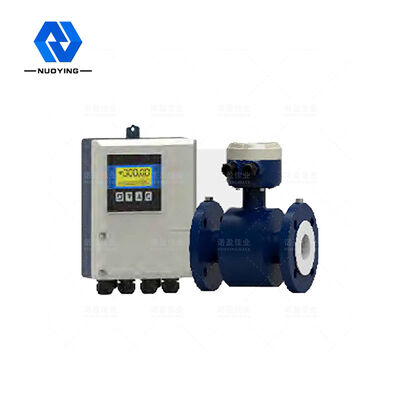

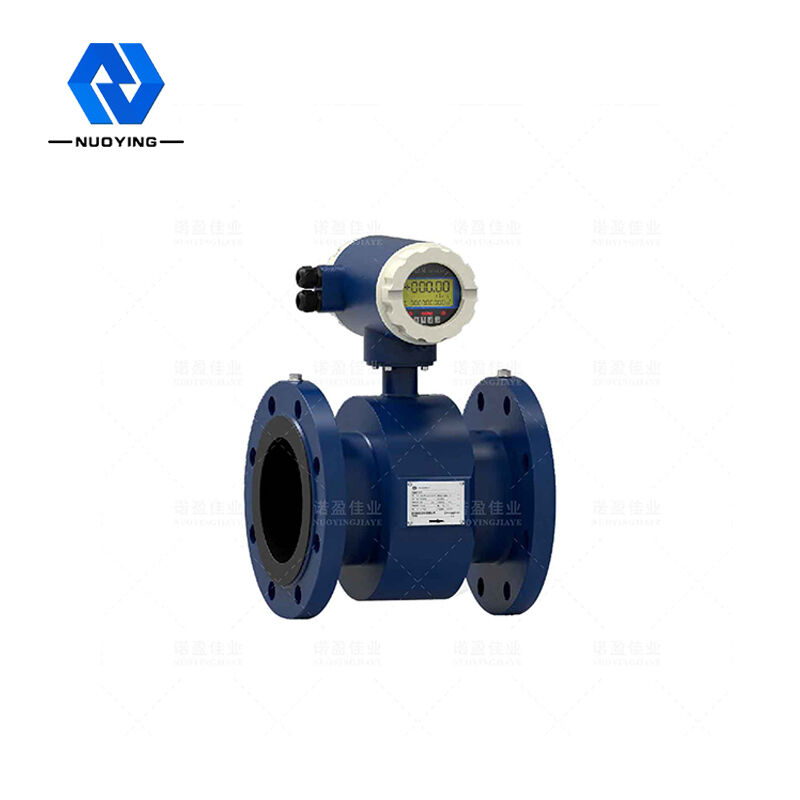

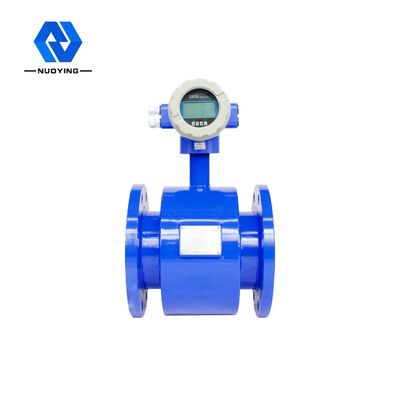

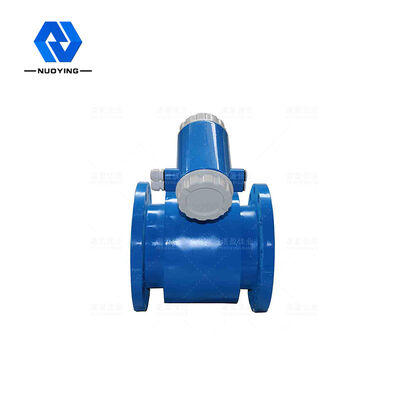

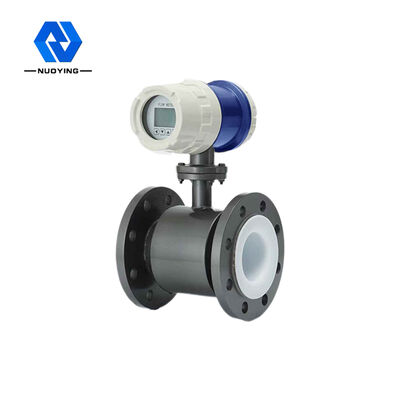

Débitmètre électromagnétique intelligent NYLD 4-20mA haute précision 0,1 - 10m/S

Haute précision du débitmètre électromagnétique intelligent NYLD 4-20mA 0.1-10m/S

Débitmètre électromagnétique intelligent NYLD

Le débitmètre électromagnétique de type intelligent NYLD se compose d'un capteur et d'un convertisseur.Il est basé sur la loi de Faraday de l'induction électromagnétique, qui est utilisée pour mesurer le débit volumique d'un liquide conducteur avec une conductivité supérieure à 5 μs/cm.Il s'agit d'un compteur inductif pour mesurer le débit volumique d'un milieu conducteur.En plus de mesurer le débit volumique du liquide conducteur général, il peut également être utilisé pour mesurer le débit volumique de liquides fortement corrosifs tels que les acides forts et les alcalis et les liquides de suspension biphasés liquide-solide uniformes tels que le lisier, la pâte à papier et la pâte à papier. .Il est largement utilisé pour la mesure du débit du pétrole, de la chimie, de la métallurgie, du textile, de la fabrication du papier, de la protection de l'environnement, de l'alimentation et d'autres secteurs industriels et de la gestion municipale, de la construction de la conservation de l'eau, des rivières et d'autres domaines.

Débitmètre électromagnétique intelligent NYLD Technique Paramètres

Débitmètre électromagnétique intelligent NYLD en fonctionnement Principe

Selon le principe de l'induction électromagnétique de Faraday, une paire d'électrodes de détection est montée sur la paroi du tuyau perpendiculairement à l'axe du tuyau de mesure et à la ligne de force magnétique. Lorsque le liquide conducteur se déplace le long de l'axe du tuyau de mesure, le liquide conducteur coupe la ligne de force magnétique pour générer un potentiel induit. Le potentiel induit est détecté par les deux électrodes de détection et la valeur est proportionnelle au débit. La valeur est :

E=KBVD Où : E- potentiel induit ;
K-le facteur lié à la distribution du champ magnétique et à la longueur axiale ;
Intensité d'induction magnétique B ;
Débit moyen du liquide conducteur en V ;
espacement des électrodes D ;(mesurer le diamètre intérieur du tuyau)

Le capteur transmet le potentiel induit E sous forme de signal de débit au convertisseur. Après une série de traitements numériques tels que l'amplification et le filtrage de conversion, le débit instantané et le débit cumulé sont affichés par le cristal liquide à matrice de points avec rétroéclairage. Le convertisseur dispose de 4 -Sortie 20mA, sortie d'alarme et sortie de fréquence, et dispose d'une interface de communication RS-485, et prend en charge HART et MODBUS
protocoles.

Débitmètre électromagnétique intelligent NYLD Caractéristiques de conception

■ Traitement numérique complet, forte capacité anti-interférence, mesure fiable, haute précision, la plage de mesure du débit peut atteindre 150:1 ;
■ Alimentation à découpage EMI ultra-faible, large plage de tension d'alimentation appropriée, bonnes performances anti-EMI ;
■ Utilisez un microprocesseur 16 bits intégré, avec une vitesse de fonctionnement rapide, une haute précision et une excitation d'onde rectangulaire basse fréquence programmable, améliorant la stabilité de la mesure du débit et une faible consommation d'énergie ;
■ Utilisez des pièces SMD et la technologie de montage en surface (SMT), une fiabilité de circuit élevée ;
■ Aucune pièce mobile dans le tuyau, aucune pièce bloquant le débit et il n'y a pratiquement aucune perte de pression supplémentaire lors de la mesure ;
■ Il peut modifier la gamme en ligne sur site en fonction des besoins réels des utilisateurs ;
■Les résultats de mesure sont indépendants des paramètres physiques tels que la distribution de la vitesse d'écoulement, la pression du fluide, la température, la densité, la viscosité ;
■ Écran LCD rétroéclairé haute définition, menu entièrement chinois, facile à utiliser, facile à utiliser, facile à apprendre et à comprendre ;
■ Sortie de signal de communication numérique telle que RS485, RS232, Hartand Modbus (en option) ;
■ Avec fonction d'autotest et d'autodiagnostic ;
■ Avec fonction d'enregistrement horaire total, enregistrement du débit total en heures, adapté à la mesure en temps partagé (en option) ;
■ Il y a trois intégrateurs, qui peuvent afficher respectivement la quantité d'accumulation avant, la quantité d'accumulation inverse et la quantité de calcul de différence. Il y a une horloge de mise hors tension interne, qui peut enregistrer 16 temps de mise hors tension.(optionnel);

■ Avec un opérateur portatif infrarouge, un taux de communication de 115 KHZ, il peut faire fonctionner toutes les fonctions du convertisseur à distance sans contact (en option).
