Détails sur le produit:
|
| break: | ±0.5%R, ±1%R (au-dessous de DN200) | Écoulement Rate Range :: | 0.5-10m/s |
|---|---|---|---|
| Humidité ambiante :: | 5%~95% | Sortie de signal :: | 4-20ma |
| Diamètre nominal :: | 15~800mm | catégorie de protection :: | IP65, il peut être adapté aux besoins du client jusqu'à IP67 |
| La température moyenne la plus élevée: | +80℃ | Degré de protection: | Type distinct IP68, IP65 |
| Surligner: | Transmetteur de débit électromagnétique NYLL-CH,débitmètre électromagnétique de 15 mm,transmetteur de débit électromagnétique en acier inoxydable |
||

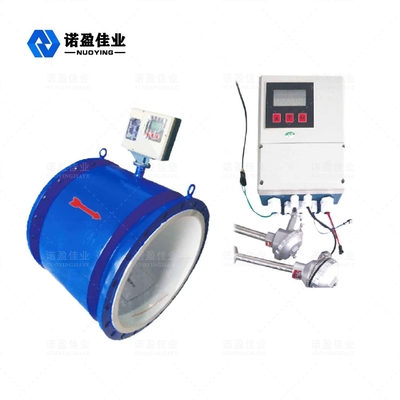

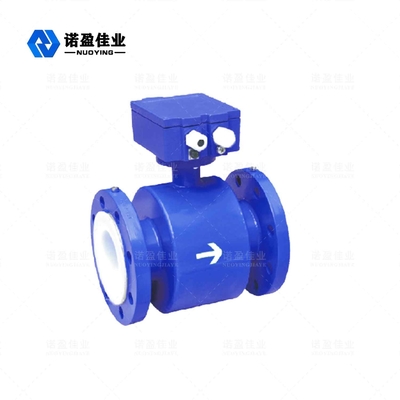

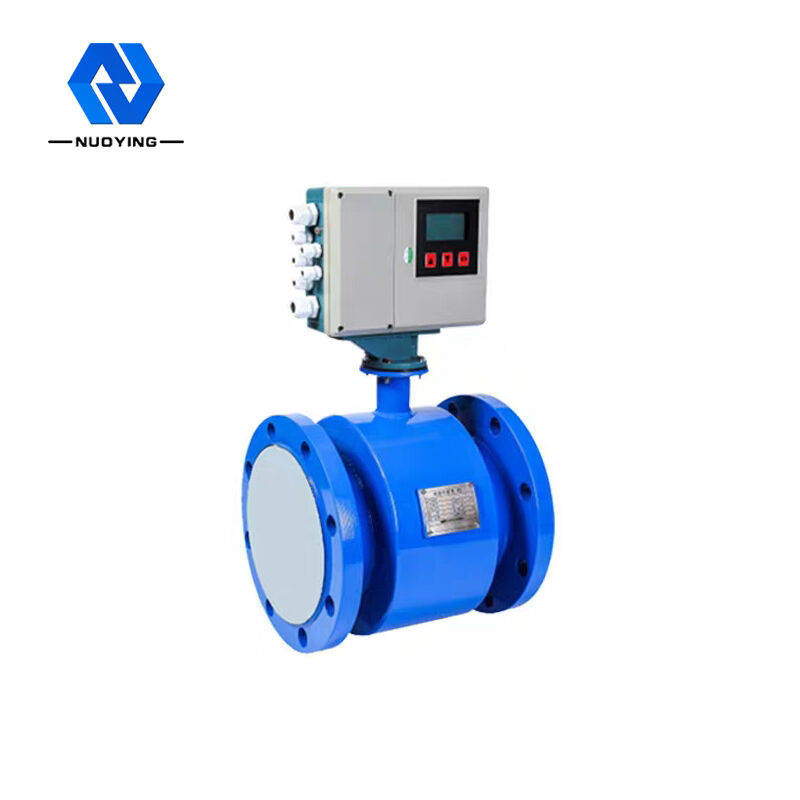

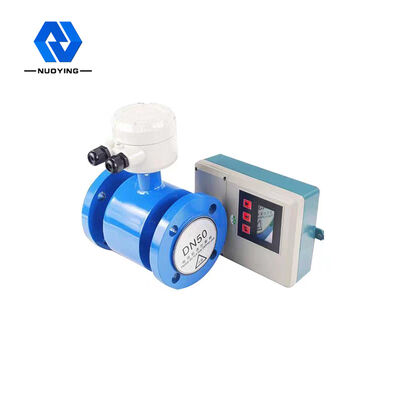

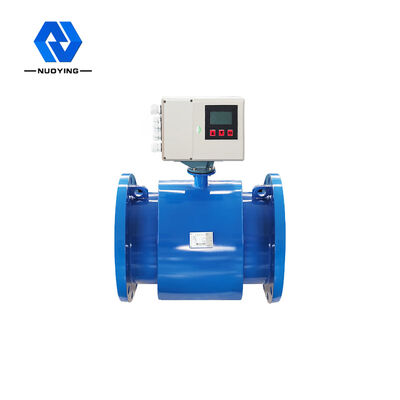

Émetteur d'écoulement électromagnétique de NYLL-CH acier inoxydable de 15mm à de 800mm

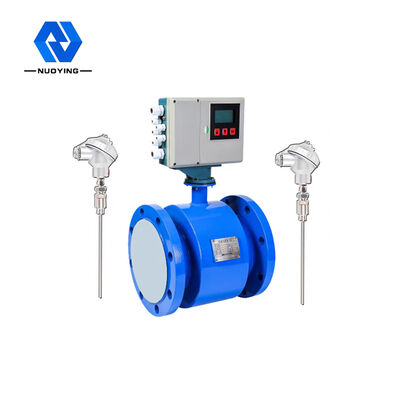

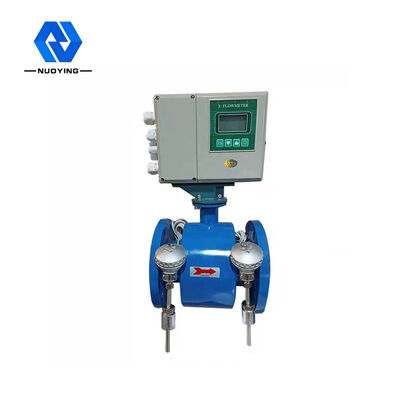

Mètre de chaleur électromagnétique de NYLL-CH
Le mètre électromagnétique d'énergie thermique de série de NYLL-CH est un mètre de mesure pour mesurer la chaleur libérée par le fluide de la chaleur chargé dans un système de transfert de chaleur. Il emploie une haute précision, fiabilité élevée du compteur de débit électromagnétique comme mesure d'écoulement, utilisant une haute précision, de forte stabilité de la résistance thermique de platine pour faire la mesure de la température, de sorte que le mètre d'énergie thermique ait une représentation très excellente de mesure. Il peut être très utilisé dans la mesure des zones résidentielles civiles, des immeubles de bureaux, des entreprises et des établissements du chauffage central, du chauffage, de la climatisation et de toute autre chaleur.
Paramètres techniques électromagnétiques de mètre de chaleur de NYLL-CH
|
Norme Diamètre nominal Gamme de débit Exactitude Conductivité moyenne |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5-10m/s ±0.5%R, ±1%R (au-dessous de DN200) La valeur théorique ≥5uS/cm, la valeur réelle ≥30uS/cm d'utilisation. |
|||
| Pression nominale | 1.0MPa standard | Optional1.6MPa | 2.5MPa facultatif | 4.0MPa facultatif |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Température ambiante |
Capteur Type intégré |
0℃ - 或 de +80℃ - 25℃ - 或 +70-+250℃ de +120℃ -10℃ - +55℃ |
||
|
Le milieu le plus élevé la température |
Type intégré | +80℃ | ||
|
Type distinct |
Revêtement du néoprène (CR) | +80℃ | ||
| Le caoutchouc de silicone (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Revêtement de PTFE (F4) Doublure de propylène de Polyfluoroethylene (F46) |
或 +120℃ de +80℃ | |||
|
Puissance de tension de puissance de taille de port de câble du signal de sortie Mode de communication Les électrodes groundelectrodematerial de forme d'électrode de Signalelectrodeand numérotent la bride de connexion de bride de connexion |
4 -20mA ; impulsion/fréquence de 2kHz (défaut), SKHz (maximum) : M20*1. 5 (l'eau en nylon standard - joint de preuve, joint anti-déflagrant facultatif en métal) 110/220VAC (100-240VAC), 50Hz/60Hz ; 24VDC ±10% ≤20W RS -485, appui MODBUS standard - protocole de RTU, protocole de CERF, GPRS Acier inoxydable 316L, Hastelloy C, Hastelloy B, titane, tantale, platine Inter a inséré le type, type inséré externe électrodes doivent être adaptés aux besoins du client 3-4 électrodes standard (2 électrodes de mesure, 十 électrodes fondantes), configurées par calibre En conformité avec le GB9119 standard national (peut être adapté aux besoins du client selon des besoins des utilisateurs) en conformité avec le GB9119 standard national (peut être adapté aux besoins du client selon des besoins des utilisateurs) |
|||
| Fondre le matériel d'anneau | Acier inoxydable, molybdène-contenant l'acier inoxydable | |||
| DN15-DN450 | Acier inoxydable lCr18Ni9Ti (acier inoxydable austénitique normal SUS321) | |||
| Logement du matériel | De l'acier au carbone standard, acier inoxydable doit être adapté aux besoins du client | |||
| Catégorie de protection | Type distinct IP68, IP65 | |||
| Type intégré IP65 | ||||
Caractéristiques de conception électromagnétiques de mètre de chaleur de NYLL-CH
◎La résistance PT1000 thermique est employée pour la mesure de la température, et le compteur de débit électromagnétique pour la mesure d'écoulement, avec la représentation d'exactitude de mesure, stable et fiable, et excellente élevée.
◎Le tuyau de mesure n'a aucune pièce de résistance, aucun dommages de pression, non affectés par mauvaise qualité de l'eau.
◎La gamme mesurée d'écoulement est large et le débit peut être placé de 0,5 m/s à 10m/s.
◎L'affichage de contre-jour d'affichage à cristaux liquides de grand écran dans tout le Chinois, peut être lu clairement dans la lumière forte et aucune lumière.
◎Il a la fonction simultanée d'affichage du taux cumulatif de la chaleur, du débit cumulatif, du taux instantané de la chaleur, du débit instantané, de la température d'admission de l'eau, de la température effluente de l'eau et d'autres données.
◎La méthode de correction thermique de la chaleur d'enthalpie avec le changement de température aléatoire est adoptée pour assurer la mesure précise à différentes températures de l'eau.
◎Avec MODBUS, CERF, GPRS, sortie de communication numérique de PROFIBUS, commode pour la communication à distance. Fonction de protection par mot de passe, vous ne pouvez pas modifier les paramètres fonctionnants sans mot de passe.
