Détails sur le produit:
|
Application typique: | Liquide, gaz, vapeur | modèle du produit: | NP3051X |
---|---|---|---|
Liquide remplissant: | Huile de silicone, huile inerte (facultative) | Plage de mesure: | 0,006, 004,0.25, 1,0, 2,5, 10,25,40Mpa |
Précision de mesure: | 0,025, 0,075, 0,1, 0,2 | La température de processus: | -25 | +85°C (le ℃ >+125 peut être adapté aux besoins du client) |
Connexion de processus: | Fil, bride | Atténuation du temps: | 0.1~16s réglable |
Surligner: | Transmetteur de pression différentielle 3051,transmetteur de pression différentielle de vapeur,transmetteur de capteur de pression de liquide fileté |

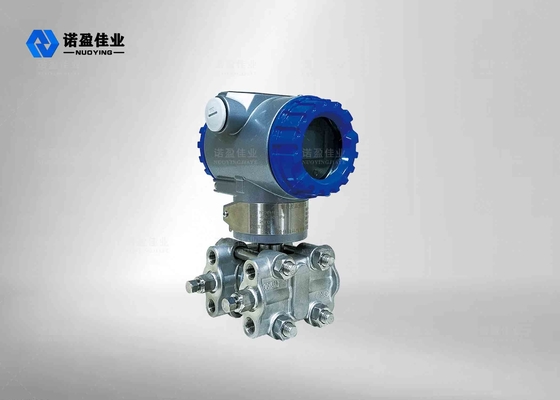

Haute stabilité3051rédifférentielPpressionJrandonneur PourGaz Liquide Vapeur PressionLa mesureApplications
Autodiagnostic Principe de fonctionnement stable à haute pression du transmetteur de pression différentielle 3051
Le transmetteur intelligent de pression/pression différentielle de la série NY3051 est un instrument de type champ intelligent selon le protocole HART.Avec la conception originale du diaphragme importé, le microprocesseur et le circuit de communication HART peuvent être utilisés pour une communication bidirectionnelle avec n'importe quel logiciel informatique supérieur qui prend en charge le protocole de communication HART ou 475 ainsi que d'autres opérateurs manuels conformes au protocole de communication HART.Il est également équipé d'un écran LCD numérique intelligent 5 bits, qui peut afficher la valeur de pression/pression différentielle, la valeur d'entrée et la valeur de sortie sur site.Le débogage est très pratique pour réaliser les fonctions numériques et intelligentes de l'émetteur.Il est compatible avec le signal de sortie analogique traditionnel 4 ~ 20 mA, il peut donc être interchangé avec le compteur analogique sans changer le système de contrôle.
Le transmetteur intelligent de pression/pression différentielle de la série NY3051 possède un composant de détection à capacité variable appelé « δ » Chamber, la pression du procédé est transmise au « δ » Le diaphragme central de la chambre.Le diaphragme central est un élément élastique tendu, qui génère un déplacement de déformation correspondant pour la différence de pression entre les deux côtés agissant sur lui, et ce déplacement est transformé en la capacité différentielle formée sur la plaque de condensateur.La capacité différentielle est convertie en signal de sortie standard par un circuit électronique.
Transmetteur de pression différentielle 3051Caractéristique de conception
◎ Haute précision et bonne stabilité ;
◎ Avec autodiagnostic continu, compensation linéaire et fonctions de réglage fin numérique ;
◎ Un réglage local de la position zéro et de la plage peut être réalisé, et un réglage à distance peut également être réalisé via un opérateur manuel à distance et un ordinateur ;.La sortie linéaire ou racine carrée peut être sélectionnée en fonction de différentes applications ;Le temps d'amortissement peut être réglé pour changer entre 0,1 et 16 s ;
◎ L'unité de valeur de pression peut être convertie entre KPa, Pa, Inlz0, bar, etc.Les modes de panne et de sécurité peuvent être définis en basculant l'interrupteur de panne/sécurité ;Avec les modes monopoint, multipoint et intermittent :
◎ Avec la fonction de protection contre les pannes de courant, les données de travail peuvent être enregistrées automatiquement en cas de panne de courant ;
◎ Composants solides, la carte de circuit imprimé enfichable est petite, légère, solide et résistante aux chocs ;
◎ Bon pour la protection unidirectionnelle contre les surcharges :
Transmetteur de pression différentielle 3051Paramètre technique
Application typique | Liquide, gaz, vapeur |
modèle du produit | NP3051X |
Liquide de remplissage | Huile de silicone, huile inerte (facultatif) |
Matériau du diaphragme | 316L, alliage HaC (personnalisé) |
Plage de mesure | 0.006,004,0.25,1.0,2.5,10,25,40Mpa |
Précision de mesure | 0,025, 0,075, 0,1, 0,2 |
Température ambiante | -40 ~ +85°C |
Température de processus | -25 ~ +85°C (>+125 ℃ peut être personnalisé) |
Connexion de processus | Filetage, bride |
Temps d'amortissement | 0,1 ~ 16 s réglable |
Fournir de l'énergie | 24VDC |
Signal de sortie | 4-20 mA /HART/RS485/Modbus (LCD en option) |
Degré de protection | IP65 |
Catégorie antidéflagrante | Exia II CT6 Ga (détails dans le certificat) |
Transmetteur de pression différentielle 3051 Produit Applications
★Industrie pétrolière/pétrochimique/chimique : il est associé à un dispositif d'étranglement pour fournir une mesure et un contrôle précis du débit.Il peut mesurer la pression et le niveau de liquide des tuyaux et des réservoirs de stockage.
★Énergie électrique/gaz de ville/autres entreprises de l'entreprise : lieux nécessitant une grande stabilité et une mesure de haute précision.
★Fabrication de pâtes et papiers : Il est utilisé dans les endroits où la résistance chimique et la résistance à la corrosion sont requises.
★Acier/métaux non ferreux/céramique : utilisé dans les endroits où une grande stabilité et une grande précision sont requises pour la mesure de la pression du four.
★Machines/construction navale : Il est utilisé dans les endroits où une mesure stable est requise sous un contrôle strict (température, humidité, etc.) et dans des conditions de haute précision.
