Détails sur le produit:
|
Connexion de processus: | Fil, bride (facultative) | Alimentation d'énergie: | 12.5V-36V, alimentation d'énergie standard is24VDC |
---|---|---|---|
Résistance de charge: | ≯750Ω (voyez au-dessous du diagramme 1 pour la caractéristique de charge) | Protection mécanique: | IP65 |
Exactitude: | 0.25%F·S, 0.5%F·S | Gamme: | -95kPa~60MPa |
Diaphragme Materia: | 316L (facultatif) | Coefficient de température: | ≤0.02%/℃ |
Surligner: | Émetteur de pression de gaz IP65 liquide,émetteur de capteur de pression de gaz 316L,Transmetteur de pression liquide de bride |

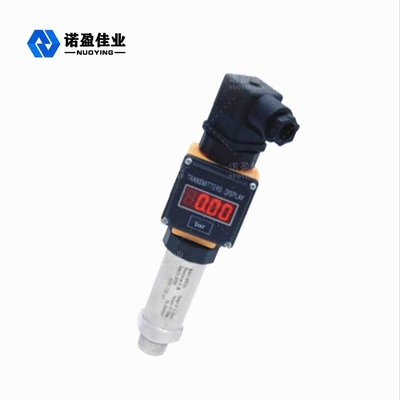

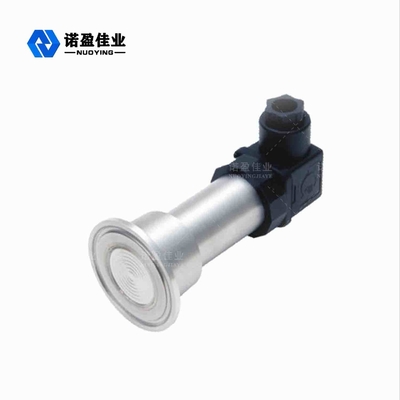

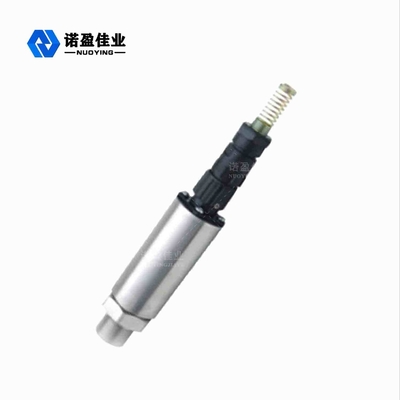

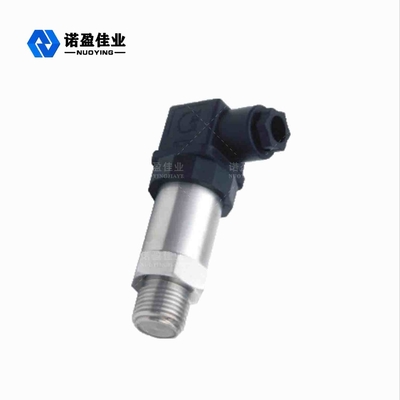

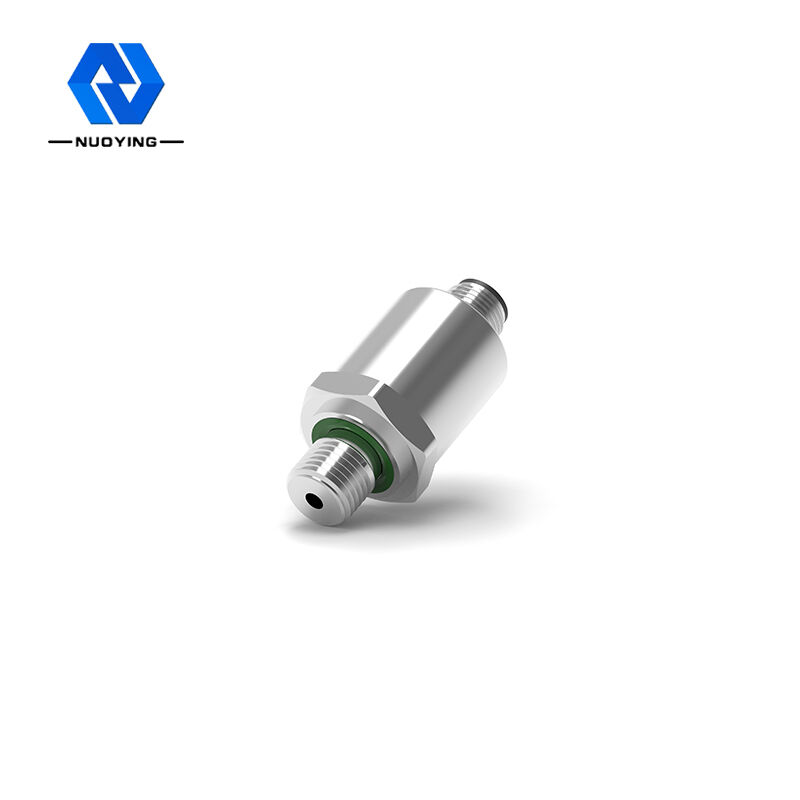

Émetteur de capteur de pression de l'émetteur 316L de pression de gaz liquide de NP93420 IP65
Principe de fonctionnement d'émetteur de capteur de pression
Le sens de transmetteur de pression de la série NP93420 en général se compose principalement de capteur de capteur de pression de piézoélectrique (également connu sous le nom de capteur de pression), de circuit de mesure et de connecteur de processus. La sortie est stable, la sensibilité est haute, l'influence de l'interférence et du bruit est relativement petite, le coût correspondant du circuit d'amplificateur est réduit, et la résolution est considérablement améliorée. Elle peut changer les paramètres physiques de pression tels que le gaz et le liquide sentis par le capteur de capteur de pression de piézoélectrique en signal électrique standard (tel que 4~20mADC, etc.), pour fournir indiquer l'alarme, l'enregistreur, le régulateur et d'autres instruments secondaires pour l'ajustement de mesure, d'indication et de processus. V spécial/moi circuit intégré, peu de périphériques, fiabilité élevée, entretien simple, volume, légers facile et petit, faciles à installer et corriger.
Le transmetteur de pression est un genre d'instrument qui accepte la pression variable et convertit la variation de pression en signal de sortie standard dans une certaine proportion après transfert du sens. la transmission à deux fils de signal de C.C 4-20mA, capacité anti-parasitage forte, la longue transmission distance.LED, affichage à cristaux liquides, têtes d'indicateur de l'indicateur trois, lecture de site est très commode. Une fois utilisé dans les domaines dangereux et explosifs, le transmetteur de pression diffus de silicium est adopté. Le produit a les caractéristiques de la tension à faible intensité et basse et de la consommation de puissance faible. Il appartient au produit d'une sécurité inhérente et anti-déflagrant et est équipé du certificat anti-déflagrant. Peut être employé pour mesurer des médias visqueux, cristallins et corrosifs. Le signal de sortie d'émetteur est transmis à la salle de contrôle central pour l'indication, l'enregistrement ou le contrôle de pression.
Paramètre technique d'émetteur de capteur de pression
Application typique | gaz et liquide que compatible avec SS316 |
Exactitude | 0.25%F·S, 0.5%F·S |
Gamme | -95kPa~60MPa |
Materia de diaphragme | 316L |
Coefficient de température | ≤0.02%/℃ |
La température de processus | -10~+80℃ |
Température de stockage | -40~+125℃ |
Coefficient de température de gamme complète | ≤0.02%/℃ |
Hygrométrie | <95% |
Connexion de processus | Fil (facultatif) |
Limite de surcharge : | 150%-200% de la gamme évaluée |
Sortie de signal | 4~20m CDA à deux fils ; 0~10m CDA trifilaires |
Alimentation d'énergie | 12.5V-36V, 24VDC standard |
Résistance de charge | ≯750Ω |
Protection mécanique | IP65 |
Classe d'explosion | IaCT5 exⅡ |
Application d'émetteur de capteur de pression
Très utilisé en pétrole, industrie chimique, métallurgie, courant électrique, industrie légère, matériaux de construction, médecine, protection de l'environnement, recherche scientifique, et d'autres entreprises et établissements, réalisez pour examiner la pression du liquide de processus, et convenez pour environnement tous temps de différentes occasions et toutes sortes de liquide corrosif. Adoptant une série de mesures de sauvegarde, telles que le matériel d'acier inoxydable et la structure protectrice spéciale, et amplifiant le circuit de se protéger contre la grève surprise, anti-brouillage, l'anti-surtension, la surintensité, etc., il améliore la capacité du cachetage et l'anticorrosion fiable et l'environnement de travail anti-défavorable. Entièrement approprié aux besoins industriels généraux de mesure sur le terrain et de contrôle.
