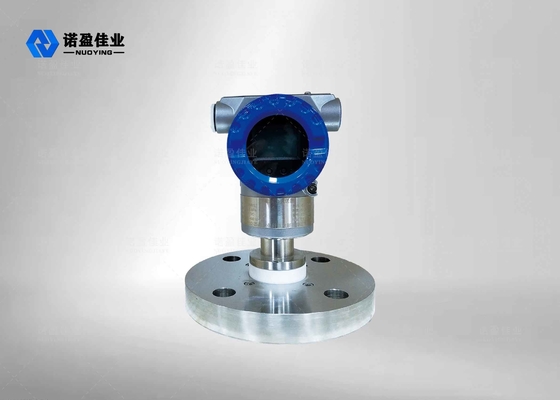

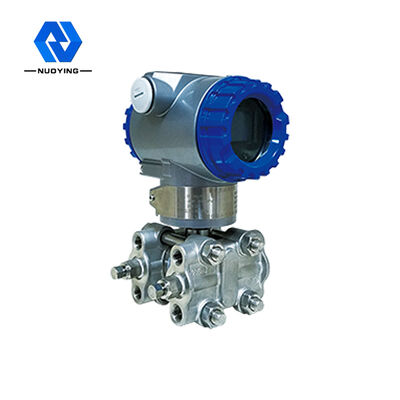

l'émetteur de capteur de pression d'alliage de 316L ha C pour des liquides intoxique des vapeurs classent 0,1/0,2

Pour les produits du secteur de la construction et de la constructionémetteur de pression

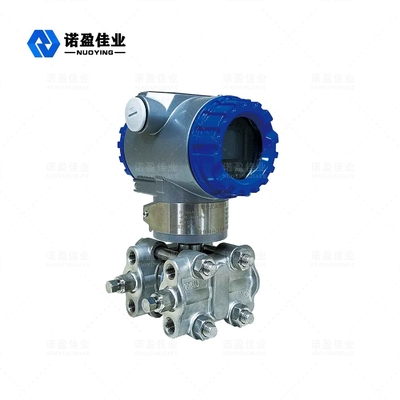

   Les émetteurs de pression différentielle intelligents de la série NY3051 sont des instruments de terrain intelligents conformes au protocole HART.Adopter le diaphragme importé sur la conception en utilisant un microprocesseur avec circuit de communication HART, peut être avec n'importe quel protocole de communication HART supports de logiciels PC ou accord avec le protocole de communication HART de 475 mains opérateur de communication bidirectionnelle avec cinq affichage LCD numérique intelligent,peut être la scène montre la valeur différentielle / pression, la valeur de courant de sortie et la valeur de pourcentage de sortie, le débogage est très pratique,réaliser les fonctions numériques et intelligentes de l'émetteur, et compatible avec le signal de sortie analogique traditionnel de 4 ~ 20mA, afin de ne pas modifier le système de commande peut réaliser et l'échange de table analogique.

principe de fonctionnement

Les émetteurs/émetteurs de pression différentielle intelligents de la série NY3051 disposent d'un composant de détection à capacité variable, appelé chambre "5" (voir figure ci-dessous).La pression du processus est transmise au diaphragme central de la chambre "5" à travers le diaphragme d'isolation des deux côtés de la chambre "5" et le fluide de remplissageLe diaphragme central est un élément élastique, qui produit un déplacement de déformation correspondant à la différence de pression entre les deux côtés agissant sur lui,et ce déplacement est transformé en une capacité différentielle formée sur la plaque de capacité. Conversion d'un condensateur faible en un signal de sortie standard par un circuit électronique.

Caractéristique de conception

◎haute précision, bonne stabilité;

◎Avec des fonctions d'auto-diagnostic continu, de compensation linéaire et de réglage fin numérique;

◎ Peut réaliser le réglage local de zéro, de portée, peut également être réalisé par opérateur manuel à distance, réglage à distance par ordinateur;

◎La sortie linéaire ou racine peut être sélectionnée en fonction de différentes applications;

◎Le temps d'amortissement peut être réglé entre 0,1 et 16 s;

◎Il peut réaliser la conversion des unités de valeur de pression en KPa, Pa, InH:0, barre, etc.;

◎Les modes de défaillance et de sécurité peuvent être réglés en activant l'interrupteur de défaillance/de sécurité;

◎avec mode point unique, multipoint et matrice;

◎Avec la fonction de protection contre l'arrêt de courant, l'arrêt de courant peut automatiquement enregistrer ses données de travail;

◎élément solide, carte de circuit imprimé de type bouchon, petit, léger, résistant aux tremblements de terre;

◎Bonne protection contre les surcharges unidirectionnelles;

Paramètres techniques
