Détails sur le produit:
|
Application typique: | Gaz liquide, vapeur | Modèles de produit: | NP-93420-IF |
---|---|---|---|
Catégorie anti-déflagrante: | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) | niveaux de la protection: | IP67 |
Connexion de processus: | le、 de filet de vis brident (sélectionnable) | Sortie de signal: | 4… 20mA |
La température de processus: | -25~+125℃ (>125℃ peut être adapté aux besoins du client) | Alimentation d'énergie: | 24VDC |
Surligner: | Émetteur de capteur de pression du diaphragme IP67,Émetteur de capteur de pression de filet de vis,émetteur de niveau de liquide de la pression 20mA |

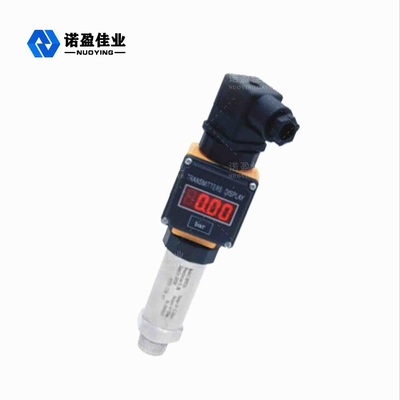

L'original de transmetteur de pression a importé le diaphragme de pression de haute performance
Principe de fonctionnement de transmetteur de pression
La série NP93420 utilise l'effet piézorésistif des semi-conducteurs et de la technologie de micro-usinage pour fabriquer un pont de Wheatstone sur une orientation en cristal spécifique d'une gaufrette de silicium de monocristal par photolithographie, diffusion et d'autres processus de semi-conducteur pour former un diaphragme sensible, une fois soumise à la force externe. Un léger changement se produit, les changements de résistivité, et les changements de résistance de bras de pont (une paire devient plus grande et l'autre devient plus petite) de la sortie de signal de tension d'excitation, après la compensation de température d'ordinateur, l'ajustement de résistance de laser, l'amplification de signal et toute autre assemblée de méthode de transformation et stricte examinant, le calibrage et d'autres processus pour produire des transmetteurs de pression avec les signaux de sortie standard.

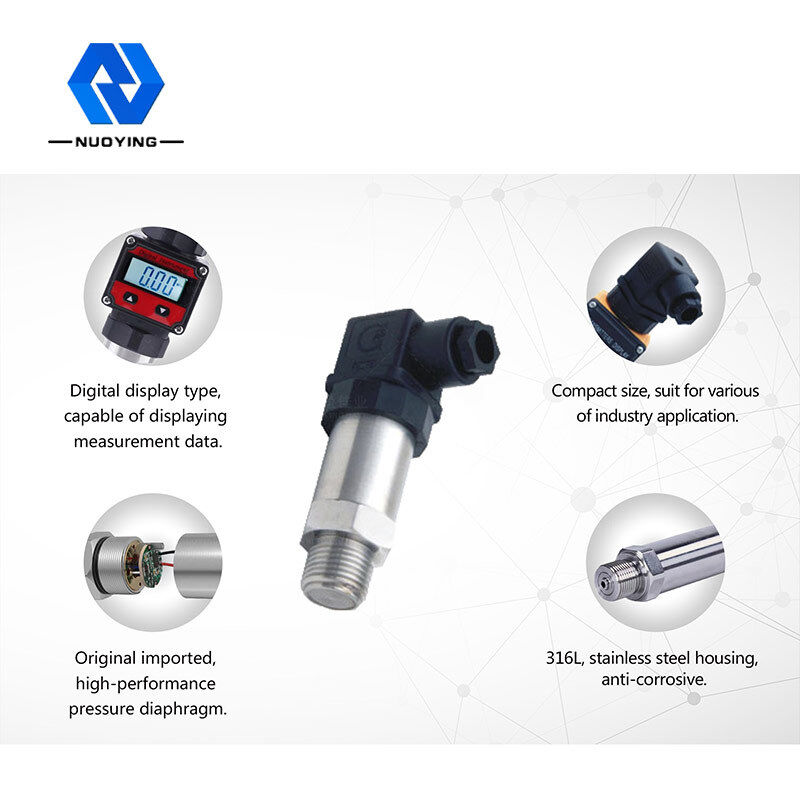

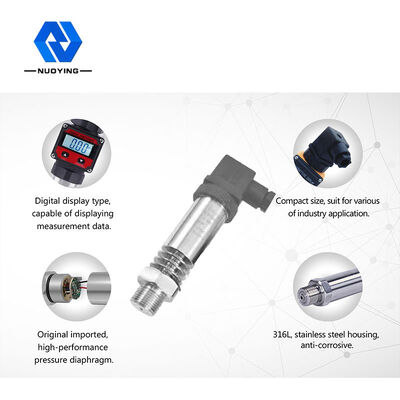

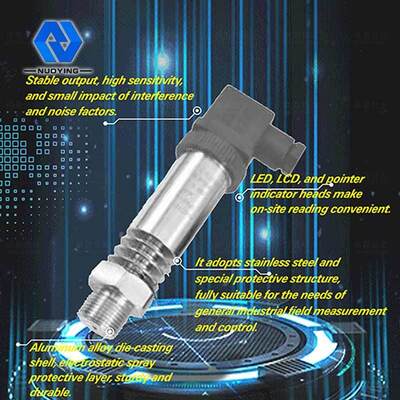

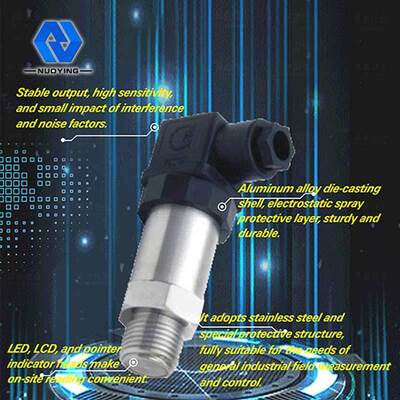

Caractéristique de conception de transmetteur de pression
◎La sortie est stable, la sensibilité est haute, l'influence de l'interférence et du bruit est relativement petite, le coût correspondant du circuit d'amplificateur est réduit, et la résolution est considérablement améliorée.
◎Circuit intégré consacré de V/I, peu de périphériques, fiabilité élevée, installation simple et facile et élimination des imperfections d'entretien, de petite taille, légères, extrêmement commodes.
◎Alliage d'aluminium moulant sous pression la coquille, isolement de trois-terminal, couche protectrice de pistolage électrostatique, vigoureux et durable.
◎transmission à deux fils de signal de C.C 4-20mA, capacité anti-parasitage forte et longue distance de transmission.
◎LED, affichage à cristaux liquides, sortes de l'indicateur trois des indicateurs, lecture sur place est très commode. Peut être employé pour mesurer des médias visqueux, cristallins et corrosifs.
◎une fois utilisé dans les domaines dangereux et explosifs, le transmetteur de pression diffus de silicium est employé. Le produit a les caractéristiques de la tension à faible intensité et basse et de la consommation de puissance faible. C'est un produit anti-déflagrant d'une sécurité inhérente et est équipé d'un certificat anti-déflagrant
◎les matériaux d'acier inoxydable et les structures protectrices spéciales, aussi bien que des séries de mesures de protection telles que la protection contre la foudre, anti-parasitage, l'anti-tension et la surintensité du circuit d'amplification, améliorent la capacité du cachetage fiable et de l'environnement de travail anti-corrosif et amortisseur, et répondre entièrement aux besoins de la mesure sur le terrain et du contrôle industriels généraux
Paramètres techniques de transmetteur de pression

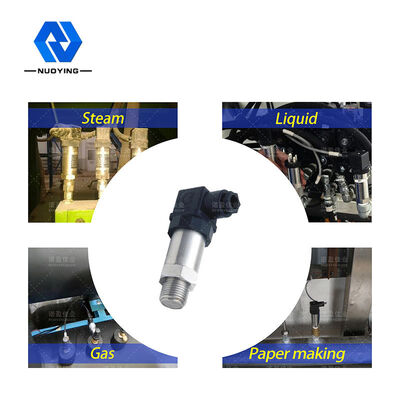

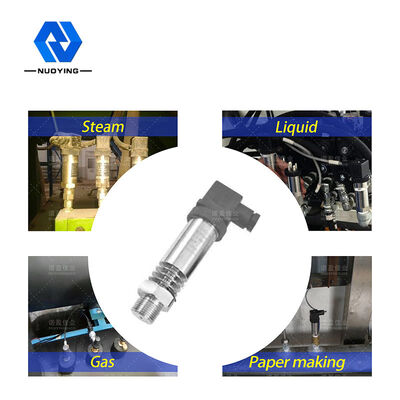

Application typique | Liquide, gaz, vapeur | |||
modèle de produit |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
gamme de mesure | URL de limite supérieure | |||
Pression indiquée | Pression indiquée de joint | Pression absolue | Pression indiquée | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Matériel de diaphragme | 316L (peut être adapté aux besoins du client) | |||
Catégorie d'exactitude | 0,1, 0,2 | |||
Alimentation d'énergie | 24VDC | |||
Sortie de signal | 4… 20mA/HART/RS485/Modbus… | |||
Température ambiante | -40~+85℃ | |||
La température de processus | -25~+125℃ (>125℃ peut être adapté aux besoins du client) | |||
Connexion de processus | filet de vis, bride (sélectionnable) | |||
Atténuation du temps | 0.1~16s réglable | |||
surcharge autorisée | périodes ≤2 de gamme évaluée | |||
Affichage de champ | Affichage à cristaux liquides (sélectionnable) | |||
niveaux de la protection | IP67 | |||
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
