Détails sur le produit:
|
Application typique: | Liquide | Modèles de produit: | NP-93420-IB |
---|---|---|---|
Matériel de diaphragme: | 316L (peut être adapté aux besoins du client) | Atténuation du temps: | 0.1~16s réglable |
Catégorie d'exactitude: | 0,1、 0,2 | Sortie de signal: | 4… 20mA \ RS485/Modbus… |
surcharge autorisée: | périodes ≤2 de gamme évaluée | Affichage de champ: | Affichage à cristaux liquides (sélectionnable) |
Surligner: | Émetteur de scellage de capteur de pression,Corrosion de transmetteur de pression anti,Transmetteur de pression RS485 liquide |

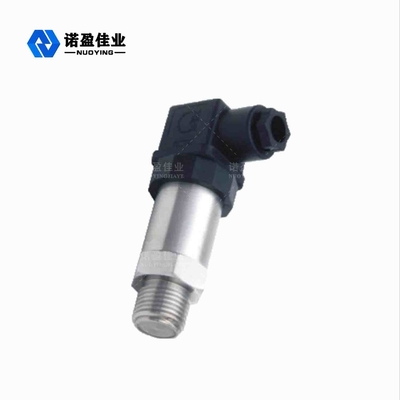

Cachetage de transmetteur de pression et anti-corrosif de haute sensibilité
Principe de fonctionnement de transmetteur de pression
La série NP93420 emploie l'effet piézorésistif des semi-conducteurs et de la technologie micromachining pour faire des ponts de Wheatstone sur la direction en cristal spécifique de la gaufrette de silicium monocristalline à l'aide des processus de semi-conducteur tels que la photolithographie et la diffusion pour former un film sensible. Quand elle est soumise à la force externe, elle changera légèrement, et la résistivité changera, de sorte que la résistance de bras de pont change (une paire deviendra plus grande et les autres paires deviendront plus petites) pour exciter la sortie de signal de tension. Par la compensation de température d'ordinateur, la modulation de résistance de laser, l'amplification de signal et d'autres méthodes de transformation, aussi bien que la détection stricte d'assemblée, le calibrage et d'autres processus, le transmetteur de pression avec le signal de sortie standard est produit.

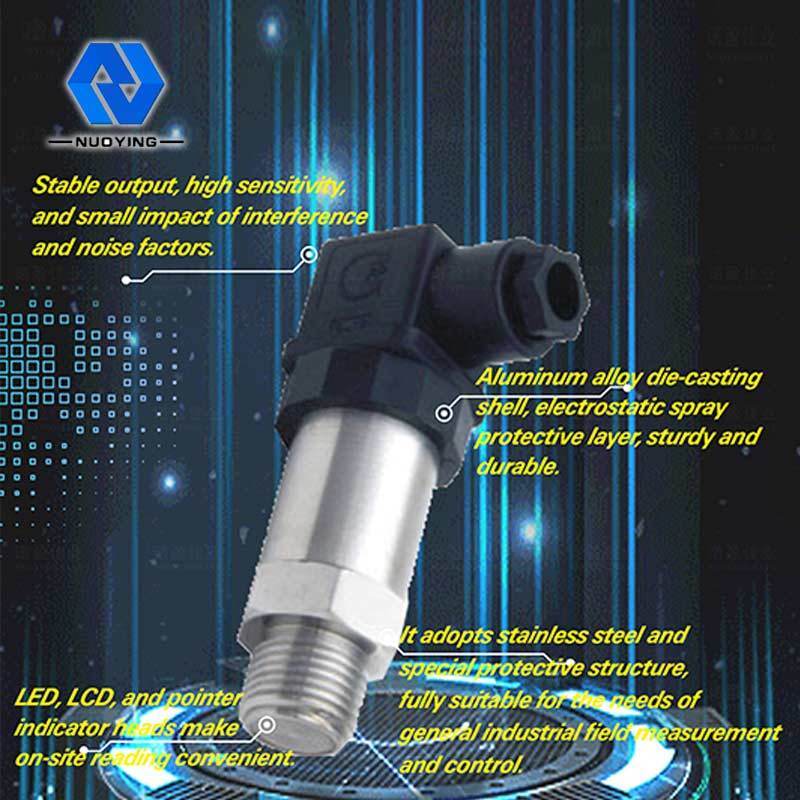

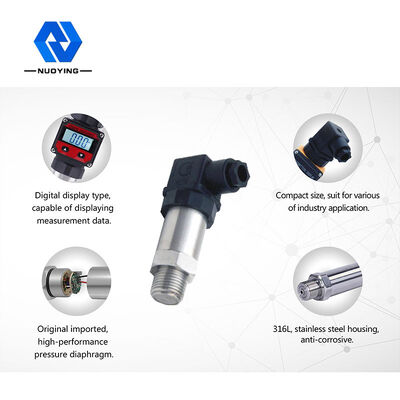

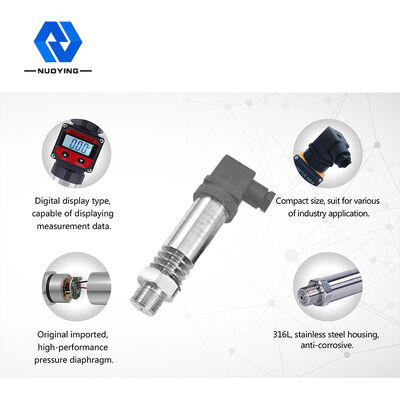

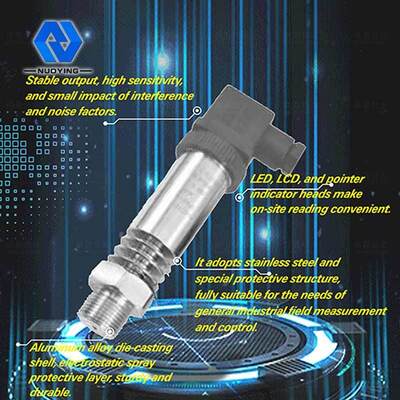

Caractéristique de conception de transmetteur de pression
◎La sortie est stable, la sensibilité est haute, l'influence de l'interférence et du bruit est relativement petite, le coût correspondant du circuit d'amplificateur est réduit, et la résolution est considérablement améliorée.
◎V spécial/moi circuit intégré, périphériques moins, fiabilité élevée, installation simple et facile et élimination des imperfections d'entretien, de petite taille, légères, extrêmement commodes.
◎alliage d'aluminium moulant sous pression la coquille, isolement de trois fins, couche protectrice de jet électrostatique, fort et durable.
◎transmission à deux fils de signal de C.C 4-20mA, capacité anti-parasitage forte et longue distance de transmission
◎mené, l'affichage à cristaux liquides et les indicateurs le rendent très commode pour lire sur le site. Il peut être employé pour mesurer des médias visqueux, cristallins et corrosifs.
◎une fois utilisé dans les domaines dangereux et explosifs, le transmetteur de pression diffus de silicium est employé. Le produit a les caractéristiques de la tension à faible intensité et basse et de la consommation de puissance faible. C'est un produit anti-déflagrant d'une sécurité inhérente et est équipé d'un certificat anti-déflagrant
◎les matériaux d'acier inoxydable et les structures protectrices spéciales, aussi bien que des séries de mesures de protection telles que la protection contre la foudre, anti-parasitage, l'anti-tension et la surintensité du circuit d'amplification, améliorent la capacité du cachetage fiable et de l'environnement de travail anti-corrosif et amortisseur, et répondre entièrement aux besoins de la mesure sur le terrain et du contrôle industriels généraux
Paramètres techniques de transmetteur de pression
Application typique | Liquide, gaz, vapeur | |||
modèle de produit |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
gamme de mesure | URL de limite supérieure | |||
Pression indiquée | Pression indiquée de joint | Pression absolue | Pression indiquée | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Matériel de diaphragme | 316L (peut être adapté aux besoins du client) | |||
Catégorie d'exactitude | 0,1, 0,2 | |||
Alimentation d'énergie | 24VDC | |||
Sortie de signal | 4… 20mA/HART/RS485/Modbus… | |||
Température ambiante | -40~+85℃ | |||
La température de processus | -25~+125℃ (>125℃ peut être adapté aux besoins du client) | |||
Connexion de processus | filet de vis, bride (sélectionnable) | |||
Atténuation du temps | 0.1~16s réglable | |||
surcharge autorisée | périodes ≤2 de gamme évaluée | |||
Affichage de champ | Affichage à cristaux liquides (sélectionnable) | |||
niveaux de la protection | IP67 | |||
Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
