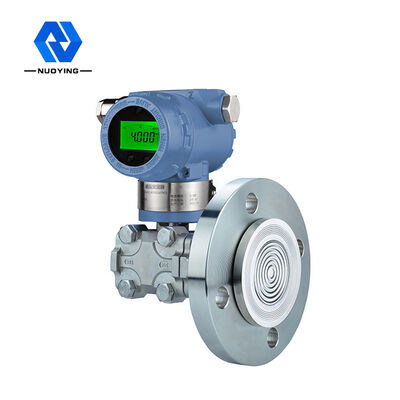

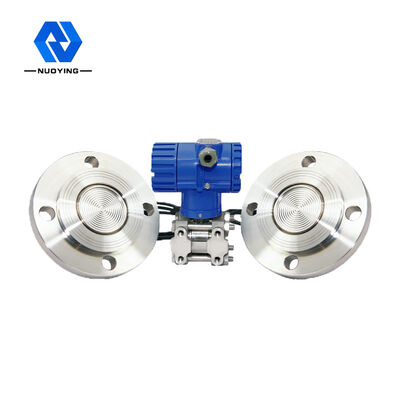

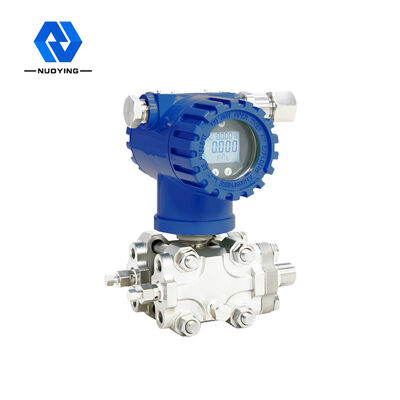

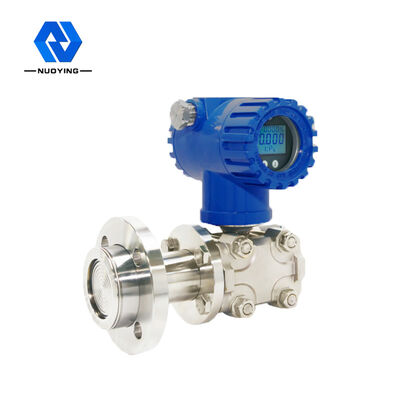

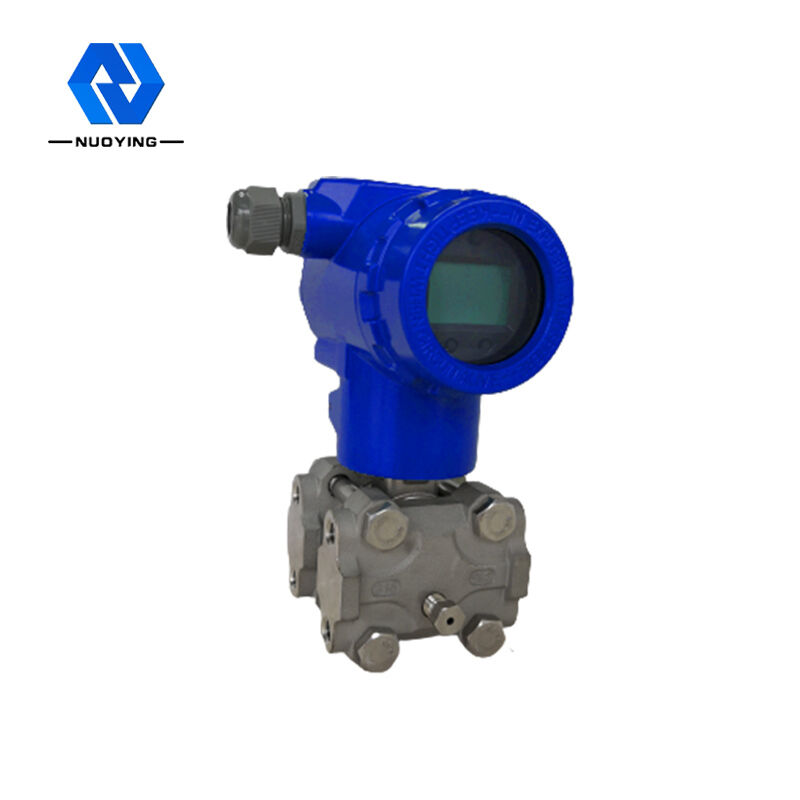

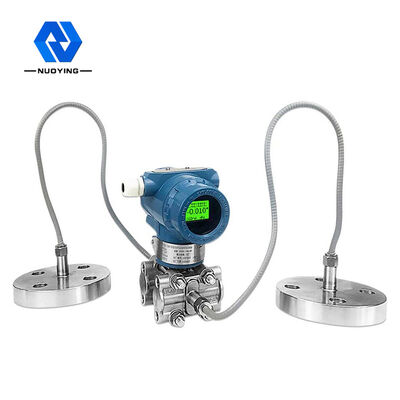

Détails sur le produit:
|
| Application typique: | Liquide, gaz, vapeur | Modèles de produit: | NY3051 |
|---|---|---|---|
| Fluide remplissant: | Huile de silicone, huile inerte (sélectionnable) | Matériel de diaphragme: | alliage d'ha C du、 316L (peut être adapté aux besoins du client) |
| Catégorie d'exactitude: | 0,025、 0,2 du、 0,1 du、 0,075 | Sortie de signal: | 4… 20mA/HART/RS485/Modbus… |
| Température ambiante: | -40~+85℃ | La température de processus: | -25~+125℃ (>125℃ peut être adapté aux besoins du client) |
| Surligner: | Émetteur inerte de différence de pression d'huile,De mise hors tension transmetteur de pression de protection 20mA,émetteur de la différence 316L de pression |
||
Fonction de protection de puissance- d'émetteur de différence de pression de haute précision
Principe de fonctionnement d'émetteur de différence de pression
La différence de pression intelligente de la série NY3051/transmetteur de pression a une capacité variable sentant la chambre de « σ appelée par composant » (voyez la figure ci-dessous), pression de processus par des diaphragmes d'isolement de « σ » des deux côtés de la chambre et le liquide remplissant sont transmis au « σ », le diaphragme central de la chambre. Le diaphragme central est un élément élastique tendu, qui produit le déplacement correspondant de déformation pour la différence de pression des deux côtés agissant là-dessus, et ce déplacement est transformé en capacité différentielle formée du plat de condensateur. La capacité différentielle est convertie en signal de sortie standard par un circuit électronique.
Caractéristique de conception d'émetteur de différence de pression
◎Stabilité de grande précision et bonne
◎avec l'auto-diagnostic continu, la compensation linéaire et les fonctions réglantes avec précision numériques ;
◎l'ajustement local de la position et de la gamme nulles peut être réalisé, et l'ajustement à distance peut également être réalisé par l'opérateur et l'ordinateur manuels à distance ;
◎la sortie de racine linéaire ou carrée peut être choisie selon différentes applications ;
◎l'heure de atténuation peut être placée pour changer entre 0,1 et 16S ;
◎L'unité de valeur de pression peut être convertie entre le kPa, la PA, l'inh2o, la barre, etc.
◎Les modes d'échec et de sécurité peuvent être placés en basculant la commande d'échec/sécurité
◎Il a des modes continus uniques, multipoint et
◎il a la fonction de protection de puissance-, et peut automatiquement sauver ses données fonctionnantes quand le courant est coupé ;
◎composants solides, cartes électronique, petit embrochable, léger, fort et tremblement de terre résistant ;
◎bonne protection à sens unique de surcharge
Paramètres techniques d'émetteur de différence de pression
| Application typique | Liquide, gaz, vapeur | ||||||||
|
modèle de produit |
NY3051 | ||||||||
| gamme de mesure | URL de limite supérieure | ||||||||
| Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPA) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Fluide remplissant | Huile de silicone, huile inerte (sélectionnable) | ||||||||
| Matériel de diaphragme | 316L, alliage d'ha C (peut être adapté aux besoins du client) | ||||||||
| Catégorie d'exactitude | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Alimentation d'énergie | 24VDC | ||||||||
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Température ambiante | -40~+85℃ | ||||||||
| La température de processus | -25~+125℃ (>125℃ peut être adapté aux besoins du client) | ||||||||
| Connexion de processus | filet de vis, bride (sélectionnable) | ||||||||
| Atténuation du temps | 0.1~16s réglable | ||||||||
| Affichage de champ | Affichage à cristaux liquides (sélectionnable) | ||||||||
| niveaux de la protection | IP67 | ||||||||
| Catégorie anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) | ||||||||
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
