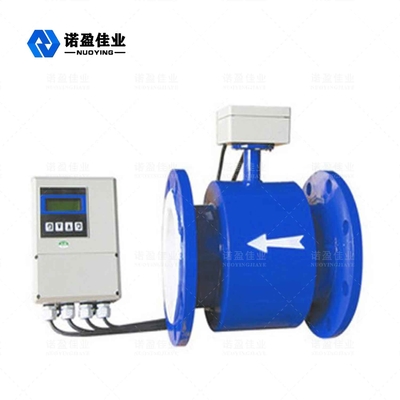

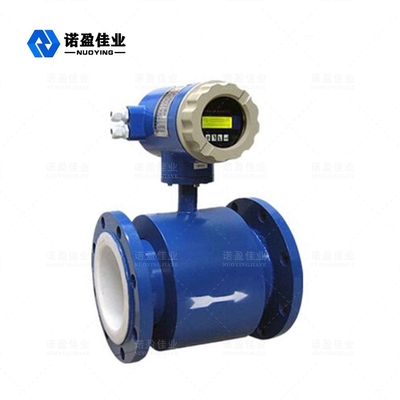

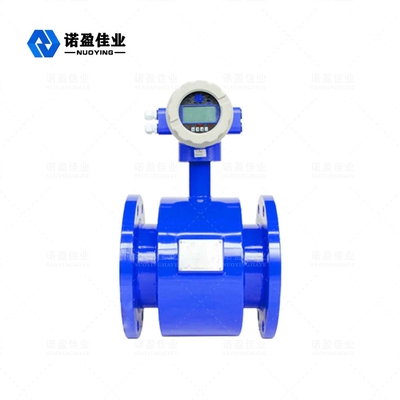

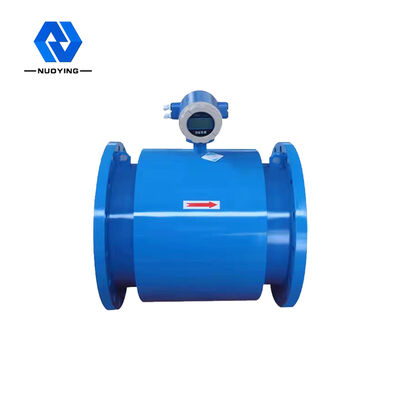

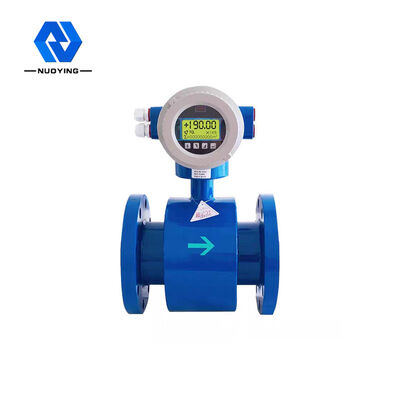

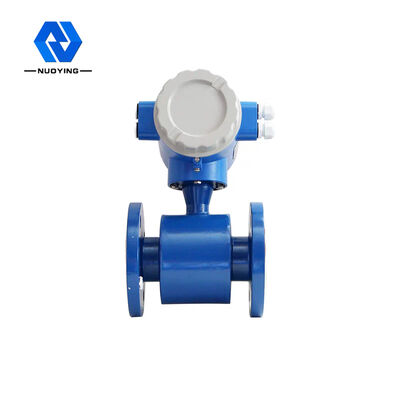

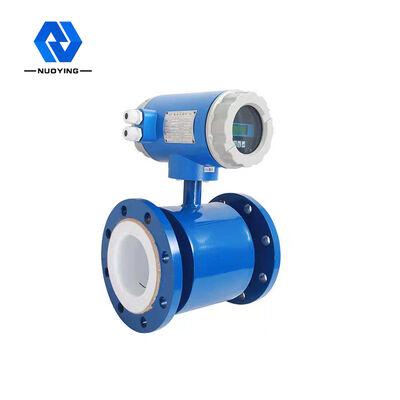

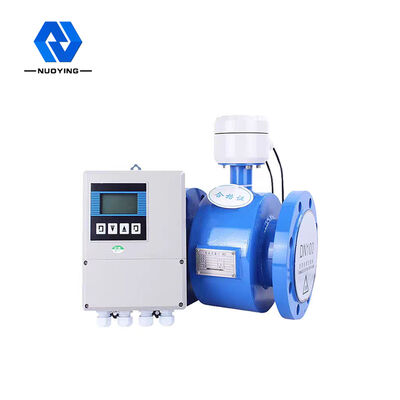

Type de canalisation de NYLD compteur de débit électromagnétique pour la mesure liquide

Un grand choix de type liquide compteur de canalisation de la mesure NYLD d'écoulement de Dans-tuyau de sorties de débit électromagnétique

Le type compteur de NYLL de débit électromagnétique est un genre de compteur de débit avec la fiabilité de grande précision et élevée. Il est employé pour mesurer le débit des liquides et les boues conducteurs dans des tuyaux fermés, et est très utilisé dans le courant en acier et électrique, le pétrole, le produit chimique, le charbon, la métallurgie, les minerais, la fabrication de papier, l'approvisionnement et le drainage en eau, la nourriture, la médecine et d'autres industries.

Principe de fonctionnement électromagnétique de compteur de débit de NYLD

Le principe de mesure est basé sur la loi de faraday de l'induction électromagnétique. C'est : le liquide conducteur dans le champ magnétique pour couper les lignes magnétiques du mouvement de force, la force électromotrice d'induction de conducteur, E pour : E = KBVD

D : le diamètre intérieur du tube de mesure

K : constantes d'instrumentation

V : section de mesure de tube du débit moyen

B : force d'induction magnétique

En mesurant l'écoulement, le fluide traverse une perpendiculaire de champ magnétique à la direction du flux. L'écoulement d'un fluide conducteur induit un signal de tension proportionnel au débit moyen (c.-à-d., débit). Le signal induit de tension est détecté par deux électrodes en contact direct avec le fluide et transmis par l'intermédiaire d'un câble à un amplificateur, qui est alors converti en signal de sortie actuel uniforme.

Paramètres techniques électromagnétiques de compteur de débit de NYLD

Caractéristique de conception électromagnétique de compteur de débit de NYLD

1. L'exactitude de mesure n'est pas affectée par des changements de la densité, de la viscosité, de la température, de la pression et de la conductivité liquides. Aucune pièces obstructives d'écoulement dans le tube de mesure, aucune perte de pression, et basse condition pour la section droite de tuyau.

2. Le convertisseur adopte l'affichage en cristal liquide de contre-jour, qui le rend facile à lire sous la lumière du soleil directe ou dans les chambres noires.

3. Le bouton infrarouge de contact pour placer des paramètres, dans les environnements durs sans ouvrir la couverture du convertisseur peut être placé sans risque.

4. Le compteur de débit est un système de mesure bi-directionnel, avec trois accumulateurs à l'intérieur : en avant, inverse et différence totale ; peut montrer en avant et d'écoulement l'inversion.

5. Et a un grand choix de sorties : actuel, impulsion, communication numérique, CERF.

6. Le convertisseur a la sortie auto-diagnostique d'alarme, la sortie vide d'alarme de limite supérieure et inférieure de sortie d'alarme de détection de charge, de débit, gestion de lot et d'autres fonctions.

7. Non seulement peut être employé pour la détection de processus générale, mais également pour la mesure de la pulpe, du liquide minéraux de pulpe et de pâte.

8. Compteur de débit électromagnétique à haute pression utilisant PFA plus la technologie de doublure de réseau, la résistance à haute pression, résistance à la pression négative, spécifiquement appliquée à industries pétrochimiques, minérales et autres.

9. Le type anti-déflagrant mètres peut être employé dans les endroits anti-déflagrants correspondants.
