Détails sur le produit:
|
| Application typique: | Liquides (eau propre, lubrifiants, liquides corrosifs, etc.) | Chaîne de mesure: | URL de limite supérieure (0-4m ; 0-170m) |
|---|---|---|---|
| Alimentation d'énergie: | 24VDC(±5%) | La température de processus: | -10~+70℃ |
| Sortie de signal: | 4… 20mADC/HART/RS485. | Connexion de processus: | Bride, fil, installation de parenthèse (facultative) |
| Surligner: | émetteur 20mA de niveau liquide,Émetteur de niveau liquide de bride,Émetteur liquide de capteur de niveau |
||
Bonne stabilité et haut émetteur de niveau liquide de la précision 20mA
L'émetteur de niveau liquide de la série NH93420 est une conception d'acier inoxydable tout, a entièrement scellé l'instrument de mesure piézorésistif solide submersible de niveau liquide. Ce produit emploie les capteurs piézorésistifs de forte stabilité et de haut-fiabilité de pression des marques étrangères célèbres, aussi bien qu'à haute précision l'émetteur intelligent traitant des circuits. Il adopte la technologie numérique précise de compensation de température et la technologie non linéaire de correction au signal mordu est convertie en résultat standard de signal électrique. Le câble imperméable est scellé avec l'enveloppe, et le tube de ventilation est dans le câble, qui peut être employé pendant longtemps dans le liquide. La structure intégrée et la sortie normalisée de signal fournir la commodité pour le contrôle automatique d'utiliser-et sur place. Le produit fonctionne dans un système à deux fils, avec l'installation de petite taille, légère, facile et l'utilisation commode. Il convient à la mesure de niveau liquide et au contrôle dans les domaines du pétrole, du produit chimique, des centrales, de l'approvisionnement en eau urbain, et de l'exploration de température de l'eau.
Principe de fonctionnement de niveau liquide d'émetteur

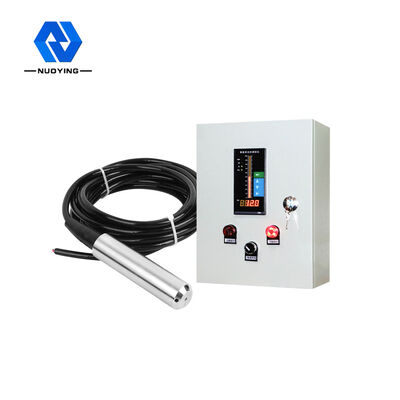

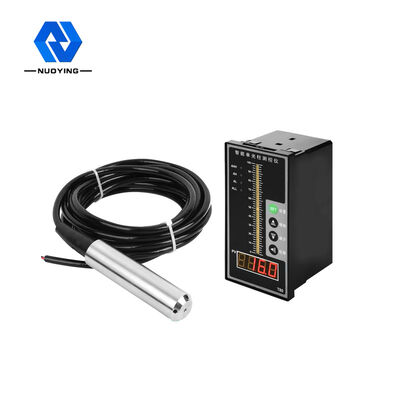

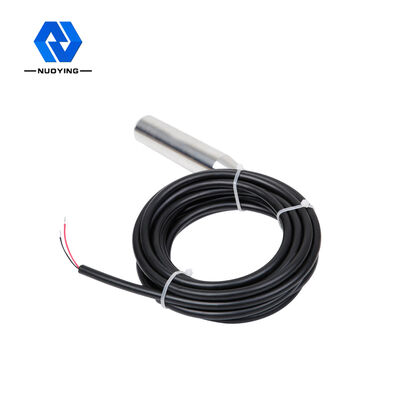

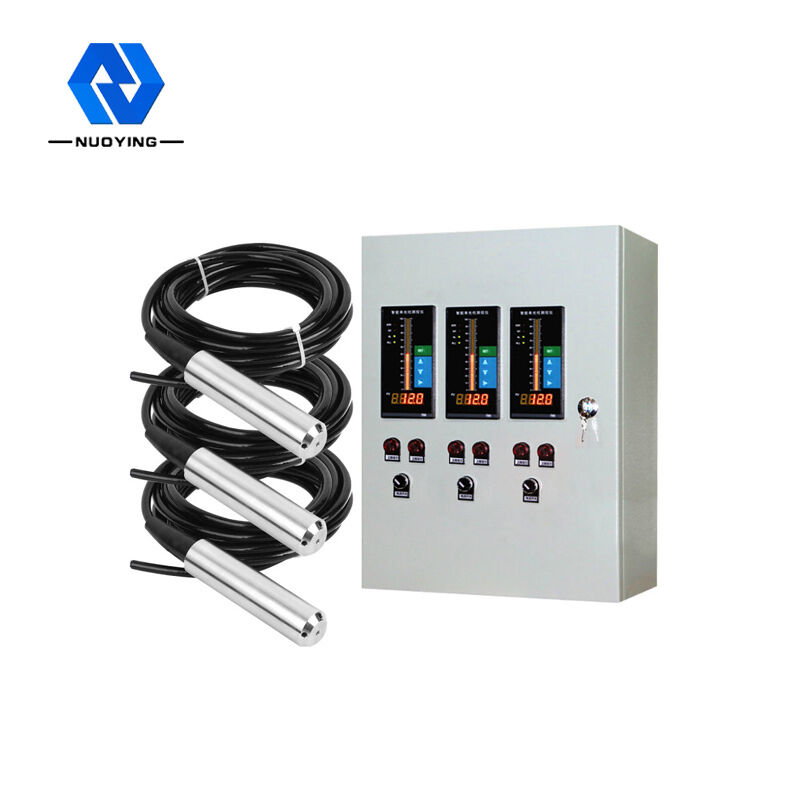

L'émetteur de niveau se compose d'un câble de gaz-conduite spécial avec un tuyau capillaire intégré, un connecteur pression-résistant et une sonde. La construction de sonde de l'indicateur de niveau submersible est un baril d'acier inoxydable avec un diaphragme au fond et couvert par un logement en plastique perforé. La mesure de niveau liquide est réellement la différence entre la pression statique du liquide sur la sonde et la pression atmosphérique réelle, et alors la différence de pression est convertie en signal de sortie 4~20mA par un capteur en céramique (attaché au film d'acier inoxydable) et les composants électroniques.
Quand l'émetteur de niveau de liquide de pression statique est mis dans une certaine profondeur dans le liquide à mesurer, la formule de pression sur la surface liquide du capteur est : PA=p*g h+Pa la formule de niveau liquide est obtenu : *g de h=PA-Po/p
En même temps, la pression du liquide est présentée dans la chambre de pression positive du capteur par l'acier inoxydable aérifère, et alors la pression atmosphérique sur la surface liquide est reliée à la chambre de pression négative du capteur pour compenser le PO au dos du capteur, de sorte que la pression mesurée par le capteur soit : =p*g-h PA-PO
Si la densité liquide est uniforme, la différence de pression statique est proportionnelle à la taille de niveau liquide.
Paramètres techniques de niveau liquides d'émetteur
| Application typique | Liquides (eau propre, lubrifiants, liquides corrosifs, etc.) |
| Chaîne de mesure | URL de limite supérieure (0-4m ; 0-170m) |
| Alimentation d'énergie | 24VDC (±5%) |
| La température de processus | -10~+70℃ |
| Sortie de signal | 4… 20mADC/HART/RS485. |
| Atténuation du temps | 0.1~16s réglable |
| Capacité de surcharge | <> |
| Matériel de diaphragme | 316L, diaphragme en céramique (facultatif) |
| Matériel de cas | Acier inoxydable en aluminium et (facultatif) |
| Connexion de processus | Bride, fil, installation de parenthèse (facultative) |
| Niveau de protection | IP68 |
| Catégorie anti-déflagrante | Exia II CT5, Exd II BT5 (facultatif) |
| Représentation de stabilité | ±0.05%FS/year ; ±0.1%FS/year |
| Affichage vivant | Affichage à cristaux liquides (facultatif) |
Caractéristique de conception de niveau liquide d'émetteur
1. Bonne stabilité et haute précision.
2. La structure est exquise, elle peut être directement mise dans le milieu mesuré pour mesurer le niveau liquide, et il est très commode d'installer et employer.
3. Structure solide, aucune pièces mobiles, fiabilité élevée et longue durée de vie. La mesure à haute précision peut être effectuée de l'eau, huile pour coller avec de grande viscosité, et n'est pas affectée par écumer, le dépôt et les caractéristiques électriques du milieu mesuré.
4. Éventail de compensation de température.
5. Avec la protection de polarité d'inverse d'alimentation d'énergie et surcharger la protection limiteuse actuelle, anti-foudre, interférence de fréquence d'anti-radio.
Champ de niveau liquide d'application d'émetteur
L'émetteur hydrostatique de niveau saisie (mètre de niveau saisie) convient à la mesure de niveau de divers médias dans les systèmes et industries telles que le produit pétrochimique, la métallurgie, le courant électrique, l'approvisionnement pharmaceutique, en eau et le drainage et la protection de l'environnement. En même temps, le mètre de niveau hydrostatique est également très utilisé dans l'approvisionnement et le drainage en eau urbain, le traitement des eaux usées, les eaux souterraines, les barrages de réservoir, les rivières, les océans et tout autre niveau d'eau surveillant des champs.
