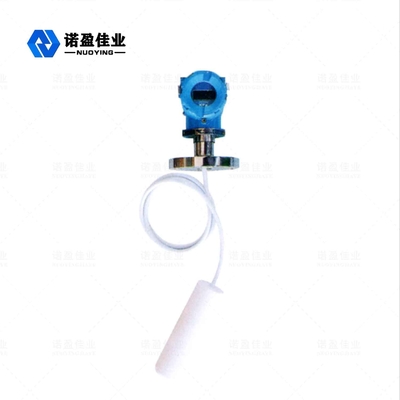

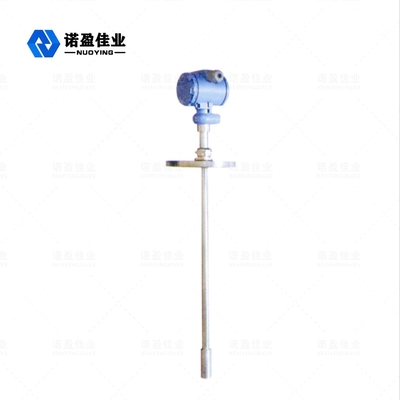

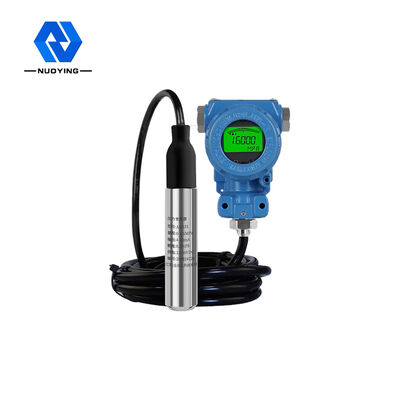

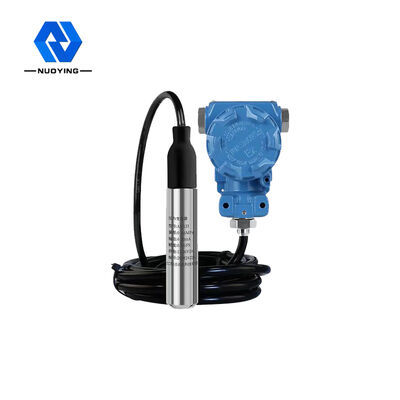

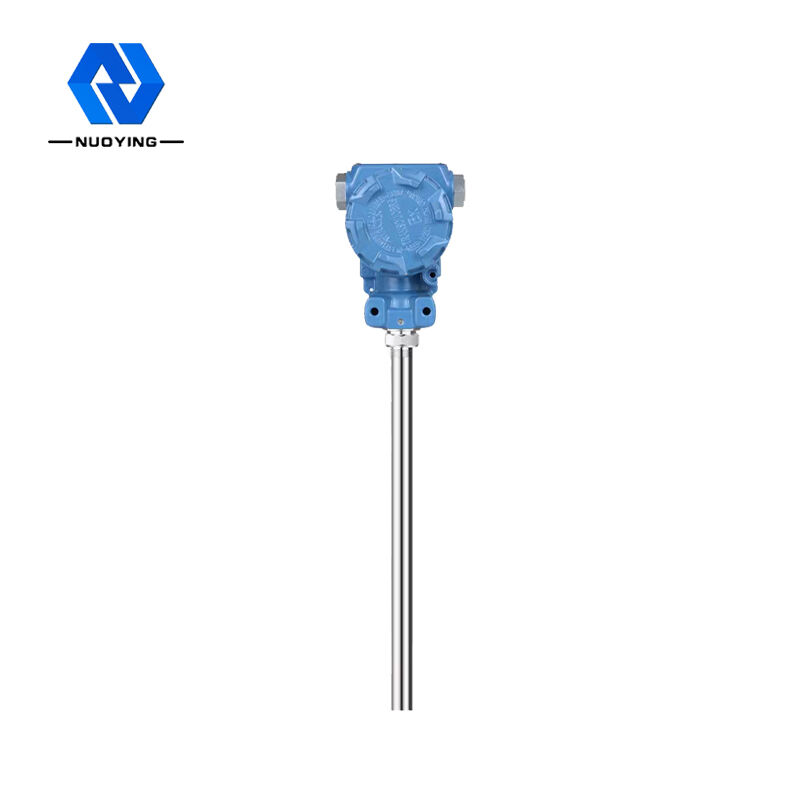

Transmetteur de pression de niveau de liquide anti-corrosion Câble RS485 0-170m

NH93420 Type anti-corrosion Transmetteur de niveau de liquide Transmetteur de capteur de pression

Le transmetteur de niveau de liquide de la série NH93420 est un instrument de mesure de niveau de liquide piézorésistif à semi-conducteurs de conception entièrement en acier inoxydable, entièrement scellé.Le capteur de pression piézorésistif à haute stabilité et haute fiabilité, le circuit de traitement de transmetteur intelligent de haute précision, la technologie de compensation de température numérique de précision et la technologie de correction non linéaire sont utilisés dans ce produit.Le signal de niveau de liquide du liquide mesuré est converti en une sortie de signal électrique standard.Câble étanche et connexion scellée par coque, tuyau dans le câble, peut être utilisé dans un liquide pendant une longue période.La structure intégrée et la sortie de signal normalisée offrent une commodité pour une utilisation sur le terrain et un contrôle automatique..Le produit est de petite taille, léger, facile à installer et à utiliser.Il convient à la mesure et au contrôle du niveau de liquide dans les domaines du pétrole, de l'industrie chimique, des centrales électriques, de l'approvisionnement en eau urbaine et de l'exploration de la température de l'eau.

Transmetteur de niveau de liquide NH93420Paramètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Transmetteur de niveau de liquide NH93420 en fonctionnement Principe

Le transmetteur de niveau de liquide se compose d'un câble de guidage de gaz spécial intégré dans un tuyau capillaire, d'un joint de compression et d'une sonde.La sonde de la jauge de niveau est constituée d'un noyau en acier inoxydable avec un diaphragme au fond et une coque en plastique avec des trous.La mesure du niveau de liquide est en fait la différence entre la pression hydrostatique sur la tête de la sonde et la pression atmosphérique réelle, puis le capteur en céramique (attaché au film en acier inoxydable) et le composant électronique convertissent la différence de pression en signal de sortie 4〜20mA .
Lorsque le transmetteur de niveau de liquide hydrostatique est placé dans une certaine profondeur du liquide mesuré, la formule de pression du capteur est la suivante : PA= p・g・h+Po pour obtenir la formule du niveau de liquide :h = PA- Po/ p *g.
Dans le même temps, la pression du liquide est introduite dans la chambre à pression positive du capteur à travers l'acier inoxydable à conduction gazeuse, puis la pression atmosphérique à la surface du liquide est reliée à la chambre à pression négative du capteur, de manière à contrecarrer le Po, au dos du capteur et faire la pression mesurée du capteur PA-Po= p・g・h.
Si la densité du liquide est uniforme, la différence de pression statique est proportionnelle à la hauteur du niveau de liquide.

Transmetteur de niveau de liquide NH93420 Exigences d'installation

• Lors de la mesure du niveau de liquide statique dans un récipient ouvert, le transmetteur de niveau de liquide est perpendiculaire au fond du récipient, et le câble reliant le transmetteur et la boîte de jonction est fixé à l'ouverture du récipient.
• Lorsque le niveau d'eau est mesuré dans l'eau courante, un tuyau de 45 mm de diamètre est inséré dans l'eau et un certain nombre de trous de 5 mm de diamètre sont pratiqués à différentes hauteurs du côté opposé au sens d'écoulement du tuyau.L'eau entre dans le tuyau pour fixer la ligne de câble et la boîte de jonction à la sortie du tuyau.
