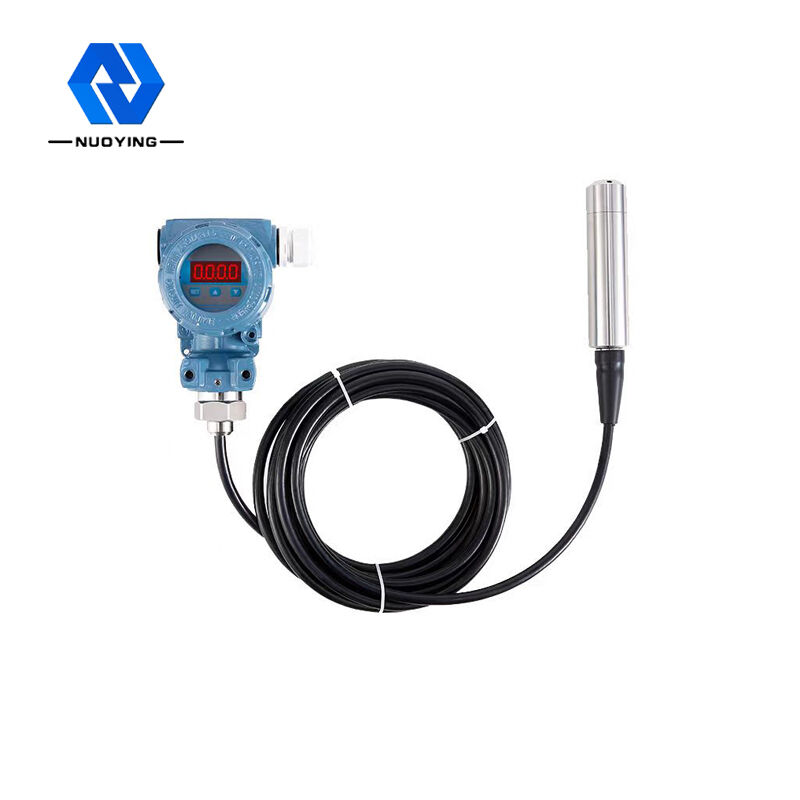

Transmetteur de capteur de pression numérique Écran LCD en acier inoxydable

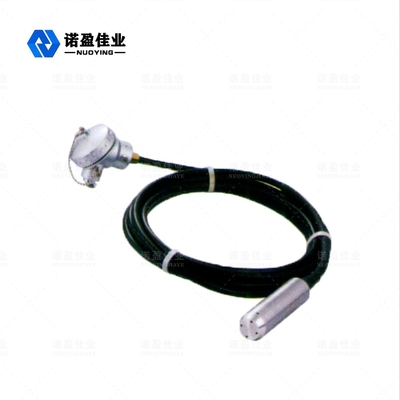

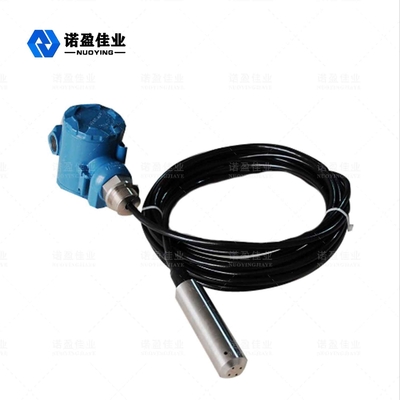

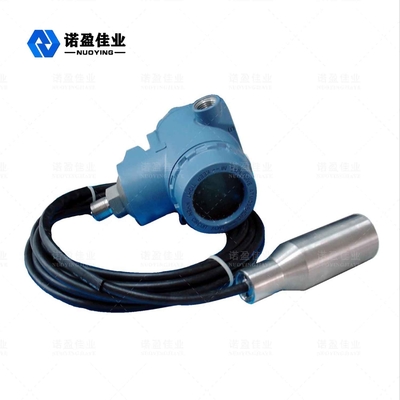

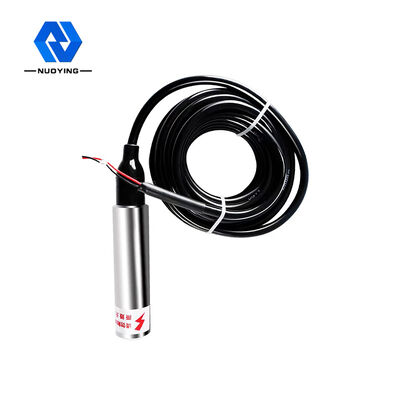

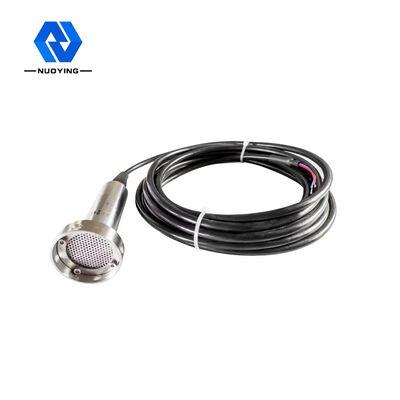

Transmetteur de capteur de pression, transmetteur de niveau de liquide NH93420

Le transmetteur de niveau de liquide de la série NH93420 est un instrument de mesure de niveau de liquide piézorésistif à semi-conducteurs de plongée entièrement scellé, de conception entièrement en acier inoxydable. Le capteur de pression piézorésistif de haute stabilité et de haute fiabilité, le circuit de traitement de l'émetteur intelligent de haute précision, la technologie de compensation de température numérique de précision et la technologie de correction non linéaire sont utilisés dans ce produit. Le signal de niveau de liquide du liquide mesuré est converti en une sortie de signal électrique standard. Le câble étanche et la connexion scellée par coque, le tuyau dans le câble, peuvent être utilisés dans un liquide pendant une longue période. La structure intégrée et la sortie de signal standardisée offrent une commodité pour une utilisation sur le terrain et un contrôle automatique. . Le produit est de petite taille, léger, facile à installer et à utiliser. Il convient à la mesure et au contrôle du niveau de liquide dans les domaines du pétrole, de l'industrie chimique, des centrales électriques, de l'approvisionnement en eau urbain et de l'exploration de la température de l'eau.

Transmetteur de niveau de liquide NH93420Paramètre technique

※ Note:Produitspeut êtrepersonnalisé selonauexigences spécifiquesdeles utilisateurs !

Transmetteur de niveau de liquide NH93420 Fonctionnement Principe

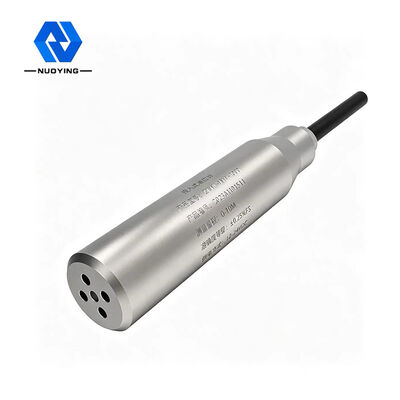

Le transmetteur de niveau de liquide se compose d'un câble de guidage de gaz spécial intégré dans un tuyau capillaire, d'un joint de compression et d'une sonde. La sonde de la jauge de niveau est constituée d'un noyau en acier inoxydable avec un diaphragme au fond et une coque en plastique percée de trous. La mesure du niveau de liquide est en fait la différence entre la pression hydrostatique sur la tête de la sonde et la pression atmosphérique réelle, puis le capteur en céramique (fixé au film en acier inoxydable) et le composant électronique convertissent la différence de pression en signal de sortie 4〜20 mA.
Lorsque le transmetteur de niveau de liquide hydrostatique est placé dans une certaine profondeur du liquide mesuré, la formule de pression du capteur est la suivante : PA= p・g・h+Po pour obtenir la formule de niveau de liquide : h = PA- Po/ p*g.
En même temps, la pression du liquide est introduite dans la chambre à pression positive du capteur à travers l'acier inoxydable de conduction de gaz, puis la pression atmosphérique sur la surface du liquide est connectée à la chambre à pression négative du capteur, de manière à contrecarrer le Po, à l'arrière du capteur et à faire en sorte que la pression mesurée du capteur PA-Po= p・g・h.
Si la densité du liquide est uniforme, la différence de pression statique est proportionnelle à la hauteur du niveau du liquide.

Transmetteur de niveau de liquide NH93420 Caractéristiques de conception

• Bonne stabilité et haute précision.
• La structure est exquise et peut être directement utilisée pour mesurer le niveau de liquide dans le milieu mesuré. Elle est très pratique à installer et à utiliser.
• La structure solide, les composants immobiles, la fiabilité élevée, la longue durée de vie de l'eau, de l'huile à la pâte à haute viscosité peuvent être mesurés avec une grande précision, sans être affectés par le moussage, le dépôt et les caractéristiques électriques du milieu testé.
• Compensation de température à large plage.
• Avec protection de polarité de l'onduleur et protection contre la limitation de courant de surcharge, protection contre la foudre, protection contre les interférences radiofréquences.
