Détails sur le produit:
|
| Chaîne de pression :: | -0.1~100MPa | Le signal de sortie: | 4-20mA, RS485 |
|---|---|---|---|
| Pression de surcharge: | 200%F.S | Linéarités: | 0,03% |
| Puissance d'approvisionnement: | 9-36VDC | Stabilité à long terme: | ±0.2%F.S/y |
| Puissance de chargement complet: | 2w | Capacité de charge: | ≤500Ω |
| Surligner: | Transmetteur de capteur de pression de tuyau RS485,transmetteur de capteur de pression 100MPa,transmetteur de pression RS485 100MPa |
||

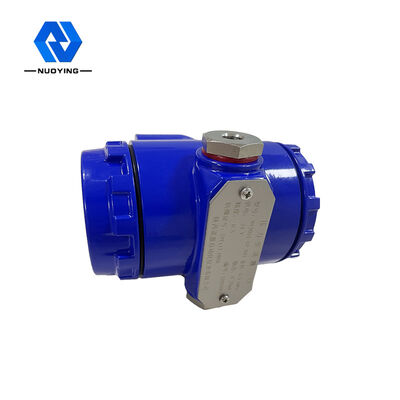

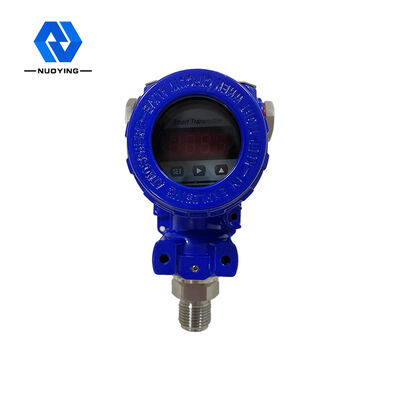

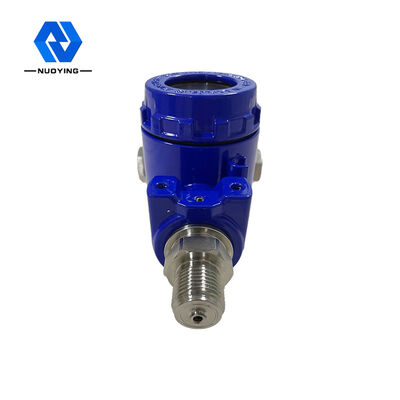

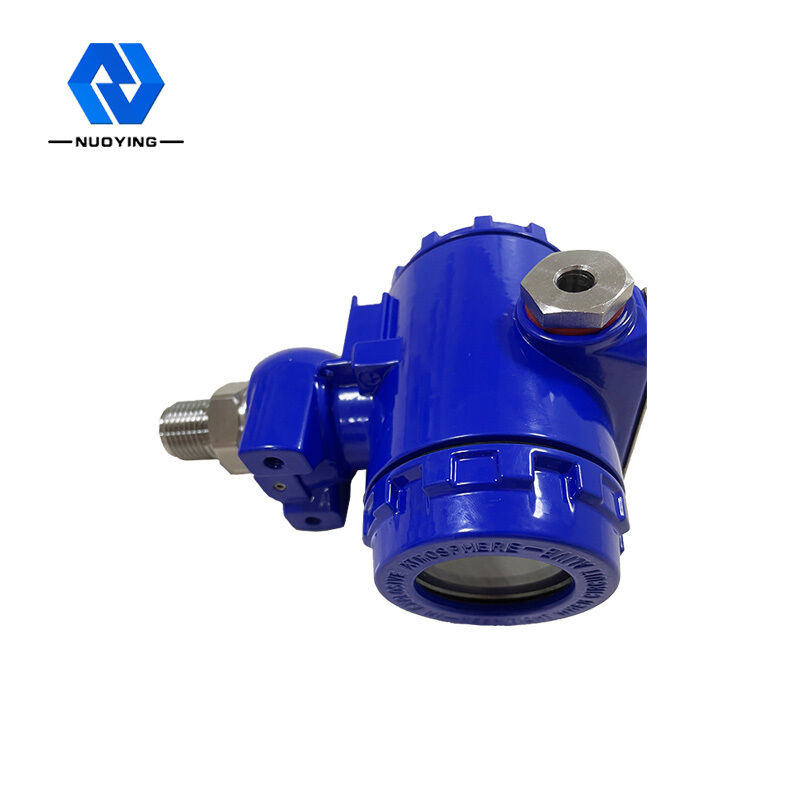

Transmetteur de pression anti-déflagrant pour conduite d'eau
Transmetteur de pression anti-déflagrant pour conduite d'eau Description :
Le transmetteur de pression intelligent de la série de transmetteurs de pression antidéflagrants pour conduites d'eau avec des capteurs en silicium piézorésistifs avancés, matures et fiables a été conçu méticuleusement en combinant une technologie de microprocesseur avancée et des techniques de mesure de capacité numérique.Son écran LCD peut afficher de nombreux paramètres physiques tels que la pression, la température, le courant.Il peut être réalisé un réglage du zéro, des réglages de plage et d'autres fonctionnalités en appuyant sur une touche, et des tests faciles sur site.
Le transmetteur de pression antidéflagrant pour conduite d'eau prend en charge les protocoles HART, FF H1, Profibus PA, Profibus DP et peut mesurer la pression, la pression différentielle, le niveau de liquide, le débit et d'autres paramètres industriels.Il peut être largement utilisé dans les industries pétrolières, chimiques, électriques et métallurgiques, etc.
Paramètres techniques du transmetteur de pression anti-déflagrant pour conduite d'eau :
| Paramètre de base | |
| Objet de mesure | liquide, gaz, flux |
| Pouvoir | 9~32V cc (FF , PA) 9~17.5VDC (FF,PA; antidéflagrant) 11.9~42VDC (HART) |
| 11.9~30VDC (HART; antidéflagrant) | |
| Sortir | Analogique : 2 fils 4~20mA |
| Numérique : signal HART, FF et PA | |
| Résistant à la charge | 0~1500ohm (commun) |
| 250～550ohm (utiliser HART) | |
| Isolation | Tension entre borne et boîtier : 500 Vrms (707 VDC) |
| Afficher | Numéro numérique 6 bits en option ou affichage LCD de caractères 5 bits |
| Température | Température de travail : -40 ~ 85℃ (sans affichage) |
| -30 ~ 70℃ (avec affichage) | |
| -30 ~ 60℃ (IC antidéflagrant) | |
| Température de stockage : -40 ~ 100℃ (sans affichage) | |
| -40 ~ 85℃ (avec affichage) | |
| Échelle d'humidité | 5 % ～ 100 % HR |
| Heure de début | ≤ 5 secondes |
| Temps de rafraîchissement | 0,2 seconde |
| Ajustement de vidage | Constante de temps 0～15 secondes |
| Spécification de performance | |
| Précision | ±0,075 % de la plage sélectionnée.Si la plage de sélection <1/10 maximum de la plage, la précision est de ±[0,025+0,005× (plage maximale/sélection |
| plage)] % de la plage sélectionnée | |
| Effet de la température | Effet de chaque changement de 28℃ (50℉) |
| Plage de sélection ≥0,1 plage maximale : ±[0,019 % de la plage maximale +0,125 % de la plage de sélection] ; | |
| Sélectionnez la plage <0,1 plage maximale : ±[0,025 % de la plage maximale + 0,125 % | |
| de la plage sélectionnée]. | |
| Stabilité à long terme | En 12 mois, ± 0,1 % de la plage maximale |
| Effet de pression statique | ±0,25 %/13,8 MPa de la plage maximale |
| Emplacement Installé Effet | Le maximum du mouvement du point zéro est de 0,24 kPa |
| Effet de puissance | < 0,005%/V de la gamme calibrée |
| Antidéflagrant | à sécurité intrinsèque Ex ia II C T4 |
| Niveau de preuve | IP65 |
| Effet de vibration | CEI 60068-2-6 Essais environnementaux - Partie 2 : Essais - Essai Fc : Vibration (sinusoïdale) |
| Compatibilité électromagnétique | CEI 61000-4-2 Compatibilité électromagnétique (CEM) - Partie 4-2 : Techniques d'essai et de mesure - Immunité aux décharges électrostatiques |
| test | |
| CEI 61000-4-3 Compatibilité électromagnétique (CEM) - Partie 4-3 : Techniques d'essai et de mesure - Rayonné, radiofréquence, | |
| test d'immunité aux champs électromagnétiques | |
| CEI 61000-4-4 Compatibilité électromagnétique (CEM) - Partie 4-4 : Techniques d'essai et de mesure - Transitoire électrique rapide/rafale | |
| test d'immunité | |
| CEI 61000-4-6 Compatibilité électromagnétique (CEM) - Partie 4-6 : Techniques d'essai et de mesure - Immunité aux conduites | |
| les perturbations, induites par les champs radio-fréquence | |
| CEI 61000-4-8 Compatibilité électromagnétique (CEM) - Partie 4-8 : Techniques d'essai et de mesure - Champ magnétique à fréquence industrielle | |
| test d'immunité | |
Caractéristiques du transmetteur de pression anti-déflagrant pour conduite d'eau :
