Détails sur le produit:
|
| Chaîne de mesure: | 30m | Fréquence: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Matériel: | 304,316L (facultatif) | Connexion de processus: | Filet de vis, bride (facultative), |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Échantillonnage: | échantillons de l'écho 55/s |
| Interface de communication: | Protocole de transmission de CERF | Pression de processus: | -0.1-4MPa |

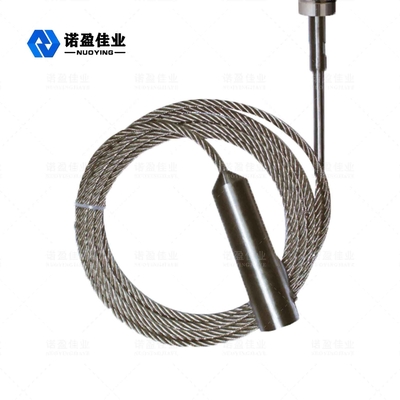

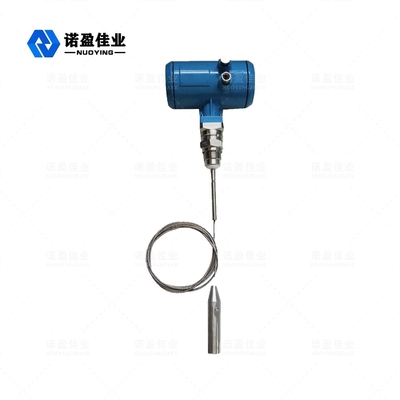

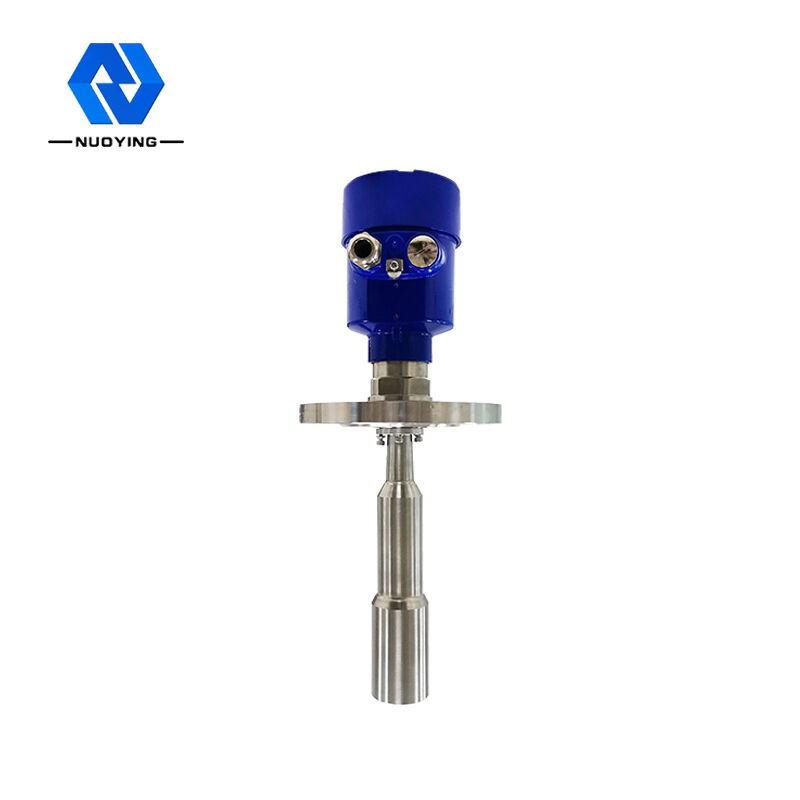

Mètre de niveau de radar de vague guidée de NYRD701 1.8GHz
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Une partie de l'impulsion du mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée.
Paramètre technique de mètre de niveau de radar
| Paramètres |
Fréquence : 100MHZ-1.8GHZ Chaîne de mesure : - câble : 0-30m ; tige, coaxiale : 0-6m Répétabilité : ± 3mm Résolution : 1mm Échantillonnage : échantillons de l'écho 55/s Vitesse de réponse : 0.2S (selon l'utilisation réelle) Signal de courant de sortie : 4-20mA Exactitude : <0> |
| Interface de communication | Protocole de transmission de CERF |
| Connexion de processus |
G1-1/2 Bride DN50, DN80, DN100, DN150 |
| Pression de processus | -1 | 40bar |
| Puissance |
Puissance : 24VDC (± 10%), tension d'ondulation : 1Vpp Puissance : 22.5mA maximum |
| Conditions environnementales | ℃ de la température -40 | ℃ +80 |
| Logement de la catégorie de protection | IP67 |
| Niveaux d'explosion | EXiaIICT6 |
| Connexion de fil de sortie d'alimentation et de signal d'énergie d'instrumentation |
Partager un câble protégé parnoyau Entrée de câble : 2 M20 × 1,5 (le diamètre de câbles de 5 - 9mm) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
Le radar de vague guidée est le genre d'instrument de mesure qui est basé sur le principe du voyage de temps. L'onde de radar voyage à la vitesse de la lumière, et son temps de fonctionnement peut être converti en signal de niveau par les composants électroniques. La sonde émet les impulsions à haute fréquence qui écartent le long du câble, et les impulsions sont reflétées de retour quand elles rencontrent la surface du matériau et reçues par le récepteur à l'intérieur du mètre. Le signal de distance est alors converti en signal de niveau.
Distance de niveau de mesure de mètre de radar
Le tableau suivant présente les relations entre les différentes catégories du milieu mesuré et la distance de mesure.
| Index moyen | Le DK (ε) | Particules solides | Liquide | Chaîne de mesure |
| 1 | 1,4… 1,6 | - Gaz de condensation, par exemple N2CO2 | 3m (se réfère seulement à la sonde coaxiale de tige) | |
| 2 | 1,6… 1,9 |
- Particules en plastique de ceinture - Pierre de chaux, ciment spécial - Sucre |
- Gaz de pétrole liquéfié, par exemple propane - Dissolvant - Fréon 12/Fréon - Huile de palme |
25m |
| 3 | 1,9… 2,5 | - Ciment ordinaire, plâtre | - Huile minérale, carburant | 30m |
| 4 | 2,5… 4 |
- Céréales, graine - Pierre - Sable |
- Benzène, styrène, toluène - Furfuranne - Naphtalène |
30m |
| 5 | 4… 7 |
- Pierre humide, minerai - Sel |
- Chlorobenzène, chloroforme - Jet de cellulose - Acide chlorhydrique d'isocyanurate, amine |
30m |
| 6 | >7 |
- Poudre en métal - Noir de carbone - Charbon |
- Liquides aqueux - Alcool - Ammoniaque liquide |
30m |
