Détails sur le produit:
|
| Limite d'écoulement: | 0~20~1600 m3/h | Pression nominale: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Exactitude: | ±1.0%R, ±1.5%R | Matériel: | Allo en aluminium, en aluminium |
| Diamètre nominal: | DN20~DN200 | La température moyenne mesurée: | -20℃~60℃ |
| Catégorie anti-déflagrante: | ExdIIBT6 | Catégorie de protection: | IP65 |
| Mettre en évidence: | Débitmètre à turbine Roots 1Mpa,débitmètre Roots en aluminium,transmetteur de débit à turbine 1Mpa |
||

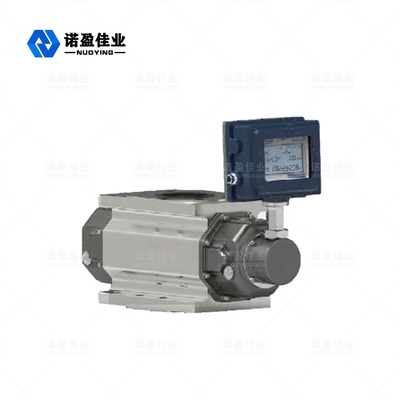

Débitmètre de racines de gaz NYLD-LGQ
Le NYLD-LGQLe débitmètre à gaz est utilisé comme compteur volumétrique depuis plus de 100 ans.Avec des caractéristiques telles qu'une haute précision, une large gamme, un petit volume, un poids léger, une installation et une maintenance pratiques, une durée de vie fiable et durable, il est largement utilisé dans les débitmètres de gaz naturel, de gaz de charbon, d'air et d'autres gaz. C'est un débitmètre idéal dispositif pour le gaz urbain, la chimie des champs pétrolifères, la recherche scientifique et d'autres départements au pays et à l'étranger.
Débitmètre de racines de gaz NYLD-LGQ Technique Paramètres
| Modèle Spécification |
Nominal diamètreDN millimètre) |
Limite de débit (m3/h) |
Débit de démarrage m3/h |
Pression perte à Qmax |
Pression nominale MPa |
Précision % |
Varier |
Matériel |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Allo aluminium |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminium | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
Débitmètre de racines de gaz NYLD-LGQ en fonctionnement Principe
(1).Le débitmètre se compose de 5 parties (voir Figure 1)
(2). Principe de fonctionnement du débitmètre de racines de gaz intelligent (voir Figure 2)
Le débitmètre intelligent à racines de gaz se compose d'un boîtier, d'un rotor conjugué et d'un totalisateur de débit intelligent.Sous l'action de la différence de pression entre l'entrée et la sortie du gaz en circulation (entrée P> P> sortie), la paire de conjugués maintient la position relative correcte du rotor à travers l'engrenage de réglage usiné avec précision. L'écart de travail optimal entre le rotor, le rotor et le carter, et le rotor et la plaque murale réalisent une étanchéité continue sans contact.
Pour chaque tour du rotor, il produit quatre fois le volume effectif de la chambre de dosage, et le nombre de tours du rotor est transmis au totalisateur de débit intelligent via le dispositif de couplage à étanchéité magnétique et le mécanisme de réduction de vitesse, pour afficher le volume cumulé du gaz de sortie.(La figure ne montre qu'un quart de cycle).
(3). Principe de fonctionnement du totalisateur de débit intelligent
Le totalisateur de débit intelligent se compose d'un canal analogique de détection de température et de pression, d'un canal de capteur de débit et d'une unité de microprocesseur, et est équipé d'une interface de signal externe pour émettre divers signaux.Le microprocesseur du totalisateur de débit intelligent effectue une compensation de température et de pression et une correction du facteur de compression en fonction de l'équation du gaz.L'équation du gaz est la suivante :
Où:
Qn : débit volumique en condition standard (m3/h) ;
Qg : débit volumique en condition de travail (m3/h) ;
Pg : pression du compteur au point de détection de la pression du débitmètre (KPa)
Pa : pression atmosphérique locale (KPa) ;
Tg : température absolue (273,15 + t) (K) du milieu ;
t : température moyenne mesurée (°C) ;
Zn : facteur de compression en condition standard ;
Zg : facteur de compression en condition de travail ;
Tn : température absolue (273,15+20) (K) à l'état standard ;
Pa : pression atmosphérique locale (KPa) ;
Pn : pression atmosphérique standard (101,325KPa) ;
P : P = Pa + Pg.
Remarque : Pour le gaz naturel Zn/Zg=Fz2, Fz est appelé super facteur de compression.Ce produit est calculé selon la formule SY/T6143-1996 de la norme CNPC.
